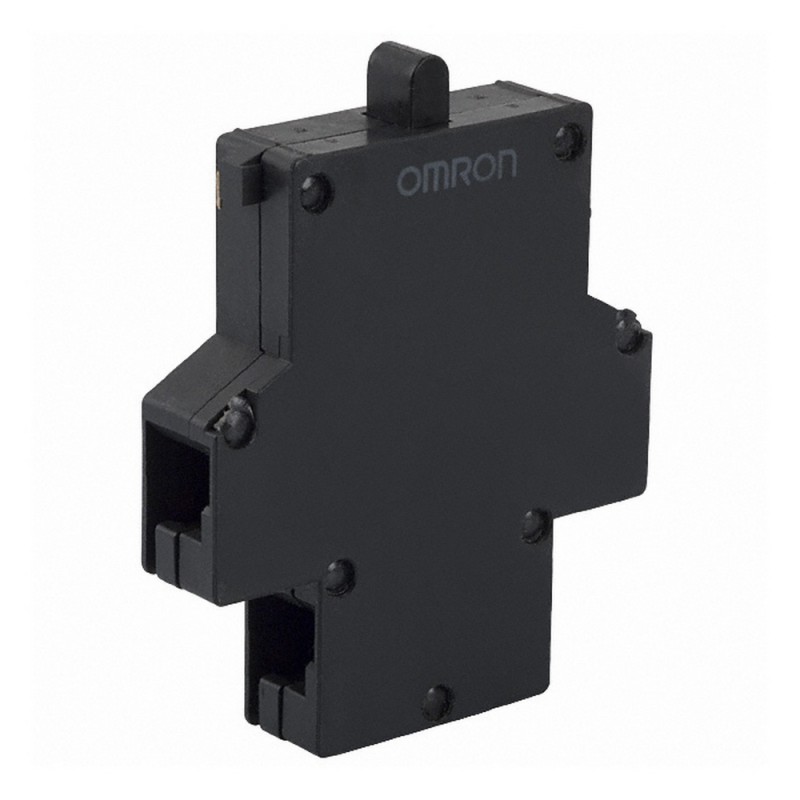

A22-20 160872 OMRON Carriera finale industriale / Push contatti di blocco 2NA Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

A22-20 160872 OMRON Carriera finale industriale / Push contatti di blocco 2NA

A22-20

160872

OMRON

Disponibile

Invio oggi

Carriera finale industriale / Push contatti di blocco 2NA

Maggiori dettagli


Sicurezza

Sicurezza. Di comando e di segnalazione dispositivi - interruttori a pulsante standard - OMRON

Sicurezza. Di comando e di segnalazione dispositivi - interruttori a pulsante standard - A22 - OMRON

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

QuantitàPrezzo
1+$10.97
24+$9.06
48+$8.84
71+$8.73
95+$8.65
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



A22 Pulsanti
Pulsante per foro diametro 22 mm
Il modello A22 è presente in un'ampia gamma di forme e colori e può essere installato in pannelli con foratura di diametro 22 o 25. Il corpo contatti è di facile montaggio
e può accettare collegamenti con terminali a crimpare aperti (a forcella) o chiusi
(rotondi).
• Dotazione di serie di un meccanismo di protezione delle dita sul corpo contatti
• Maggiore efficienza di esecuzione dei collegamenti elettrici grazie al montaggio su tre file dei blocchi contatti
• Resistenza agli oli IP65 (modelli non luminosi), IP65 (modelli luminosi)
• Versioni luminose e non luminose, piatte, sporgenti, con protezione parziale e totale
• Approvato UL e cUL, EN60947-5-1
Modelli disponibili
Pulsante
Illuminazione Colore Modello
Tipo piatto Tipo sporgente Tipo protetto Tipo semiprotetto Tipo quadrato/
sporgente
Tipo quadrato/
protetto
Tipo rotondo/
a fungo
(testa Ø 30)
Tipo rotondo/
a fungo
(testa Ø 40)
Non luminoso Rosso A22-FR A22-TR A22-GR A22-HR A22-CR A22-DR A22-SR A22-MR Verde A22-FG A22-TG A22-TG A22-HG A22-CG A22-DG A22-SG A22-MG Giallo A22-FY A22-TY A22-GY A22-HY A22-CY A22-DY A22-SY A22-MY Bianco A22-FW A22-TW A22-GW A22-HW A22-CW A22-DW A22-SW A22-MW Blu A22-FA A22-TA A22-GA A22-HA A22-CA A22-DA A22-SA A22-MA Nero A22-FB A22-TB A22-GB A22-HB A22-CB A22-DB A22-SB A22-MB
Luminoso Rosso – A22L-TR A22L-GR A22L-HR A22L-CR A22L-DR – – Verde – A22L-TG A22L-GG A22L-HG A22L-CG A22L-DG – – Giallo – A22L-TY A22L-GY A22L-HY A22L-CY A22L-DY – – Bianco – A22L-TW A22L-GW A22L-HW A22L-CW A22L-DW – – Blu – A22L-TA A22L-GA A22L-HA A22L-CA A22L-DA – –
Dimensioni tasto in mm Diam. 29,7 × 12D Diam. 29,7 × 19D Diam. 29,7 × 19D Diam. 29,7 × 12/18,5D 29,8 mm2 × 18D 29,8 mm2 × 18D Diam. 30 × 32D Diam. 40 × 32D
Interruttori
Funzionamento Contatti Modello
Lampada – LED
c.a./c.c. Sorgente
Modello
interruttori
Modelli non luminosi
Modelli luminosi
luminosa a LED
Tensione di funzionamento
6 V 12 V 24 V 24 V ad alta luminosità
Senza riduttore di tensione
Con riduttore di tensione
110 Vc.a. 220 Vc.a.
c.c. Rosso A22-6DR – – – Verde A22-6DG – – –
Giallo *1
A22-6DY – – –
Momentaneo Unipolare NA A22-10M A22L-10M A22L-10M-T1 A22L-10M-T2
Unipolare NC A22-01M A22L-01M A22L-01M-T1 A22L-01M-T2
Blu A22-6DA – – – c.a. Rosso A22-6AR – – – Verde A22-6AG – – –
Giallo *1 A22-6AY – – –
SPST-NA +
SPST-NC
A22-11M A22L-11M A22L-11M-T1 A22L-11M-T2
Blu A22-6AA – – –
Bipolare NA A22-20M A22L-20M A22L-20M-T1 A22L-20M-T2
Bipolare NC A22-02M A22L-02M A22L-02M-T1 A22L-02M-T2
Alternato Unipolare NA A22-10A A22L-10A A22L-10A-T1 A22L-10A-T2
Unipolare NC A22-01A A22L-01A A22L-01A-T1 A22L-01A-T2
c.a. e c.c. Rosso – A22-12AR A22-24AR A22-24ASR
Verde – A22-12AG A22-24AG A22-24ASG Giallo *1 – A22-12AY A22-24AY A22-24ASY Blu – A22-12AA A22-24AA A22-24ASA
SPST-NA + SPST-NC
A22-11A A22L-11A A22L-11A-T1 A22L-11A-T2
*1 Utilizzato quando il tasto è di colore giallo o bianco.
Bipolare NA A22-20A A22L-20A A22L-20A-T1 A22L-20A-T2
Bipolare NC A22-02A A22L-02A A22L-02A-T1 A22L-02A-T2
Blocchi contatti
Carico standard Modello
Blocchi contatti Unipolare NA A22-10
Unipolare NC A22-01
Bipolare NA A22-20
Bipolare NC A22-02
Lampada – lampada a incandescenza
Modello
Tensione di funzionamento
5 Vc.a. /Vc.c. 12 Vc.a. /Vc.c. 24 Vc.a./Vc.c.
A22-5 A22-12 A22-24
409
A22 Pulsanti
Accessori
Descrizione Caratteristiche Modello
Portalampade Illuminazione diretta Utilizzato in caso di cambio del metodo di illuminazione (solo LED) A22-TN Illuminazione a tensione ridotta 220 Vc.a. A22-T2
Fermi di montaggio
Cornici porta targhetta
Per i modelli a funzionamento momentaneo Ordinare i fermi di montaggio soltanto per l'installazione di blocchi contatti A22-3200 o di portalampade acquistati singolarmente
Grandi Con targhetta a scatto, senza testo, nera La targhetta con montaggio a scatto è in materiale acrilico A22Z-3333
Senza targhetta a scatto A22Z-3330
Copritasti ermetici Per i modelli sporgenti Utilizzato per prevenire la penetrazione di polvere o acqua nel gruppo operativo (pulsante e così via), colore: opaco,
materiale: silicio
A22Z-3600T
Piastrina a tre vie Utilizzato in caso di installazione di tre corpi contatti non luminosi A22Z-3003
Scatole di comando
Esclusivamente per A22 Un foro Non utilizzare commutatori bipolari NA o bipolari NC,
A22Z-B101
(custodie)
Due fori
materiale: resina di policarbonato
A22Z-B102
Tre fori A22Z-B103
Targhette a scatto Dimensioni
Senza testo Bianco Per il fissaggio a cornici porta targhette di dimensioni standard,
A22Z-3443W
standard
Trasparente
materiale: acrilico
A22Z-3443C
Testo bianco su sfondo nero ON A22Z-3443B-5
OFF A22Z-3443B-6
DOWN A22Z-3443B-8
POWER ON A22Z-3443B-9
Grandi Senza testo Bianco Per il fissaggio a cornici porta targhette di grandi dimensioni,
A22Z-3453W
Trasparente
materiale: acrilico
A22Z-3453C
Per l'interrut-
Targhetta rotonda Ø 60 con caratteri neri su sfondo giallo Sulla targhetta è incisa la scritta “EMERGENCY STOP”
A22Z-3466-1
tore di arresto Targhetta rotonda Ø 90 con caratteri neri su sfondo giallo di emergenza
(ARRESTO DI EMERGENZA).
Utilizzata come targhetta dell'interruttore di arresto di emergenza
A22Z-3476-1
Estrattore per lampade Attrezzo di gomma utilizzato per sostituire agevolmente le lampade A22Z-3901
Chiave di serraggio Attrezzo utilizzato per serrare i dadi dal lato posteriore del pannello A22Z-3905
Caratteristiche
Ente Standard Numero file
UL, cUL UL508 E41515
– EN 60947-5-1 –
Valori nominali contatti (carico standard)
Indicatori LED senza riduttore di tensione
Tensione nominale Corrente nominale Tensione di funzionamento
6 Vc.c. 60 mA (20 mA) 6 Vc.c. ±5%
6 Vc.a. 60 mA (20 mA) 6 Vc.a./Vc.c. ±5%
12 Vc.a./Vc.c. 30 mA (10 mA) 12 Vc.a./Vc.c. ±5%
Corrente
Tensione
Corrente nominale (A)
nominale (A)
nominale
c.a. 15
c.a. 12
c.c. 13 (carico c.c. 12 (carico
24 Vc.a./Vc.c. 15 mA (10 mA) 24 Vc.a./Vc.c. ±5%
(carico induttivo)
(carico resistivo)
induttivo)
resistivo)
Indicatore LED ad alta luminosità
10 24 Vc.a. 10 10 – –
110 Vc.a. 5 10 – –
220 Vc.a. 3 6 – –
380 Vc.a. 2 3 – –
440 Vc.a. 1 2 – –
24 Vc.c. – – 1,5 10
110 Vc.c. – – 0,5 2
220 Vc.c. – – 0,2 0,6
380 Vc.c. – – 0,1 0,2
Contatti (microcarico)
Carico nominale applicabile Carico minimo applicabile
50 mA a 5 Vc.c. (carico resistivo) 1 mA a 5 Vc.c.
Tensione nominale Corrente nominale Tensione di funzionamento
24 Vc.a./Vc.c. 15 mA 24 Vc.a./Vc.c. ± 5%
Lampada ad incandescenza
Tensione nominale Corrente nominale Tensione di funzionamento
6 Vc.a./Vc.c. 200 mA 5 Vc.a./Vc.c.
14 Vc.a./Vc.c. 80 mA 12 Vc.a./Vc.c.
28 Vc.a./Vc.c. 40 mA 24 Vc.a./Vc.c.
130 Vc.a./Vc.c. 20 mA 100 Vc.a./Vc.c.
Illuminazione a tensione ridotta
Tensione nominale Tensione di funzionamento Lampada applicabile
(BA8S/13_ oro)
110 Vc.a. 95… 115 Vc.a. Lampada LED (A22-24A_)
220 Vc.a. 190… 230 Vc.a.
Descrizione Pulsanti e indicatori Interruttori di arresto di emergenza
Selettori a manopola Selettori a chiave
Non luminoso
Luminoso Non luminoso
Luminoso Non luminoso Luminoso Non luminoso
Frequenza di funzionamen- to consentita
Meccanica Funzionamento momentaneo:
60 operazioni/min max.
30 operazioni/min max. Sblocco manuale: 30 operazioni/min max., sblocco automatico: 30 operazioni/min max.
Elettrica 30 operazioni/min max. 30 operazioni/min max.
Durata
(numero di
Meccanica Funzionamento momentaneo: 5.000.000
Funzionamento momentaneo:
300.000
500.000 100.000 500.000
operazioni min.)
Temperatura ambiente
Elettrica 500.000 300.000 500.000 100.000 500.000
In funzione –20… +70°C –20… +55°C –20… +70°C –20… +55°C –20… +70°C –20… +55°C –20… +70°C
Stoccaggio –40… +70°C –40… +70°C –40… +70°C –40… +70°C –40… +70°C –40… +70°C –40… +70°C
Grado di protezione IP65 (resistente agli oli)
IP65 IP65 (resistente agli oli)
IP65 IP65 (resistente agli oli) IP65 IP65 (resistente agli oli)
Dimensioni in mm
(solo su pannello)
34 A × 34 L × 54,7 P, 34 A × 34 L × 72,7 P per commutatori bipolari
410
