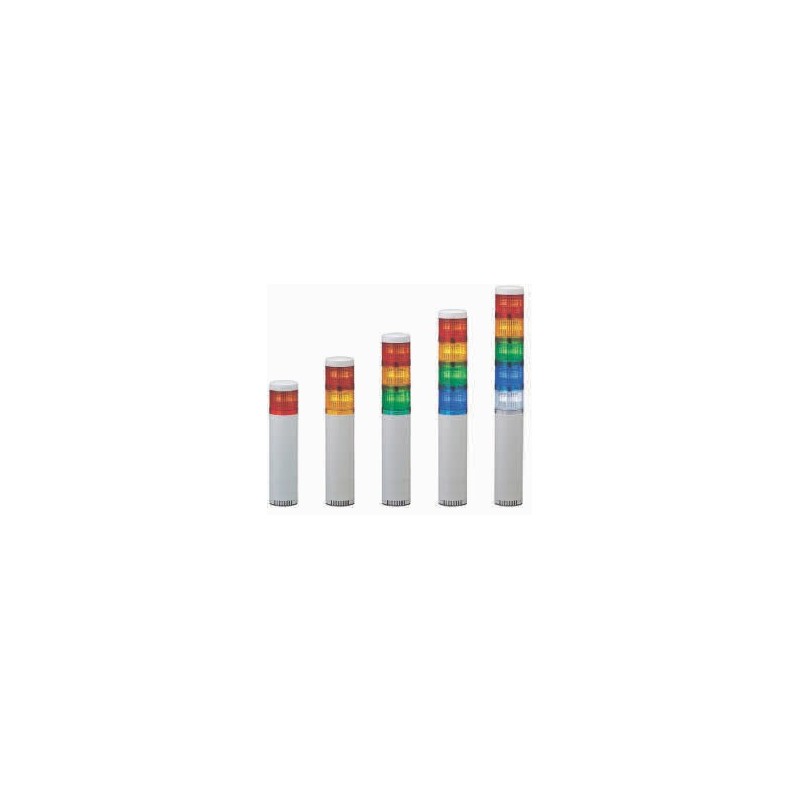

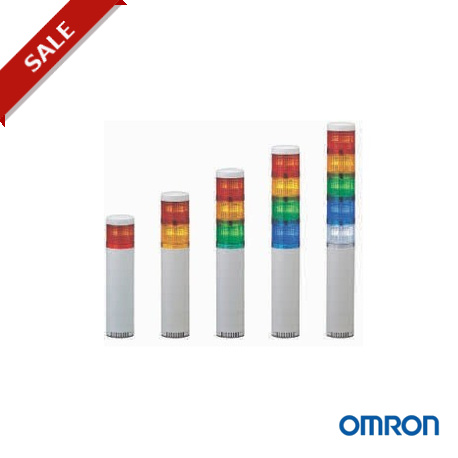

SZ-60U 234823 OMRON I prodotti di sicurezza, metallo superiore sostegno LU5 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

SZ-60U 234823 OMRON I prodotti di sicurezza, metallo superiore sostegno LU5

SZ-60U

234823

OMRON

Disponibile

Invio oggi

I prodotti di sicurezza, metallo superiore sostegno LU5

Maggiori dettagli


Sicurezza

Sicurezza. Altri - OMRON

Sicurezza. Altri - OMRON

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

QuantitàPrezzo
1+$17.52
15+$15.05
30+$14.68
44+$14.50
59+$14.38
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



LU5 Colonne luminose
distribuito da Omron
Colonna luminosa modulare versatile con montaggio semplice adatta a tutte le esigenze
Serie LU5 - Il sistema modulare di dimensioni medie fornisce lenti ibride con taglio a prisma per una migliore visibilità da qualsiasi direzione e distanza e due modelli
acustici selezionabili fino a 85 dB. Le caratteristiche principali consistono nei moduli
LED interscambiabili e nel cablaggio coordinato a colori per un allineamento facilitato.
• Diametro: 50 mm
• Moduli base disponibili nei colori bianco avorio o argento
• Nella colonna luminosa è possibile utilizzare fino a 5 moduli LED
• I moduli dello stesso colore sono attivati da terminali differenti
• Due allarmi selezionabili dall'utente integrati nel modulo base con volume regolabile fino a 85 dB a 1 m
Modelli disponibili
Modulo LED Modulo base
LU5-E-R
LU5-02UFB
1 2 1 2 3
1. E: modulo LED
2. Colore del LED R: rosso
Y: ambra G: verde B: blu
C : neutro
1. Tensione nominale
02: 24 Vc.c.
2. Colore modulo
Nessuna indicazione: bianco avorio
U: colore argento
3. Tipo
Nessuna indicazione: luce continua
FB: luce continua o a intermittenza con allarme acustico
Modelli disponibili
Modulo LED
Colore modulo Assorbimento Tensione nominale Tensione di esercizio Temperatura ambiente Massa Modello
Rosso 52 mA/1,25 W 24 Vc.c. Tensione nominale ± 10%
–30… +60°C 44 g ± 10% LU5-E-R
Giallo
(21,6~26,4 V)
LU5-E-Y
Verde 42 mA/1,0 W LU5-E-G Blu LU5-E-B Neutro LU5-E-C
Modulo base
Tipo Allarme/flash Assorbimento Tensione nominale
Tensione
di esercizio
Temperatura ambiente
Massa Collettore aperto
Modello
Corpo standard Continuo 1,2 W 24 Vc.c. Tensione nominale
–30… +60°C 182 g ± 10% PNP/NPN LU5-02*1
2 toni/luce intermittente
*1 Bianco avorio: nero, argento: aggiungere “U”
±10% (21,6~26,4 V)
200 g ± 10% LU5-02FB*1
Componenti opzionali
Tipo Materiale Modello
Tipo Altezza Materiale Modello
Staffa per montag- gio a parete
Lega di alluminio pressofuso SZ-017
Resina ABS SZ-020
Palo 100 mm Alluminio Pole-100A21
300 mm Alluminio Pole-300A21
Staffa superiore Metallo SZ-60NPT SZ-60U
Staffa di montaggio Lega di alluminio pressofuso SZ-016A
SZ-70B
800 mm Alluminio Pole-800A21
Caratteristiche
È possibile comporre e riconfigurare il modulo LED anche dopo l'installazione.
IP 65: gli O-ring implementati impediscono ai liquidi di penetrare in modo da poter utilizzare la torretta anche in condizioni di umidità.
415
LU5 Colonne luminose
Dimensioni Schema di collegamento
O50
Tipo LU5
Altezza (mm)
1 luce: 211
2 luci: 252
3 luci: 293
4 luci: 334
5 luci: 375
LU5-02FB
24 Vc.c.
Dimensioni di montaggio
N. 1 Rosso Modulo LED rosso N. 2 Ambra Modulo LED ambra N. 3 Verde Modulo LED verde
Anteriore (ronzatore)
N. 4
Blu
Modulo LED blu
Per ronzatore
e luce continua
Foro di montaggio
3-O4
N. 5 Bianco Modulo LED neutro
N. 6 Grigio Allarme 1
N. 7
Nero Allarme 2
Entrata cavo
O13
120°
Targhetta
N. 8 Giallo COM
N. 9 Grigio COM lampeggiante
N. 10 Nero Alimentazione per il lampeggiamento
Cavo rigido: Ø 0,8-1,2 mm
Per lampeggiamento
3-M3 Spessore max pannello 10
Modello foro di montaggio
(mm)
Cavo semirigido: 0,3-1,25 mm2 (AWG 22-18)
Fusibile 1A Alimentazione
416
LU5 Colonne luminose
Modalità d'ordine
Moduli LED
Modello
Colore modulo
Tensione nominale
Campo della tensione di esercizio
LU5-E-R
LU5-E-Y LU5-E-G LU5-E-B LU5-E-C
24 Vc.c.
Tensione nominale ± 10% (21,6~26,4 V)
Assorbimento di corrente/potenza Intervallo temperatura di esercizio Massa
52 mA/1,25 W 42 mA/1,0 W
–30 … +60°C
44 g ± 10%
ROSSO AMBRA VERDE BLU NEUTRO
Moduli BASE
Modello
Colore
Corpo standard/corpo corto
Tensione nominale
LU5-02
Standard
24 Vc.c.
LU5-02FB
Campo della tensione di esercizio
Tensione nominale ± 10% (21,6~26,4 V)
Ronzatore Assorbimento Assorbimento
- *Ronzatore 1
- 50 ± 10 mA
- 1,2 ± 0,25 W
**Ronzatore 2
24 ± 10 mA
0,58 ± 0,25 W
Livello del suono
Ciclo di lampeggiamento
Intervallo temperatura di esercizio
-
-
–30… +60°C
Max: 85 ± 5 dB (a 1 m)
6 ± 12 lampeggi al minuto
Direzione di montaggio Classificazione protezione Massa
Collettore aperto
182 g ± 10%
Verticale, solo ambienti interni
IP65
PNP/NPN
200 g ± 10%
* Ronzatore 1: suono continuo **Ronzatore 2: suono intermittente
Bianco avorio Colore argento (U)
Componenti opzionali
417
LU5 Colonne luminose
Componenti opzionali
Staffa superiore
SZ-60NPT (per palo NPT da ½")
Staffa superiore
SZ-60-U
Palo
Palo in acciaio
Modello
Altezza
POLE-800S21
800 mm
POLE-300S21
300 mm
POLE-100S21
100 mm
Palo in alluminio
21,7 mm
Modello
Altezza
POLE-800A21
800 mm
POLE-300A21
300 mm
POLE-100A21
100 mm
Staffa di montaggio
Staffa per montaggio a parete
SZ-016A
(per palo da Ø 21,7 mm)
SZ-70-B
(solo per palo in alluminio
da Ø 21,7 mm)
SZ-020
(per palo da Ø 21,7 mm)
SZ-017
(per palo da Ø 21,7 mm)
Caratteristiche
Dimensioni Diametro 50 mm
Opzioni tensione di ingresso
24 Vc.c.
Funzioni disponibili • Solo continuo
• Continuo, a intermittenza, allarmi
Opzioni di montaggio Solo montaggio diretto, include 3 dadi di montaggio
Versioni del corpo • Versione componente, terminali di cablaggio forniti
• Interscambiabili e componibili dopo l'acquisto
Colori corpo Beige
Livelli Possono essere sovrapposti da 1 a 5 moduli
Colori modulo Rosso/ambra/verde/blu/neutro
Allarmi (solo versione FB) • Allarme 1: allarme selezionabile, a tono singolo, continuo, 85 dB (a 1 m)
• Allarme 2: allarme selezionabile, a tono singolo, intermittente (segnale acustico lento), 85 dB (a 1 m)
Valori nominali • CE
• Elencato nelle norme UL (USA)
• Elencato nelle norme UL (Canada)
• RoHS
Protezione • IP-65
• Tipo 4/4X/13 (solo ambienti interni)
Opzioni di controllo • Tramite contatti a relè
• Transistor a collettore aperto (NPN o PNP) per 24 Vc.c.
• Controllo di tensione diretto per 24 Vc.c., solo funzioni di allarme e continuo
418
