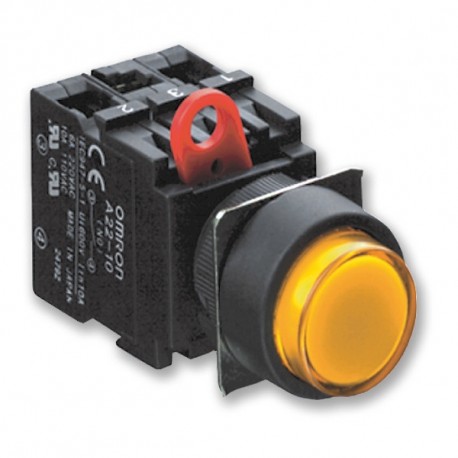

A22-TW
160896
OMRON
1
Disponibile Invio oggi
Interruttori fine corsa / Interruttori a pulsante > A22
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.

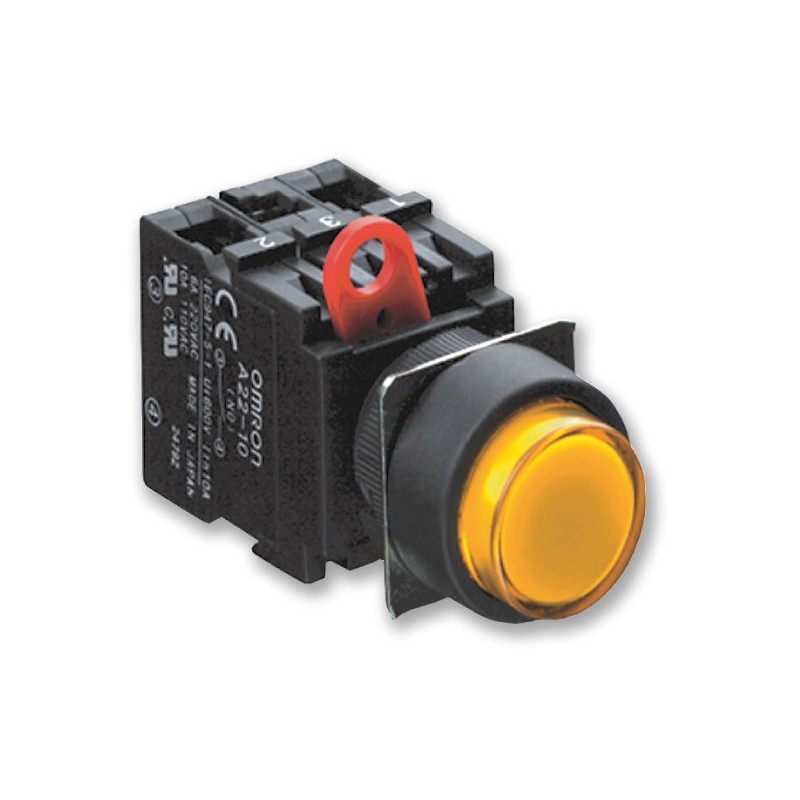

A22 Pulsanti
Pulsante per foro diametro 22 mm
Il modello A22 è presente in un'ampia gamma di forme e colori e può essere installato in pannelli con foratura di diametro 22 o 25. Il corpo contatti è di facile montaggio
e può accettare collegamenti con terminali a crimpare aperti (a forcella) o chiusi
(rotondi).
• Dotazione di serie di un meccanismo di protezione delle dita sul corpo contatti
• Maggiore efficienza di esecuzione dei collegamenti elettrici grazie al montaggio su tre file dei blocchi contatti
• Resistenza agli oli IP65 (modelli non luminosi), IP65 (modelli luminosi)
• Versioni luminose e non luminose, piatte, sporgenti, con protezione parziale e totale
• Approvato UL e cUL, EN60947-5-1
Modelli disponibili
Pulsante
Illuminazione Colore Modello
Tipo piatto Tipo sporgente Tipo protetto Tipo semiprotetto Tipo quadrato/
sporgente
Tipo quadrato/
protetto
Tipo rotondo/
a fungo
(testa Ø 30)
Tipo rotondo/
a fungo
(testa Ø 40)
Non luminoso Rosso A22-FR A22-TR A22-GR A22-HR A22-CR A22-DR A22-SR A22-MR Verde A22-FG A22-TG A22-TG A22-HG A22-CG A22-DG A22-SG A22-MG Giallo A22-FY A22-TY A22-GY A22-HY A22-CY A22-DY A22-SY A22-MY Bianco A22-FW A22-TW A22-GW A22-HW A22-CW A22-DW A22-SW A22-MW Blu A22-FA A22-TA A22-GA A22-HA A22-CA A22-DA A22-SA A22-MA Nero A22-FB A22-TB A22-GB A22-HB A22-CB A22-DB A22-SB A22-MB
Luminoso Rosso – A22L-TR A22L-GR A22L-HR A22L-CR A22L-DR – – Verde – A22L-TG A22L-GG A22L-HG A22L-CG A22L-DG – – Giallo – A22L-TY A22L-GY A22L-HY A22L-CY A22L-DY – – Bianco – A22L-TW A22L-GW A22L-HW A22L-CW A22L-DW – – Blu – A22L-TA A22L-GA A22L-HA A22L-CA A22L-DA – –
Dimensioni tasto in mm Diam. 29,7 × 12D Diam. 29,7 × 19D Diam. 29,7 × 19D Diam. 29,7 × 12/18,5D 29,8 mm2 × 18D 29,8 mm2 × 18D Diam. 30 × 32D Diam. 40 × 32D
Interruttori
Funzionamento Contatti Modello
Lampada – LED
c.a./c.c. Sorgente
Modello
interruttori
Modelli non luminosi
Modelli luminosi
luminosa a LED
Tensione di funzionamento
6 V 12 V 24 V 24 V ad alta luminosità
Senza riduttore di tensione
Con riduttore di tensione
110 Vc.a. 220 Vc.a.
c.c. Rosso A22-6DR – – – Verde A22-6DG – – –
Giallo *1
A22-6DY – – –
Momentaneo Unipolare NA A22-10M A22L-10M A22L-10M-T1 A22L-10M-T2
Unipolare NC A22-01M A22L-01M A22L-01M-T1 A22L-01M-T2
Blu A22-6DA – – – c.a. Rosso A22-6AR – – – Verde A22-6AG – – –
Giallo *1 A22-6AY – – –
SPST-NA +
SPST-NC
A22-11M A22L-11M A22L-11M-T1 A22L-11M-T2
Blu A22-6AA – – –
Bipolare NA A22-20M A22L-20M A22L-20M-T1 A22L-20M-T2
Bipolare NC A22-02M A22L-02M A22L-02M-T1 A22L-02M-T2
Alternato Unipolare NA A22-10A A22L-10A A22L-10A-T1 A22L-10A-T2
Unipolare NC A22-01A A22L-01A A22L-01A-T1 A22L-01A-T2
c.a. e c.c. Rosso – A22-12AR A22-24AR A22-24ASR
Verde – A22-12AG A22-24AG A22-24ASG Giallo *1 – A22-12AY A22-24AY A22-24ASY Blu – A22-12AA A22-24AA A22-24ASA
SPST-NA + SPST-NC
A22-11A A22L-11A A22L-11A-T1 A22L-11A-T2
*1 Utilizzato quando il tasto è di colore giallo o bianco.
Bipolare NA A22-20A A22L-20A A22L-20A-T1 A22L-20A-T2
Bipolare NC A22-02A A22L-02A A22L-02A-T1 A22L-02A-T2
Blocchi contatti
Carico standard Modello
Blocchi contatti Unipolare NA A22-10
Unipolare NC A22-01
Bipolare NA A22-20
Bipolare NC A22-02
Lampada – lampada a incandescenza
Modello
Tensione di funzionamento
5 Vc.a. /Vc.c. 12 Vc.a. /Vc.c. 24 Vc.a./Vc.c.
A22-5 A22-12 A22-24
409
A22 Pulsanti
Accessori
Descrizione Caratteristiche Modello
Portalampade Illuminazione diretta Utilizzato in caso di cambio del metodo di illuminazione (solo LED) A22-TN Illuminazione a tensione ridotta 220 Vc.a. A22-T2
Fermi di montaggio
Cornici porta targhetta
Per i modelli a funzionamento momentaneo Ordinare i fermi di montaggio soltanto per l'installazione di blocchi contatti A22-3200 o di portalampade acquistati singolarmente
Grandi Con targhetta a scatto, senza testo, nera La targhetta con montaggio a scatto è in materiale acrilico A22Z-3333
Senza targhetta a scatto A22Z-3330
Copritasti ermetici Per i modelli sporgenti Utilizzato per prevenire la penetrazione di polvere o acqua nel gruppo operativo (pulsante e così via), colore: opaco,
materiale: silicio
A22Z-3600T
Piastrina a tre vie Utilizzato in caso di installazione di tre corpi contatti non luminosi A22Z-3003
Scatole di comando
Esclusivamente per A22 Un foro Non utilizzare commutatori bipolari NA o bipolari NC,
A22Z-B101
(custodie)
Due fori
materiale: resina di policarbonato
A22Z-B102
Tre fori A22Z-B103
Targhette a scatto Dimensioni
Senza testo Bianco Per il fissaggio a cornici porta targhette di dimensioni standard,
A22Z-3443W
standard
Trasparente
materiale: acrilico
A22Z-3443C
Testo bianco su sfondo nero ON A22Z-3443B-5
OFF A22Z-3443B-6
DOWN A22Z-3443B-8
POWER ON A22Z-3443B-9
Grandi Senza testo Bianco Per il fissaggio a cornici porta targhette di grandi dimensioni,
A22Z-3453W
Trasparente
materiale: acrilico
A22Z-3453C
Per l'interrut-
Targhetta rotonda Ø 60 con caratteri neri su sfondo giallo Sulla targhetta è incisa la scritta “EMERGENCY STOP”
A22Z-3466-1
tore di arresto Targhetta rotonda Ø 90 con caratteri neri su sfondo giallo di emergenza
(ARRESTO DI EMERGENZA).
Utilizzata come targhetta dell'interruttore di arresto di emergenza
A22Z-3476-1
Estrattore per lampade Attrezzo di gomma utilizzato per sostituire agevolmente le lampade A22Z-3901
Chiave di serraggio Attrezzo utilizzato per serrare i dadi dal lato posteriore del pannello A22Z-3905
Caratteristiche
Ente Standard Numero file
UL, cUL UL508 E41515
– EN 60947-5-1 –
Valori nominali contatti (carico standard)
Indicatori LED senza riduttore di tensione
Tensione nominale Corrente nominale Tensione di funzionamento
6 Vc.c. 60 mA (20 mA) 6 Vc.c. ±5%
6 Vc.a. 60 mA (20 mA) 6 Vc.a./Vc.c. ±5%
12 Vc.a./Vc.c. 30 mA (10 mA) 12 Vc.a./Vc.c. ±5%
Corrente
Tensione
Corrente nominale (A)
nominale (A)
nominale
c.a. 15
c.a. 12
c.c. 13 (carico c.c. 12 (carico
24 Vc.a./Vc.c. 15 mA (10 mA) 24 Vc.a./Vc.c. ±5%
(carico induttivo)
(carico resistivo)
induttivo)
resistivo)
Indicatore LED ad alta luminosità
10 24 Vc.a. 10 10 – –
110 Vc.a. 5 10 – –
220 Vc.a. 3 6 – –
380 Vc.a. 2 3 – –
440 Vc.a. 1 2 – –
24 Vc.c. – – 1,5 10
110 Vc.c. – – 0,5 2
220 Vc.c. – – 0,2 0,6
380 Vc.c. – – 0,1 0,2
Contatti (microcarico)
Carico nominale applicabile Carico minimo applicabile
50 mA a 5 Vc.c. (carico resistivo) 1 mA a 5 Vc.c.
Tensione nominale Corrente nominale Tensione di funzionamento
24 Vc.a./Vc.c. 15 mA 24 Vc.a./Vc.c. ± 5%
Lampada ad incandescenza
Tensione nominale Corrente nominale Tensione di funzionamento
6 Vc.a./Vc.c. 200 mA 5 Vc.a./Vc.c.
14 Vc.a./Vc.c. 80 mA 12 Vc.a./Vc.c.
28 Vc.a./Vc.c. 40 mA 24 Vc.a./Vc.c.
130 Vc.a./Vc.c. 20 mA 100 Vc.a./Vc.c.
Illuminazione a tensione ridotta
Tensione nominale Tensione di funzionamento Lampada applicabile
(BA8S/13_ oro)
110 Vc.a. 95… 115 Vc.a. Lampada LED (A22-24A_)
220 Vc.a. 190… 230 Vc.a.
Descrizione Pulsanti e indicatori Interruttori di arresto di emergenza
Selettori a manopola Selettori a chiave
Non luminoso
Luminoso Non luminoso
Luminoso Non luminoso Luminoso Non luminoso
Frequenza di funzionamen- to consentita
Meccanica Funzionamento momentaneo:
60 operazioni/min max.
30 operazioni/min max. Sblocco manuale: 30 operazioni/min max., sblocco automatico: 30 operazioni/min max.
Elettrica 30 operazioni/min max. 30 operazioni/min max.
Durata
(numero di
Meccanica Funzionamento momentaneo: 5.000.000
Funzionamento momentaneo:
300.000
500.000 100.000 500.000
operazioni min.)
Temperatura ambiente
Elettrica 500.000 300.000 500.000 100.000 500.000
In funzione –20… +70°C –20… +55°C –20… +70°C –20… +55°C –20… +70°C –20… +55°C –20… +70°C
Stoccaggio –40… +70°C –40… +70°C –40… +70°C –40… +70°C –40… +70°C –40… +70°C –40… +70°C
Grado di protezione IP65 (resistente agli oli)
IP65 IP65 (resistente agli oli)
IP65 IP65 (resistente agli oli) IP65 IP65 (resistente agli oli)
Dimensioni in mm
(solo su pannello)
34 A × 34 L × 54,7 P, 34 A × 34 L × 72,7 P per commutatori bipolari
410
