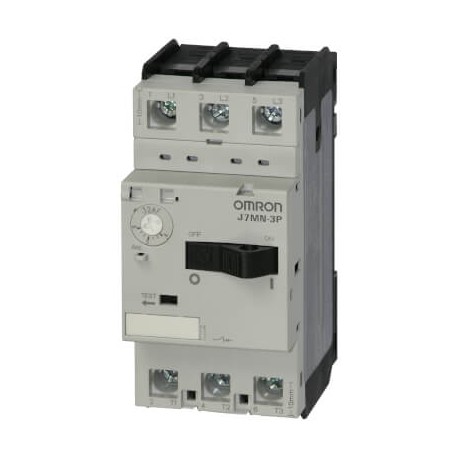

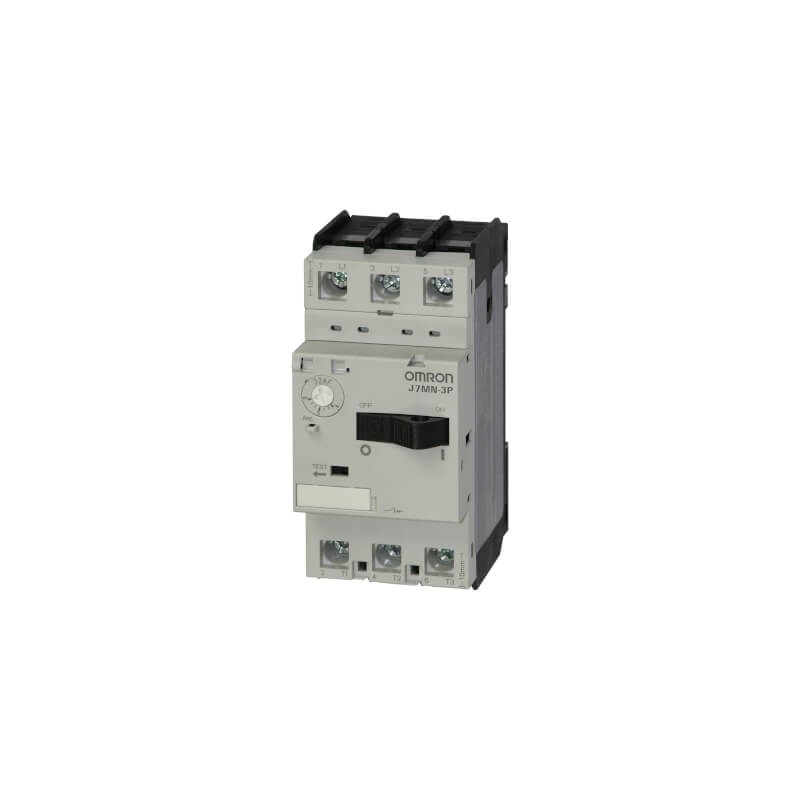

J7MN-3P-17 234287 OMRON Bassa tensione 11-17 A / 7,5 kW Basculante Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

J7MN-3P-17 234287 OMRON Bassa tensione 11-17 A / 7,5 kW Basculante

J7MN-3P-17

234287

OMRON

Disponibile

Invio oggi

Bassa tensione; 11-17 A / 7,5 kW Basculante

Maggiori dettagli


Interruttori Protezione Motore Salvamotori

Bassa tensione - motore interruttori di protezione - OMRON

Bassa tensione - motore interruttori di protezione - J7MN - OMRON

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

QuantitàPrezzo
1+$47.31
5+$43.81
10+$42.75
14+$42.31
19+$41.99
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



J7MN Interruttori automatici di protezione del motore
J7MN interruttori automatici di protezione motore da 0,10 A a 100 A
I salvamotori J7MN proteggono i motori dal sovraccarico termico e dal cortocircuito. J7MN può essere equipaggiato con ulteriori contatti ausiliari, spia di intervento
(allarme), sganciatore per tensione minima e/o sganciatore in derivazione.
Per garantire la sicurezza durante la manutenzione, tutti i modelli sono bloccabili.
• Correnti nominali di funzionamento di 32 A per il modello a interruttore
• Correnti nominali di funzionamento di 32 A, 63 A e 100 A per il modello a manopola
• Capacità di commutazione di 100 kA/415 V fino a 13 A e di 50 kA/415 V fino a 100 A
• Disponibilità di moduli di collegamento elettrici/meccanici con contattori fino a 11 kW
• Tutti i componenti sono dotati della protezione per le dita
Modelli disponibili
Corrente Compatibile
Intervallo di impostazione della corrente Potenza nominale di
Dimensioni (in mm)
Modello
nominale con i motori da
Sganciatore termico di
Sganciatore magnetico
interruzione del cortocircuito (A ×L × P)
in A
3 ~ 400 V kW
protezione da sovraccarichi A istantaneo A
a 3 ~ 400 V kA
0,16 – 0,10– 0,16 2,1 100 98 × 45 × 75 J7MN-3P-E16
0,25 0,06 0,16–0,25 3,3 100 J7MN-3P-E25
0,4 0,09 0,25–0,4 5,2 100 J7MN-3P-E4
0,63 0,18 0,4–0,63 8,2 100 J7MN-3P-E63
1 0,25 0,63–1 13 100 J7MN-3P-1
1,6 0,55 1–1,6 20,8 100 J7MN-3P-1E6
2,5 0,75 1,6–2,5 32,5 100 J7MN-3P-2E5
4 1,5 2,5–4 52 100 J7MN-3P-4
6 2,2 4–6 78 100 J7MN-3P-6
8 3 5–8 104 100 J7MN-3P-8
10 4 6–10 130 50 J7MN-3P-10
13 5,5 9–13 169 50 J7MN-3P-13
17 7,5 11–17 221 20 J7MN-3P-17
22 7,5 14–22 286 15 J7MN-3P-22
26 11 18–26 338 15 J7MN-3P-26
32 15 22–32 416 15 J7MN-3P-32
0,16 – 0,10–0,16 2,1 100 98 × 45 × 100 J7MN-3R-E16
0,25 0,06 0,16–0,25 3,3 100 J7MN-3R-E25
0,4 0,09 0,25–0,4 5,2 100 J7MN-3R-E4
0,63 0,18 0,4–0,63 8,2 100 J7MN-3R-E63
1 0,25 0,63–1 13 100 J7MN-3R-1
1,6 0,55 1–1,6 20,8 100 J7MN-3R-1E6
2,5 0,75 1,6–2,5 32,5 100 J7MN-3R-2E5
4 1,5 2,5–4 52 100 J7MN-3R-4
6 2,2 4–6 78 100 J7MN-3R-6
8 3 5–8 104 100 J7MN-3R-8
10 4 6–10 130 100 J7MN-3R-10
13 5,5 9–13 169 100 J7MN-3R-13
17 7,5 11–17 221 50 J7MN-3R-17
22 7,5 14–22 286 50 J7MN-3R-22
26 11 18–26 338 50 J7MN-3R-26
32 15 22–32 416 50 J7MN-3R-32
26 12,5 18–26 338 50 140 × 55 × 144 J7MN-6R-26
32 15 22–32 416 50 J7MN-6R-32
40 18,5 28–40 520 50 J7MN-6R-40
50 22 34–50 650 50 J7MN-6R-50
63 30 45–63 819 50 J7MN-6R-63
63 30 45–63 819 50 165 × 70 × 171 J7MN-9R-63
75 37 55–75 975 50 J7MN-9R-75
90 45 70–90 1.170 50 J7MN-9R-90
100 – 80–100 1.300 50 J7MN-9R-100
631
J7MN Interruttori automatici di protezione del motore
Accessori
Caratteristiche Versione Per interruttori automatici Modello
Modulo contatti ausiliari trasversale
Modulo contatti 1 NA + 1 NC Tutti J77MN-11F
2 NA J77MN-20F
2 NC J77MN-02F
Modulo contatti ausiliari per montaggio laterale sinistro (massimo 2 pz. per interruttore automatico)
Modulo contatti (9 mm) 1 NA + 1 NC Tutti J77MN-11S
2 NA J77MN-20S
2 NC J77MN-02S
Interruttore di segnalazione per montaggio laterale sinistro (massimo 1 pz. per interruttore automatico)
Interruttore di segnalazione (18 mm) 1 NA + 1 NC qualsiasi condizione di intervento J7MN-3P/-3R J77MN-TA-11S J7MN-6R/-9R J77MN-TB-11S
1 NA + 1 NC condizione di intervento per corto circuito – J77MN-T-11S
Sganciatori per tensione minima per montaggio laterale destro (massimo 1 pz. per interruttore automatico) AC 50 Hz AC 60 Hz
L'interruttore automatico interviene in caso di interruzione della tensione impedendo il riavvio accidentale del motore dopo il ripristino della tensione (adatto per ARRESTO D'EMERGENZA in base allo standard VDE 0113)
24 V 28 V Tutti J77MN-U-24
110... 127 V 120 V J77MN-U-110
220... 230 V 240... 260 V J77MN-U-230
240 V 277 V J77MN-U-240
380... 400 V 440... 460 V J77MN-U-400
415... 440 V 460... 480 V J77MN-U-415
Sganciatori in derivazione per montaggio laterale destro (massimo 1 pz. per interruttore automatico) AC 50 Hz AC 60 Hz
L'interruttore automatico interviene all'eccitazione della bobina di rilascio
Morsettiera
24 V 28 V Tutti J77MN-S-24
110... 127 V 120 V J77MN-S-110
220... 230 V 240... 260 V J77MN-S-230
240 V 277 V J77MN-S-240
380... 400 V 440... 460 V J77MN-S-400
415... 440 V 460... 480 V J77MN-S-415
Morsettiera Fino a 600 in base allo standard UL489 non idonea per moduli J7MN-3R J77MN-TB32
contatti ausiliari trasversali
J7MN-9R J77MN-TB100
Sistema di barre di collegamento trifase isolato IP20
Caratteristiche Tipo di collegamento Versione Per moduli (MPCB) Modello
Barre di collegamento trifase
distanza moduli = 45 mm
Morsettiera Per 2 unità J7MN-3P J7MN-3R J77MN-CPM-3-45-2S Per 3 unità J77MN-CPM-3-45-3S Per 4 unità J77MN-CPM-3-45-4S Per 5 unità J77MN-CPM-3-45-5S
Terminale laterale di linea tripolare, connessione dall'alto
sezione conduttore rigido o semirigido 6–25 mm² con manicotto finale da 4–16 mm²
Morsettiera conforme a IEC/EN 60947-1,
60947-2, 60947-4-1 e VDE 0660
J7MN-3P J7MN-3R J77MN-BTC-63-SE
Terminale laterale di linea tripolare, connessione dall'alto
sezione conduttore rigido o semirigido 6–25 mm² con manicotto finale da 4–16 mm²
Cappucci per i terminali della barra di collegamento non utilizzati
Morsettiera fino a 600 V conforme a UL 489 J7MN-3P J7MN-3R J77MN-BTC-63-SEV
Morsettiera J7MN-3P J7MN-3R J77MN-TA-63S
632
J7MN Interruttori automatici di protezione del motore
Caratteristiche
Modello J7MN-3P J7MN-3R J7MN-6R J7MN-9R Numero di poli 3 3 3 3
Corrente nominale massima
Inmax
(= corrente di esercizio nominale massima Ie)
A 32 32 63 100
Temperatura ambiente Stoccaggio/trasporto –50… +80°C
Funzionamento –20… +60°C
Tensione nominale
di funzionamento Ue
V 690
Frequenza nominale Hz 50/60
Tensione nominale di isolamento Ui Tensione nominale di
resistenza agli impulsi Uimp
V 690
kV 6
Categoria d'impiego IEC 60 947-2
(interruttore automatico) IEC 60 947-4-1
(avviatore motore)
Classe In conformità alla norma
IEC 60 947-4-1
Grado di protezione In conformità alla norma
IEC 60 529
A
AC-3
10
IP20 IP20 IP20 IP20
Sensibilità alla mancanza di fase
In conformità alla norma Sì
IEC 60 947-4-1
Protezione antideflagrazione In conformità alla direttiva CE Sì
94191EC
Caratteristiche dell'isolatore In conformità alla norma Sì
IEC 60 947-3
Caratteristiche degli interruttori di arresto
di emergenza e principale
In conformità alla norma Sì
IEC 60-204-1 (VDE113)
Isolamento di protezione tra
Fino a 400 V + 10% Sì
i circuiti principale e ausiliario Fino a 415 V + 5% Sì
conforme allo standard DIN
VDE 0106 Parte 101
Vita meccanica Cicli di funzionamento 100.000 100.000 50.000 50.000
Vita elettrica 100.000 100.000 25.000 25.000
Frequenza di funzionamento 1/h 25 25 25 25
massima in un'ora
(avviamenti motore)
633
