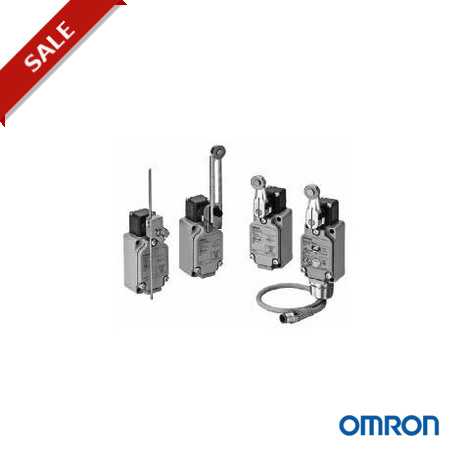

WLCA12-G 108410 OMRON Corsa finale industriale / Pulsanti, rullo regolabile leva PG13.5

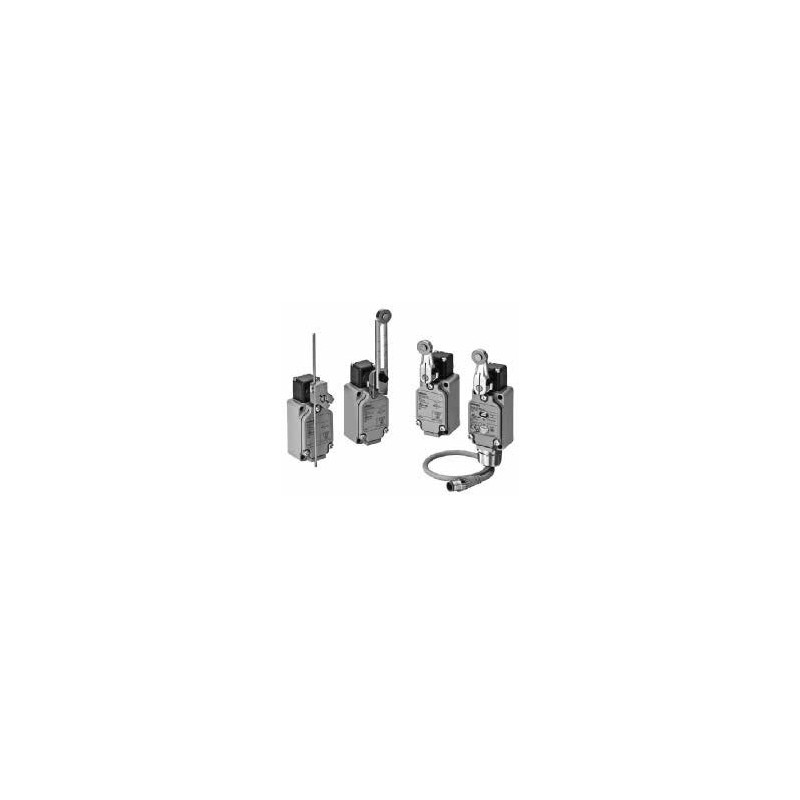

WL-N Finecorsa
I finecorsa della serie WL-N semplificano l'installazione
Questi nuovi finecorsa sono caratterizzati da:
• Maggior durata e prestazioni migliori
• Contatti per commutare sia carichi standard sia microcarichi
• LED elevata visibilità
• Facilità di cablaggio
• Modelli con connettore precablato o con terminali a vite
• I modelli dotati di terminali con messa a terra sono approvati da EN e IEC e riportano il contrassegno CE UL, CSA
Modelli disponibili
Tipo di azionatore Configurazione contatto e funzioni Tipo di connessione Marchio
CE
Modello
Braccio con rotella R38 DPDB*1
Terminale a vite (Pg13,5 passacavo con terminale di messa a terra)*2
Sì WLCA2-2NG-N
Leva regolabile e rotella: R25 a 89 mm, precorsa 15°±5° DPDB, resistente al calore: 5… 120°C WLCA12-THG-N Leva regolabile e rotella: R25 a 89 mm, precorsa 15°±5° DPDB, LED WLCA12-GLD-N
Braccio con rotella R50, precorsa 15°±5° DPDB WLCA2-7G-N Braccio con rotella R63, precorsa 15°±5° DPDB WLCA2-8G-N Asta rigida regolabile: 25… 140 mm, precorsa 15°±5° DPDB, resistente al calore: 5… 120°C WLCL-THG-N
Asta rigida regolabile: 25… 140 mm, precorsa 15°±5° DPDB, LED, Connettore precablato M12 (innesto
WLCL-2NLD-DGJ-N
Braccio con rotella R38, precorsa ad elevata sensibilità
10°+2/–1°
DPDB, LED
rapido), con terminale di messa a terra
WLG2-LDFS-DGJS-N
*1 DPDB – La struttura bipolare a doppia interruzione assicura l'interruzione del circuito.
(NA) 14 (NC) 12
Za
13 (NA)
11 (NC)
11 13
12 14
Carico Carico
*2 Sono disponibili modelli con terminali a vite e passacavo M20 anziché PG13.5. Rivolgersi al rappresentante OMRON.
290
WL-N Finecorsa
Caratteristiche
Caratteristiche
Grado di protezione IP67
Durata*1
Meccanica 15.000.000 operazioni minimo*2
Elettrica 750.000 operazioni minimo*3
Velocità di azionamento 1 mm… 1 m/s (se si utilizza WLCA2-N)
Frequenza di funzionamento Meccanica 120 operazioni/min min.
Elettrica 30 operazioni/min min.
Frequenza nominale 50/60 Hz
Resistenza di isolamento 100 MΩ min. (a 500 V c.c.)
Resistenza dei contatti 25 mΩ max. (valore iniziale per l'interruttore integrato quando controllato singolarmente)
Rigidità dielettrica Tra terminali con la stessa polarità 1.000 Vc.a. (600 Vc.a.), 50/60 Hz per 1 min
Tra la parte metalliche sotto tensione e la terra
Tra ciascun terminale e la parte metallica non sotto tensione
2.200 Vc.a. (1.500 Vc.a.), 50/60 Hz per 1 min
2.200 Vc.a. (1.500 Vc.a.), 50/60 Hz per 1 min
Resistenza alle vibrazioni Malfunzionamento 10… 55 Hz, 1,5 mm in doppia ampiezza
Resistenza agli urti Distruzione 1.000 m/s2 max.
Malfunzionamento 300 m/s2
Temperatura durante il funzionamento –10… +80°C (senza formazione di ghiaccio)*4
Umidità relativa 35… 95%
Peso Circa 255 g (se si utilizza WLCA2-N)
*1 I valori sono calcolati a una temperatura ambiente di 5… 35°C e a un’umidità relativa di 40… 70% RH. Per ulteriori informazioni su altri tipi di ambiente operativo, contattare il rappresentante OMRON.
*2 Durata di 1.000.000 operazioni min. per i modelli a elevata sensibilità. 500.000 operazioni min. per i modelli resistenti agli agenti atmosferici.
*3 Durata di 500.000 operazioni min. per i modelli a elevata sensibilità. 500.000 operazioni min. per i modelli resistenti agli agenti atmosferici.
*4 Per i modelli per basse temperature l'intervallo è –40… 40°C (senza formazione di ghiaccio). Per i modelli resistenti al calore l'intervallo è 5… 120°C.
Nota: 1. Le cifre indicate sono valori iniziali.
2. Le cifre tra parentesi per la rigidità dielettrica sono relative ai modelli con oltrecorsa a elevata sensibilità.
Valori nominali
Descrizione Tensione nominale (V) Carico non induttivo (A) Carico induttivo (A)
Carico resistivo Carico sorgente luminosa
Carico induttivo Carico motore
NC NA NC NA NC NA NC NA Microinterruttori c.a. 125 10 3 1,5 10 5 2,5
250 10 2 1 10 3 1,5
500 10 1,5 0,8 3 1,5 0,8
c.c. 8 10 6 3 10 6
14 10 6 3 10 6
30 6 4 3 6 4
125 0,8 0,2 0,2 0,8 0,2
250 0,4 0,1 0,1 0,4 0,1
Interruttori a elevata sensibilità c.a. 125 5 – – –
250 5 – – –
c.c. 125 0,4 – – –
250 0,2 – – –
