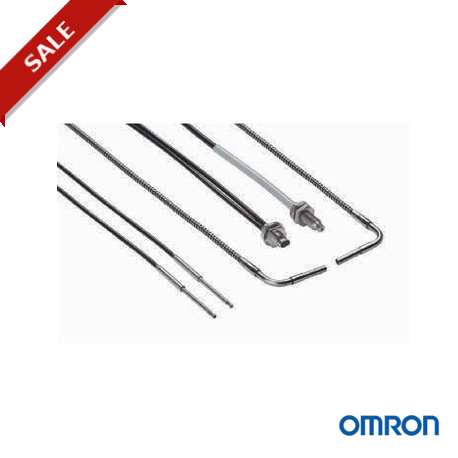

E32-ET51 2M 131516 OMRON alta barriera tª 150 filettato M4

E32 Resistente al calore Fibre ottiche di rilevamento

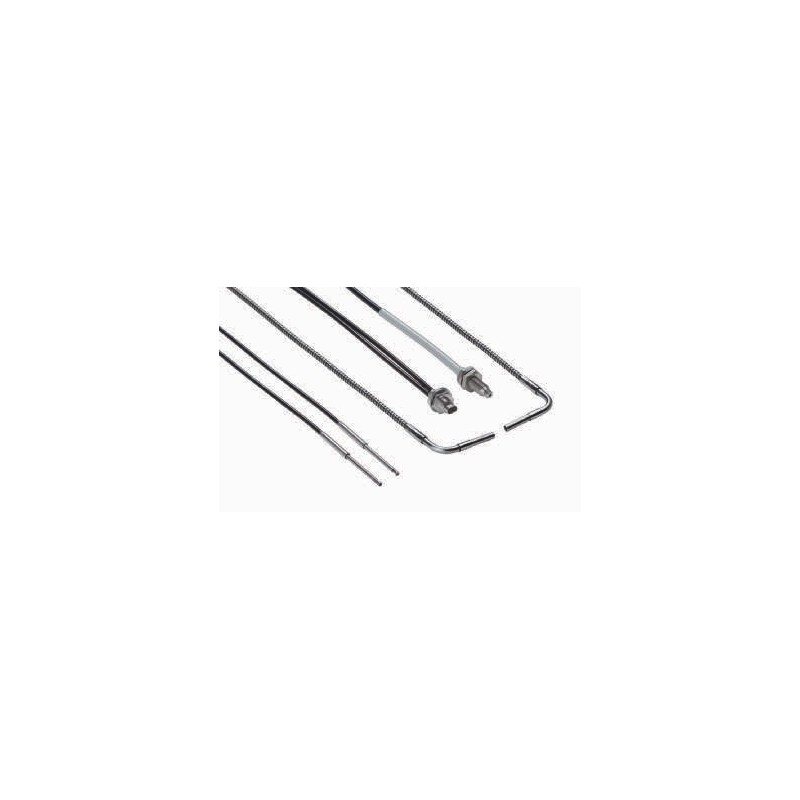

Fibre ottiche termoresistenti
L'ampia gamma di fibre termoresistenti garantisce una durata prolungata del sensore e il massimo grado di protezione in ambienti gravosi
• Termoresistente fino a 400ºC
• Diametri da 2 mm a M6
• Modelli per lunghe distanze o elevata precisione di rilevamento
Modelli disponibili
Metodo di rilevamento Dimensioni Distanza di rilevamento
(in mm)*1
Caratteristica principale Modello
E3X-HD E3NX-FA Per amplificatori
E3NX-FA e E3X-HD
M4 3.000 4.000 –40°C... 150°C E32-ET51 2M
Per amplificatore E3X-NA
800 1.200 –40... +100°C*2, elevata flessibilità
E32-T51R 2M
550 820 –40°C... 200°C E32-T81R-S 2M
900 1.350 –60°C... 350°C E32-T61-S 2M Ø 2 mm 450 670 –40°C... 150°C E32-T54 2M
Ø 3 mm 2.600 3.900 –40°C... 200°C E32-T84S-S 2M
M6 500 750 –40°C... 150°C E32-ED51 2M
280 420 –40... +100°C*2, elevata flessibilità E32-D51R 2M
180 270 –40°C... 200°C E32-D81R-S 2M E32-D81R 2M
180 270 –60°C... 350°C E32-D61-S 2M E32-D61
M4 120 180 –40°C... 400°C E32-D73-S 2M E32-D73
23 × 20 × 9 mm 15–38 –40°C... 150°C E32-A09H 2M
30 × 24 × 9 mm 20–30 –40°C... 300°C E32-A09H2 2M
25 × 18 × 5 mm 1–5 –40°C... 300°C E32-L64 2M
36 × 18 × 5 mm 5–18 E32-L66 2M
*1 Distanza di rilevamento misurata in modalità standard
*2 Resistenza a breve termine. Per funzionamento ininterrotto a –40... 90°C
243
E32 Resistente al calore Fibre ottiche di rilevamento
Caratteristiche
Descrizione –40°C... 150°C –40°C... 100°C –40°C... 150°C –40°C... 200°C –40°C... 300°C –60°C... 350°C –40°C... 400°C
E32-E_51 E32-D51R/ T51R
E32-T54 E32-A09H E32-_ 81_ E32-T84_ E32-A09H2 E32-L6_ E32-_ 61_ E32-D73_
Raggio di curvatura ammesso (in mm) R35 R2 R35 R10 R25
Accorciabile Sì No
Materiale Testa Ottone nichelato
Acciaio inox Alluminio Acciaio inox
Fibra PMMA In resina acrilica
Guaina Fluororesina Resina di
PMMA Vetro
Fluororesina Rivestimento Tubetto in
Rivestimento spirale
Tubetto in
poliuretano
spirale in acciaio inox
acciaio inox
in acciaio inox
acciaio inox
Grado di protezione IEC 60529
IP67
IEC 60529
IP50
IEC 60529 IP67 IEC 60529
IP40
IEC 60529 IP67
400°C
350°C
200°C
150°C
La selezione dei materiali ottimizzata
per il campo di temperatura offre massima adattabilità all'applicazione e il miglior rapporto valore/prestazioni.
Rivestimento spirale in acciaio inox
per flessibilità con la massima protezione
meccanica.
