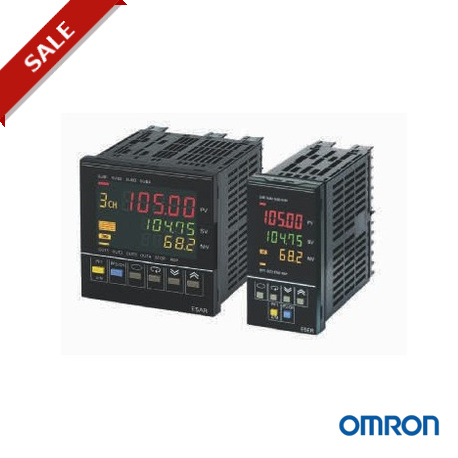

E5AR-C4B 100-240 VAC 129527 OMRON 1 Loop 2 Evento 2 Sale stream a 4 Allarme. SPDT

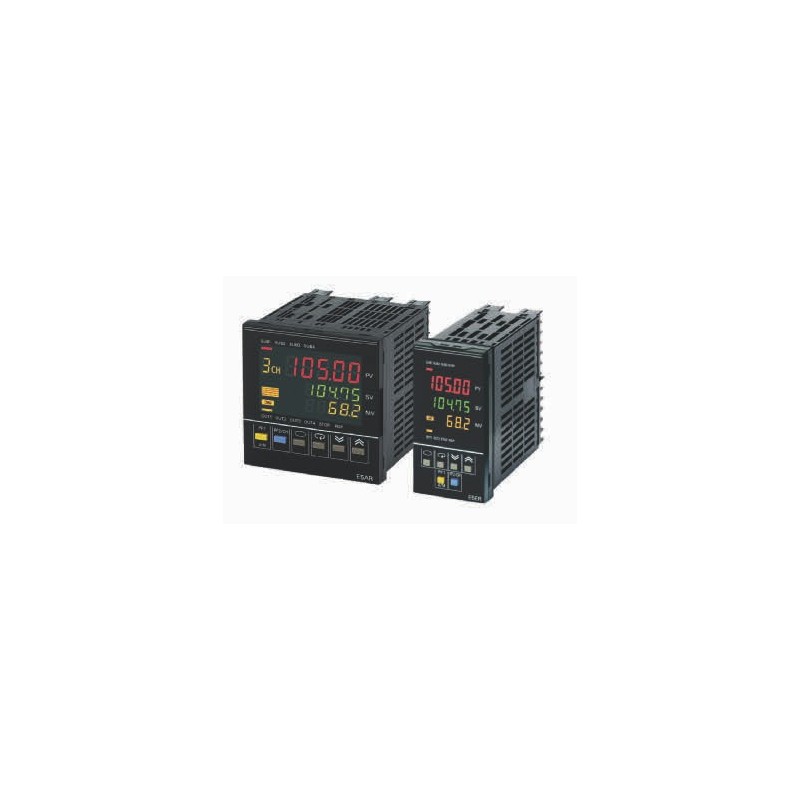

E5_R/E5_R-T Regolatori avanzati
Veloce, preciso e personalizzabile per esigenze applicative specifiche
La serie E5_R garantisce ingressi di misura di elevata precisione (0,01°C per Pt100)
e un ciclo di campionamento e controllo di 50 ms per tutti e quattro i canali. L'esclusiva funzione di riduzione dell'overshoot del disturbo garantisce un controllo preciso
e affidabile.
• Nessuna difficoltà di lettura grazie al luminoso schermo LCD
• Straordinaria versatilità: controllo multicanale, controllo in cascata e controllo valvola
• Facilità di integrazione con DeviceNet, PROFIBUS o Modbus
• Programmatore SV opzionale, 32 programmi e fino a 256 segmenti
Modelli disponibili
Funzione Canali Ingresso
Ingressi
Numero
Uscite Uscite
Porte di
Modello (96×96 mm)
analogico di evento di uscite
AUX
comunicazione
100... 240 Vc.a. 24 Vc.a./c.c.
standard 1 1 2 2 QC,Q 4R – E5AR-Q4B AC100-240 E5AR-Q4B AC/DC24 standard 1 1 2 2 QC,Q 4R RS-485 E5AR-Q43B-FLK AC100-240V
standard 1 1 6 2 QC,Q 4R RS-485 E5AR-Q43DB-FLK AC100-240V
standard 1 1 6 4 QC,Q,C,C 4R RS-485 E5AR-QC43DB-FLK c.a. 100-240 E5AR-QC43DB-FLK c.a./c.c. 24 standard 2 max. 2 4 2 QC,Q 4R RS-485 E5AR-Q43DW-FLK AC100-240V
standard 2 max. 2 4 4 QC,Q,QC,Q 4R RS-485 E5AR-QQ43DW-FLK c.a. 100-240 E5AR-QQ43DW-FLK AC/24 standard 4 max. 4 4 4 QC,Q,QC,Q 4R RS-485 E5AR-QQ43DWW-FLK AC100-240V
standard 1 1 2 2 C,C 4R – E5AR-C4B AC100-240 E5AR-C4B AC/DC24 standard 1 1 2 2 C,C 4R RS-485 E5AR-C43B-FLK AC100-240V
standard 1 1 6 2 C,C 4R RS-485 E5AR-C43DB-FLK AC100-240V
standard 2 max. 2 4 2 C,C 4R RS-485 E5AR-C43DW-FLK AC100-240V
standard 4 max. 4 4 4 C,C,C,C 4R RS-485 E5AR-CC43DWW-FLK c.a. 100-240 E5AR-CC43DWW-FLK c.a./c.c. 24 valvola 1 1 + pot 4 2 R,R 4R – E5AR-PR4DF AC100-240 E5AR-PR4DF AC/DC24
valvola 1 1 + pot 4 4 R,R,QC,Q 4R RS-485 E5AR-PRQ43DF-FLK c.a. 100-240 E5AR-PRQ43DF-FLK c.a./c.c. 24 standard 1 1 2 2 QC,Q 4R DeviceNet E5AR-Q4B-DRT AC100-240V E5AR-Q4B-DRT AC24V
standard 1 1 2 4 QC,Q,C,C 4R DeviceNet E5AR-QC4B-DRT AC100-240V E5AR-QC4B-DRT AC24V standard 2 max. 2 – 4 QC,Q,QC,Q 4R DeviceNet E5AR-QQ4W-DRT AC100-240V E5AR-QQ4W-DRT AC24V standard 1 1 2 2 C,C 4R DeviceNet E5AR-C4B-DRT AC100-240V E5AR-C4B-DRT AC24V standard 4 max. 4 – 4 C,C,C,C 4R DeviceNet E5AR-CC4WW-DRT AC100-240V
valvola 1 1 + pot – 2 R,R 4R DeviceNet E5AR-PR4F-DRT AC100-240V E5AR-PR4F-DRT AC24V valvola 1 1 + pot – 4 R,R,QC,Q 4R DeviceNet E5AR-PRQ4F-DRT AC100-240V E5AR-PRQ4F-DRT AC24V Programmatore SV 1 1 2 2 QC,Q 4R – E5AR-TQ4B AC100-240 E5AR-TQ4B AC/DC24
Programmatore SV 1 1 2 2 C,C 4R – E5AR-TC4B AC100-240 E5AR-TC4B AC/DC24
Programmatore SV 1 1 2 2 QC,Q 4R RS-485 E5AR-TQ43B-FLK c.a. 100-240
Programmatore SV 1 1 2 2 C,C 4R RS-485 E5AR-TC43B-FLK c.a. 100-240
Programmatore SV 1 1 10 2 QC,Q 10T RS-485 E5AR-TQE3MB-FLK c.a. 100-240
Programmatore SV 1 1 10 2 C,C 10T RS-485 E5AR-TCE3MB-FLK c.a. 100-240
Programmatore SV 1 1 10 4 QC,Q,C,C 10T RS-485 E5AR-TQCE3MB-FLK AC100-240V E5AR-TQCE3MB-FLK c.a./c.c. 24
Programmatore SV 2 max. 2 4 2 QC,Q 4R RS-485 E5AR-TQ43DW-FLK c.a. 100-240
Programmatore SV 2 max. 2 4 2 C,C 4R RS-485 E5AR-TC43DW-FLK c.a. 100-240
Programmatore SV 2 max. 2 8 4 QC,Q,QC,Q 10T RS-485 E5AR-TQQE3MW-FLK c.a. 100-240 E5AR-TQQE3MW-FLK c.a./c.c. 24
Programmatore SV 4 max. 4 8 2 C,C,C,C 10T RS-485 E5AR-TCCE3MWW-FLK c.a. 100-240 E5AR-TCCE3MWW-FLK c.a./c.c. 24
Programmatore SV 4 max. 4 8 4 QC,Q,QC,Q 10T RS-485 E5AR-TQQE3MWW-FLK c.a. 100-240
Programmatore SV +
valvola
Programmatore SV +
valvola
1 1 + pot 4 2 R,R 4R – E5AR-TPR4DF AC100-240 E5AR-TPR4DF AC/DC24
1 1 + pot 8 4 R,R,QC,Q 10T RS-485 E5AR-TPRQE3MF-FLK c.a. 100-240 E5AR-TPRQE3MF-FLK c.a./c.c. 24
Nota • Standard = controllo PID caldo e/o freddo, valvola = posizionamento valvola (relè bidirezionale) (PRR)
• 2 max. = 2 canali caldo e/o freddo oppure 1 canale SP a cascata, rapporto o remoto
• 4 max. = 4 canali caldo e/o freddo
• 1, 2 o 4 = numero di ingressi universali analogici 1 + pot = 1 universale e 1 feedback del filo di resistenza dalla valvola
• QC = tensione (impulso) o corrente (selettore), Q = tensione (impulso), C = corrente, 4R = 4 relè bipolari, 2T = due uscite transistor NPN
531
E5_R/E5_R-T Regolatori avanzati
Funzione Canali Ingresso
Ingressi
Numero di Uscite Uscite
Porte di
Modello (48 × 96 mm)
analogico di evento uscite
AUX
comunicazione
100... 240 Vc.a. 24 Vc.a./c.c.
standard 1 1 2 2 QC+Q 4R – E5ER-Q4B AC100-240 E5ER-Q4B AC/DC24 standard 1 1 2 2 QC+Q 4R RS-485 E5ER-Q43B-FLK AC100-240V
standard 1 1 2 4 QC+Q+C+C 4R RS-485 E5ER-QC43B-FLK c.a. 100-240 E5ER-QC43B-FLK c.a./c.c. 24 standard 1 1 6 2 QC+Q 2T RS-485 E5ER-QT3DB-FLK AC100-240V
standard 2 max. 2 4 2 QC+Q 2T RS-485 E5ER-QT3DW-FLK c.a. 100-240 E5ER-QT3DW-FLK c.a./c.c. 24 standard 1 1 2 2 C+C 4R – E5ER-C4B AC100-240 E5ER-C4B AC/DC24
standard 1 1 2 2 C+C 4R RS-485 E5ER-C43B-FLK AC100-240V
standard 1 1 6 2 C+C 2T RS-485 E5ER-CT3DB-FLK AC100-240V
standard 2 max. 2 4 2 C+C 2T RS-485 E5ER-CT3DW-FLK c.a. 100-240 E5ER-CT3DW-FLK c.a./c.c. 24 valvola 1 1 + pot 4 2 R+R 2T – E5ER-PRTDF AC100-240 E5ER-PRTDF AC/DC24
valvola 1 1 + pot – 4 R+R+QC+Q 4R RS-485 E5ER-PRQ43F-FLK c.a. 100-240 E5ER-PRQ43F-FLK c.a./c.c. 24 standard 1 1 2 2 QC+Q 2T DeviceNet E5ER-QTB-DRT AC100-240V E5ER-QTB-DRT AC24V standard 2 max. 2 – 2 QC+Q 2T DeviceNet E5ER-QTW-DRT AC100-240V E5ER-QTW-DRT AC24V standard 1 1 2 2 C+C 2T DeviceNet E5ER-CTB-DRT AC100-240V E5ER-CTB-DRT AC24V standard 2 max. 2 – 2 C+C 2T DeviceNet E5ER-CTW-DRT AC100-240V E5ER-CTW-DRT AC24V valvola 1 1 + pot – 2 R+R 2T DeviceNet E5ER-PRTF-DRT AC100-240V E5ER-PRTF-DRT AC24V Programmatore SV 1 1 2 2 QC+Q 4R – E5ER-TQ4B AC100-240 E5ER-TQ4B AC/DC24
Programmatore SV 1 1 2 2 C+C 4R – E5ER-TC4B AC100-240 E5ER-TC4B AC/DC24
Programmatore SV 1 1 2 2 QC+Q 4R RS-485 E5ER-TQC43B-FLK c.a. 100-240 E5ER-TQC43B-FLK c.a./c.c. 24
Programmatore SV 2 max. 2 4 2 QC+Q 2T RS-485 E5ER-TQT3DW-FLK c.a. 100-240 E5ER-TQT3DW-FLK c.a./c.c. 24
Programmatore SV 2 max. 2 4 2 C+C 2T RS-485 E5ER-TCT3DW-FLK c.a. 100-240 E5ER-TCT3DW-FLK c.a./c.c. 24
Programmatore SV +
valvola
Programmatore SV +
valvola
1 1 + pot 4 2 R+R 2T – E5ER-TPRTDF AC100-240 E5ER-TPRTDF AC/DC24
1 1 + pot – 3 R+R+QC 4R RS-485 E5ER-TPRQ43F-FLK c.a. 100-240 E5ER-TPRQ43F-FLK c.a./c.c. 24
Nota • Standard = controllo PID caldo e/o freddo, valvola = posizionamento valvola (relè bidirezionale) (PRR)
• 2 max. = 2 canali caldo e/o freddo oppure 1 canale SP a cascata, rapporto o remoto
• 4 max. = 4 canali caldo e/o freddo
• 1, 2 o 4 = numero di ingressi universali analogici 1 + pot = 1 universale e 1 feedback del filo di resistenza dalla valvola
• QC = tensione (impulso) o corrente (selettore), Q = tensione (impulso), C = corrente, 4R = 4 relè bipolari, 2T = due uscite transistor NPN
Accessori
Coperchi dei terminali Modello
Copriterminale per E5AR E53-COV14
Copriterminale per E5ER E53-COV15
Strumenti opzionali E5_R/E5_R-T
Tipo Modello
Software CX-Thermo per la configurazione e la messa a punto per PC EST2-2C-MV4
Caratteristiche
Descrizione
Ingresso a termocoppia K, J, T, E, L, U, N, R, S, B, W
Tipo di ingresso RTD Pt100
Tipo ingresso analogico mA, V
Metodo di controllo Controllo 2-PID o ON/OFF
Precisione ± 0,1% F.S.
Autotuning Sì
RS-485 opzionale Ingresso evento opzionale Temperatura ambiente –10…+55°C Pannello frontale grado IP IP66
Periodo di campionamento 50 ms
Dimensioni (in mm) (A×L×P) E5ER: 96×48×110
E5AR: 96×96×110
