E69-C04B E69 1004G 128545 OMRON Attacco encoder D4mm

Encoder rotativo incrementale Ø 25
E6A2-C
Encoder compatto con diametro esterno di soli 25 mm
• Modelli dotati di uscita posizione zero (canale z), adatti per tutte le necessità di applicazione.
• Massima precisione di misura.
• Modelli Ø 25 mm con risoluzione di 500 impulsi/giro.
• Resistenza agli urti superiore grazie alla flangia di metallo. (max. 600 impulsi per giro) Brevetto
Modelli disponibili
Encoder
Fase di uscita Tensione di alimentazione Configurazione dell’uscita
Uscita tensione NPN
5 … 12 Vc.c. A
NPN a collettore
aperto
12 ... 24 Vc.c.
Uscita tensione NPN
5 ... 12 Vc.c. A, B
NPN a collettore
aperto
12 ... 24 Vc.c.
Uscita tensione NPN
5 ... 12 Vc.c. A, B, Z
NPN a collettore
aperto
12 ... 24 Vc.c.
Risoluzione (impulsi/giro). Modello
10, 60, 100, 200, 300, 360
E6A2-CS3E
500
10, 60, 100, 200, 300, 360
E6A2-CS3C
500
10, 60, 100, 200, 300, 360
E6A2-CS5C
500
100, 200, 360
E6A2-CW3E
500
100, 200, 360
E6A2-CW3C
500
100, 200, 360
E6A2-CW5C
500
100, 200, 360
E6A2-CWZ3E
500
100, 200, 360
E6A2-CWZ3C
500
100, 200, 360
E6A2-CWZ5C
500
Nota: Per le ordinazioni aggiungere al codice modello la risoluzione, espressa in impulsi/giro (P/R). Ad esempio, E6A2-CS3E 60 P/R.
Accessori (disponibili a richiesta)

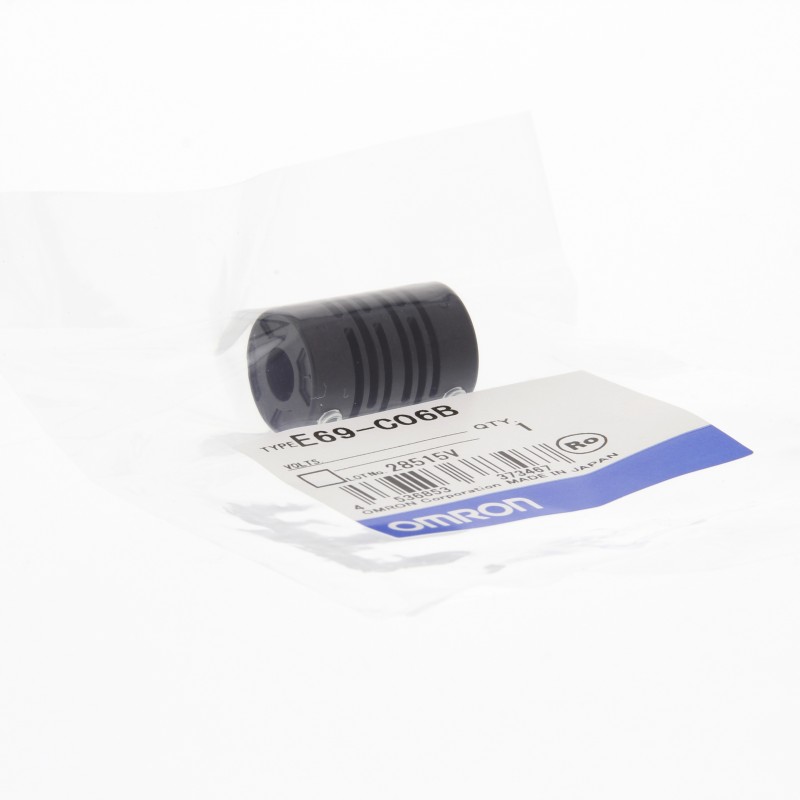

Caratteristica Modello Note Giunto E69-C04B Fornito con l’encoder. Staffa di mon-
taggio servoas- sistita
E69-1 Fornita con l'encoder
E6A2-CWZ#
E6A2-C
E-3
