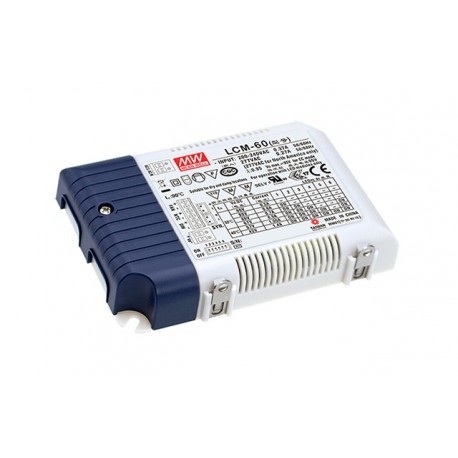

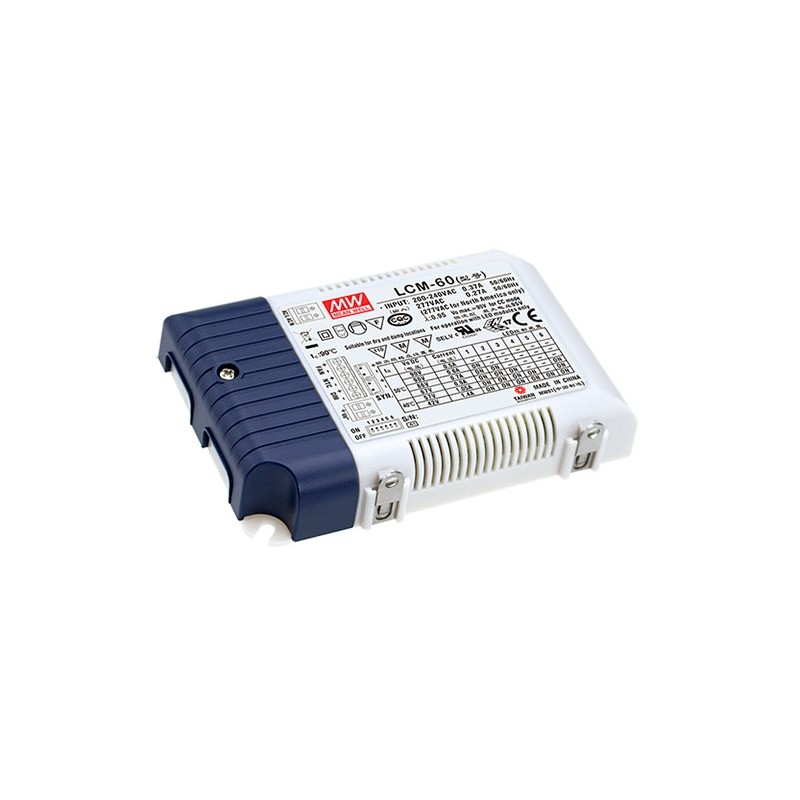

LCM-60 MEANWELL Driver LED AC-DC a Corrente Costante (CC), Modulare uscita Di 0,5/0,6 A/0.7/0.9 A/1.05 A/1.4..

LED driver dimmerabile.

Appositamente progettato per l'alimentazione dei Led direttamente in un flusso costante.

Formato della scatola di plasticaIP20.

Gamma di ingresso180-295Vca47-63Hz.

Corrente di uscita Selezionabile da micro switch500, 600, 700, 900, 1050 o 1400mA.

Efficienza tipica:92%.

Regolamento0% al 100% dell'intensità luminosa con un dispositivo di scorrimento0-10V o 1-10Vun segnale PWM di 10V con una frequenza di 100Hz a 3KHz o resistenza di 0 a 100K Ohm. Con il regolamento, si può disattivare l'uscita, ma abbiamo bisogno di un regolatore di 0-10V. Regolatori 1-10V non arrivare a dare 0V non si arresta l'uscita.

Sincronizzazione: siamo in grado di sincronizzare fino10 unitàvia i fili LCM-xxx-SYNC25 in modo che la regolamentazione di una fonte di altri di fare lo stesso regolamento, senza la necessità di essere collegato al regolatore 1-10/0-10V.

Ingresso classe II senza messa a terra.

UscitaAusiliaria 12V/50mA.

Correttore del fattore, potenza>0.975a 230vac a pieno carico.

Consumo senza carico <1W.

Gamma di temperatura di funzionamento di casoTcda-30ºCfino+90.

Dimensioni (Lunghezza x Larghezza x Altezza):123,5 x 81,5 x 23mm.

3 anni di garanzia.

Produttore: MEAN WELL.

Questa fonte è progettato per lavorare direttamente con led (piastre a LED o Pannocchie), non con strisce a LED. Deve essere l'attrezzatura che viene alimentato in un flusso costante. Questa sorgente ha una uscitaausiliariodi12V/50mA.

Questa fonte si lavora su una base Costante di Corrente quando si collega il Led direttamente per avere una tensione all'interno della Gamma di Tensione di Uscita in modalità Corrente Costante e una corrente pari alla corrente di uscita.Assicurarsi di regolare la corrente di uscita desiderato utilizzando il selettore di corrente.Per ulteriori informazioni, si prega di vedere il datasheet nella sezione allegati.

Con custodia in plastica, progettato per applicazioni di illuminazione a LED e architettonico. Adatto per l'illuminazione interna, uffici, pannelli a LED.Basso ripple di corrente, nessun sfarfallio (flicker-free).

Input per la protezione da temperatura dei moduli LED. Il conducente dispone di un ingresso per collegare un sensore NTC (resistenza di un coefficiente negativo) che ci permette di ridurre la corrente di uscita in caso di eccesso di temperatura dei moduli LED. Se non abbiamo intenzione di utilizzare questa protezione in ingresso, si può usare per collegare un resistore fisso e regolare la corrente di uscita a valori inferiori intermedi fino al 56% in meno rispetto al valore selezionato con il DIP-Switch. Per esempio, se vogliamo una corrente di 630mA siamo in grado di regolare l'output con il jumper a 700mA e collegare un resistore di 34kOhmnios. Per ulteriori informazioni vedere il foglio dati nella scheda "Allegati", ed è possibile utilizzare il file Excel per calcolare il valore della resistenza.

Può essere regolato mediante la regolamentazione di attività o passività0-10Vo1-10Vsegnale 10V PWM di 100Hz a 3KHz o la resistenza di 0 a 100KOhmios. Non funziona con dimmer Triac dimmer a taglio di fase.(Da non confondere con i regolatori, Triac, fase di taglio. Questo driver non può essere regolare con un Triac).Con potenziometri di attività che si può dare a 0V per arrestare l'uscita, senza la necessità di un interruttore. Dimmer 1-10V possiamo solo raggiungere il 10%, del regolamento, senza spegnere l'uscita.

Compatibile con qualsiasi regolatore 0-10V o 1-10V-mercato, sia le attività e le passività. Alcuni modelli compatibili testati sono:

MEAN WELL DAP-04S01 (compatibile con qualsiasi pulsante normalmente aperto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB- "NIESSEN": N2260.9

SIEMENS: 5TC8424

EFAPEL: Modello 21210

LED BOX: Modello LD1160188

OSRAM: Modello DIM MCU

JUNG: Modello 240-10

Siamo in grado di mettere circa 20 fonti per ogni regolatore. La distanza massima è di 100 metri tra il regolatore e il driver.
