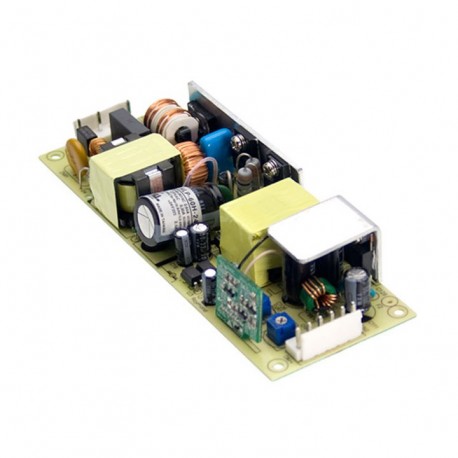

HLP-40H-54 MEANWELL Driver LED AC-DC, uscita singola, in modalità mista (CV+CC), Uscita 54VDC / 0.75 A, in f..

Il driver del LED.

Appositamente progettato per alimentare strisce di LED.

Aprire il tipo di formatoPCB.

Gamma di ingresso90-305Vca47-63Hz.

Uscita in corrente costante750mA.Regolabile da potenziometro esterno (450-750mA).

Gamma di tensione di uscita con modalità corrente costante32,4 per 54Vccsecondo la richiesta del carico.

La tensione di uscita in modalità tensione costante54Vcc. Regolabile da potenziometro esterno (49-58Vcc).

Potenza:Al 40,5 W.

Efficienza tipica:89.5%.

Potenziometri:Questo modello incorpora 2 potenziometri esterni che ci permette di regolare la tensione di uscita e corrente di uscita massima.

Regolamentodal 10% al 100% dell'intensità luminosa con un dispositivo di scorrimento1-10Vun segnale PWM di 10V con una frequenza di 100Hz a 3KHz o resistenza di 0 a 100K Ohm. Con il regolamento, si può disattivare l'uscita, si può solo scendere al 10%.

Input di classe I con messa a terra.

Correttore del fattore, potenza>0,95a 230vac a pieno carico.

Gamma di temperatura di funzionamento di casoTcda-40ºCfino+70ºC.

Dimensioni (Lunghezza x Larghezza x Altezza):147 x 53 x 27 mm.

3 anni di garanzia.

Produttore: MEAN WELL.

Questa fonte è progettato per lavorare direttamente con led (piastre a LED o Pannocchie), non con strisce a LED. Deve essere l'attrezzatura che viene alimentato in un flusso costante.

Questa fonte si lavora su una base costante di corrente quando si collega il Led direttamente per avere una tensione all'interno della gamma di tensione di uscita in modalità corrente costante e una corrente pari alla corrente di uscita. La tensione di uscita e la corrente di uscita può essere regolata dapotenziometri esternisituato nel piatto di origine, oltre ad avere una regolazione 0-10V/1-10V 10V PWM, o la resistenza.

Con il formato di scheda tipo. La serie HLP è inteso per le applicazioni di illuminazione a LED. Adatto per ambienti secchi e interni. Burn test al 100% del carico.

Può essere regolato mediante la regolamentazione di attività o passività1-10Vsegnale 10V PWM di 100Hz a 3KHz o la resistenza di 0 a 100KOhmios. Non funziona con dimmer Triac dimmer a taglio di fase.(Da non confondere con i regolatori, Triac, fase di taglio. Questo driver non può essere regolare con un Triac).

Dimmer 1-10V possiamo solo raggiungere il 10%, del regolamento, senza spegnere l'uscita. Se si desidera regolare le strisce di LED si consiglia di serie PWM.

Compatibile con qualsiasi dimmer 1-10V-mercato, sia le attività e le passività. Alcuni modelli compatibili testati sono:

MEAN WELL DAP-04S01 (compatibile con qualsiasi pulsante normalmente aperto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB- "NIESSEN": N2260.9

SIEMENS: 5TC8424

EFAPEL: Modello 21210

LED BOX: Modello LD1160188

OSRAM: Modello DIM MCU

JUNG: Modello 240-10

Siamo in grado di mettere circa 20 fonti per ogni regolatore. La distanza massima è di 100 metri tra il regolatore e il driver.
