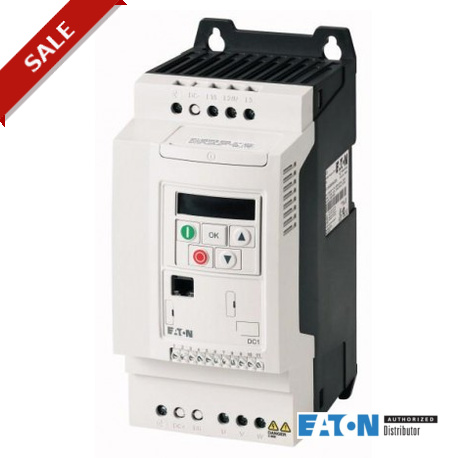

DC1-349D5NB-A20N 169465 EATON ELECTRIC Convertitore di frequenza, 3-/3 fasi 400 V, 9,5A, 4 kW, transistor di.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DC1-349D5NB-A20N 169465 EATON ELECTRIC Convertitore di frequenza, 3-/3 fasi 400 V, 9,5A, 4 kW, transistor di..

DC1-349D5NB-A20N

169465

EATON-MOELLER

Convertitore di frequenza, 3-/3 fasi 400 V, 9,5A, 4 kW, transistor di frenatura

Maggiori dettagli


Convertitori di frequenza Power XL

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Convertitore di frequenza, 400 V AC, trifase, 9.5 A, 4 kW, IP20/NEMA 0, Chopper frenatura, FS2
Eaton Catalog No.
DC1-349D5NB-A20N
[

Programma di fornitura

Questo articolo sarà disponibile solo per un periodo limitato e verrà sostituito dal seguente articolo: 185733, DC1-349D5NB-A20CE1
Assortimento
Convertitore di frequenza
Rilevatore tipo
DC1
Tensione nominale d'impiego [Ue]
400 V AC, trifase
480 V AC, trifase
Tensione di uscita a Ue[U2]
400 V AC, trifase
480 V AC, trifase
Tensione di rete (50/60Hz) [ULN]
380 (-10%) - 480 (+10%) V
Corrente nominale d'impiego [Ie]
per 150 % sovraccarico [Ie]
9.5 A
Nota
Corrente nominale d'impiego con una frequenza di commutazione di 16 kHz ed una temperatura ambiente di +50 ℃
Potenza motore assegnata
Nota
per normali motori asincroni in corrente trifase a quattro poli a ventilazione interna ed esterna con 1500 min-1a 50 Hz o 1800 min-1a 60 Hz
Nota
Ciclo di sovraccarico per 60 s ogni 600 s
Nota
a 400 V, 50 Hz
150 % sovraccarico [P]
4 kW
150 % sovraccarico [IM]
8.5 A
Nota
a 440 - 480 V, 60 Hz
150 % sovraccarico [P]
5 HP
150 % sovraccarico [IM]
7.6 A
Grado di protezione
IP20/NEMA 0
Interfacce/bus di campo (incorporate)
OP-Bus (RS485)/Modbus RTU, CANopen®
Collegamento bus di campo (opzionale)
SmartWire-DT
Equipaggiamento
Chopper frenatura
Display a 7 segmenti
Grandezza
FS2
Collegamento a SmartWire-DT
sì
insieme al modulo DX-NET-SWD3 SmartWire DT
,

Dati tecnici

Generalità
Conformità alle norme
Requisiti generali: IEC/EN 61800-2
Requisiti EMC: IEC/EN 61800-3
Requisiti di sicurezza: IEC/EN 61800-5-1
Certificazioni
CE, UL, cUL, RCM, UkrSEPRO, EAC
Qualità di fabbricazione
RoHS, ISO 9001
Idoneità ai climi [ρw]
< 95 %, umidità relativa media (RH), senza condensa, non corrosiva %
Temperatura ambienteFunzionamento (150 % sovraccarico) [ϑ]
-10 - +50 °C
Temperatura ambienteStoccaggio [ϑ]
-40 - +60 °C
Posizione di montaggio
verticale
Altitudine
0 - 1000 su NN
oltre 1000 m con declassamento dell'1% ogni 100 m
max. 4000 m mm
Grado di protezione
IP20/NEMA 0
Protezione contro contatti accidentali
BGV A3 (VBG4, protezione dal contatto con le dita e con le mani)
Circuito principale
AlimentazioneTensione nominale d'impiego [Ue]
400 V AC, trifase
480 V AC, trifase
AlimentazioneTensione di rete (50/60Hz) [ULN]
380 (-10%) - 480 (+10%) V
AlimentazioneCorrente di ingresso (150 % sovraccarico) [ILN]
11.5 A
AlimentazioneTipo di rete
Reti in AC con punto centrale messo a terra
AlimentazioneFrequenza di rete [fLN]
50/60 Hz
AlimentazioneCampo di frequenza [fLN]
48 - 62 Hz
AlimentazioneFrequenza d'inserzione della rete
massimo una volta ogni 30 secondi
Stadio di potenzaFunzione
Convertitori di frequenza con circuito intermedio a tensione continua e invertitore IGBT
Stadio di potenzaCorrente di sovraccarico (150 % sovraccarico) [IL]
14.25 A
Stadio di potenzamax. corrente di avviamento (High Overload) [IH]
175 %
Stadio di potenzaNota sulla max. corrente di avviamento
per 2 secondi ogni 20 secondi
Stadio di potenzaTensione di uscita a Ue[U2]
400 V AC, trifase
480 V AC, trifase
Stadio di potenzaFrequenza di uscita [f2]
0 - 50/60 (max. 500) Hz
Stadio di potenzaFrequenza di switching [fPWM]
16
regolabile 4 - 32 (percepibile) kHz
Stadio di potenzaModalità operativa
Comando U/f
Controllo velocità con compensazione slittamento
Stadio di potenzaDiscriminazione in frequenza (valore di riferimento) [Δf]
0.1 Hz
Stadio di potenzaCorrente nominale d'impiegoper 150 % sovraccarico [Ie]
9.5 A
Stadio di potenzaNota
Corrente nominale d'impiego con una frequenza di commutazione di 16 kHz ed una temperatura ambiente di +50 ℃
Stadio di potenzaDissipazioneDissipazione con corrente nominale d'impiego Ie= 150 % [PV]
136 W
Stadio di potenzaGrado di rendimento [η]
96.6 %
Stadio di potenzaMassima corrente passante verso terra (PE) senza motore [IPE]
1.55 mA
Stadio di potenzaEquipaggiamento
Chopper frenatura
Display a 7 segmenti
Stadio di potenzaGrandezza
FS2
Utenza motoreNota
per normali motori asincroni in corrente trifase a quattro poli a ventilazione interna ed esterna con 1500 min-1a 50 Hz o 1800 min-1a 60 Hz
Utenza motoreNota
Ciclo di sovraccarico per 60 s ogni 600 s
Utenza motoreNota
a 400 V, 50 Hz
Utenza motore150 % sovraccarico [P]
4 kW
Utenza motoreNota
a 440 - 480 V, 60 Hz
Utenza motore150 % sovraccarico [P]
5 HP
Utenza motorelunghezza di linea massima ammissibile [I]
schermata: 100
schermata, con bobina motore: 200
non schermata: 150
non schermata, con bobina motore: 300 m
Utenza motorePotenza apparente dell' avvolgimento supplementarePotenza apparente con esercizio nominale 400 V [Contatto NA]
6.58 kVA
Utenza motorePotenza apparente dell' avvolgimento supplementarePotenza apparente con esercizio nominale 480 V [Contatto NA]
7.9 kVA
Utenza motoreFunzione frenanteCoppia frenante standard
max. 30 % MN
Utenza motoreFunzione frenanteCoppia frenante frenatura a corrente continua
max. 100% della corrente nominale d'impiego Ie, regolabile
Utenza motoreFunzione frenanteCoppia frenante con reostato di frenatura esterno
max. 100% della corrente nominale d'impiego Iecon reostato di frenatura esterno
Utenza motoreFunzione frenanteReostato di frenatura esterno minimo [Rmin]
120 Ω
Utenza motoreFunzione frenanteSoglia di inserzione per il transistor di frenatura [UDC]
780 V DC V
Porta di comando
Tensione di riferimento [Us]
10 V DC (max. 10 mA) V
Ingressi analogici
2, parametrizzabile, 0 - 10 V DC, 0/4 - 20 mA
Uscite analogiche
1, parametrizzabile, 0 - 10 V
Ingressi digitali
4, parametrizzabile, max. 30 V DC
Uscite digitali
1, parametrizzabile, 24 V DC
Uscita a relè
1, parametrizzabile, contatto NA, 6 A (250 V, AC-1) / 5 A (30 V, DC-1)
Interfacce/bus di campo (incorporate)
OP-Bus (RS485)/Modbus RTU, CANopen®
Organi di manovra e protezione associati
Collegamento alla reteDispositivo di protezione (fusibile o interruttore automatico modulare)IEC (tipo B, gG), 150 %
FAZ-B16/3
Collegamento alla reteDispositivo di protezione (fusibile o interruttore automatico modulare)UL (Classe CC oppure J)
15 A
Collegamento alla reteContattore di linea150 % sovraccarico (CT/IH, per 50 °C)
DILM7
DILEM-10
Collegamento alla reteinduttanza di rete150 % sovraccarico (CT/IH, per 50 °C)
DX-LN3-016
Collegamento alla reteFiltro soppressore radiodisturbi (esterno, 150 %)
DX-EMC34-016
Collegamento alla reteFiltro soppressione radiodisturbi, a bassa corrente di dispersione (esterno, 150%)
DX-EMC34-016-L
Collegamento alla reteNota sul filtro soppressore radiodisturbi
Opzione filtro soppressione radiodisturbi esterno per lunghezze cavo motore maggiori e impiego in altri ambienti EMC
Collegamento circuito intermedioreostato di frenatura10 % durata di inserzione
DX-BR100-0K8
Collegamento circuito intermedioreostato di frenatura20 % durata di inserzione
DX-BR100-1K6
Collegamento circuito intermedioreostato di frenatura40 % durata di inserzione
DX-BR100-6K2
Utenza motorebobina motore150 % sovraccarico (CT/IH, per 50 °C)
DX-LM3-011
Utenza motoreFiltro sinusoidale150 % sovraccarico (CT/IH, per 50 °C)
DX-SIN3-010
,

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
9.5 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
136 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-10 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
,

Dati tecnici secondo ETIM 5.0

Low-voltage industrial components (EG000017) / Frequency controller =< 1 kV (EC001857)
Tecnica di ar., elettr., energia, tecn. di comm., rete e proc. di conduttura / Azionamento (elettr.) / Convertitore di frequenza / Convertitore di frequenza =< 1 cV (ecl@ss8-27-02-31-01 [AKE177010])
Mains voltage
380 - 480 V
Mains frequency
50/60 Hz
Number of phases input
3
Number of phases output
3
Max. output frequency
500 Hz
Rated output voltage
400 V
Measuring output current
9.5 A
Output power at rated output voltage
4 kW
Max. output at quadratic load at rated output voltage
4 kW
Max. output at linear load at rated output voltage
4 kW
With control unit
Yes
Application in industrial area permitted
Yes
Application in domestic- and commercial area permitted
Yes
Supporting protocol for TCP/IP
No
Supporting protocol for PROFIBUS
No
Supporting protocol for CAN
Yes
Supporting protocol for INTERBUS
No
Supporting protocol for ASI
No
Supporting protocol for KNX
No
Supporting protocol for MODBUS
Yes
Supporting protocol for Data-Highway
No
Supporting protocol for DeviceNet
No
Supporting protocol for SUCONET
No
Supporting protocol for LON
No
Supporting protocol for PROFINET IO
No
Supporting protocol for PROFINET CBA
No
Supporting protocol for SERCOS
No
Supporting protocol for Foundation Fieldbus
No
Supporting protocol for EtherNet/IP
No
Supporting protocol for AS-Interface Safety at Work
No
Supporting protocol for DeviceNet Safety
No
Supporting protocol for INTERBUS-Safety
No
Supporting protocol for PROFIsafe
No
Supporting protocol for SafetyBUS p
No
Supporting protocol for other bus systems
No
Number of HW-interfaces industrial Ethernet
0
Number of HW-interfaces PROFINET
0
Number of HW-interfaces RS-232
0
Number of HW-interfaces RS-422
0
Number of HW-interfaces RS-485
1
Number of HW-interfaces serial TTY
0
Number of HW-interfaces USB
1
Number of HW-interfaces parallel
0
Number of HW-interfaces other
0
With optical interface
No
With PC connection
Yes
Integrated braking resistance
Yes
4-quadrant operation possible
No
Type of converter
U converter
Degree of protection (IP)
IP20
Height
231 mm
Width
107 mm
Depth
152 mm
Relative symmetric net frequency tolerance
5 %
Relative symmetric net current tolerance
10 %
,

Approvazioni

Product Standards
UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No.
E172143
UL Category Control No.
NMMS, NMMS7
CSA File No.
UL report applies to both US and Canada
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Suitable for
Branch circuits
Max. Voltage Rating
3~ 480 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey)
Degree of Protection
IEC: IP20
,

Dimensioni

]

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 32 Mbytes
DC1-349D5NB-A20N DC1-349D5NB-A20N 169465 169465_IT.pdf 262 Kbytes DC1-349D5NB-A20N DC1-349D5NB-A20N 169465 169465_IT.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
