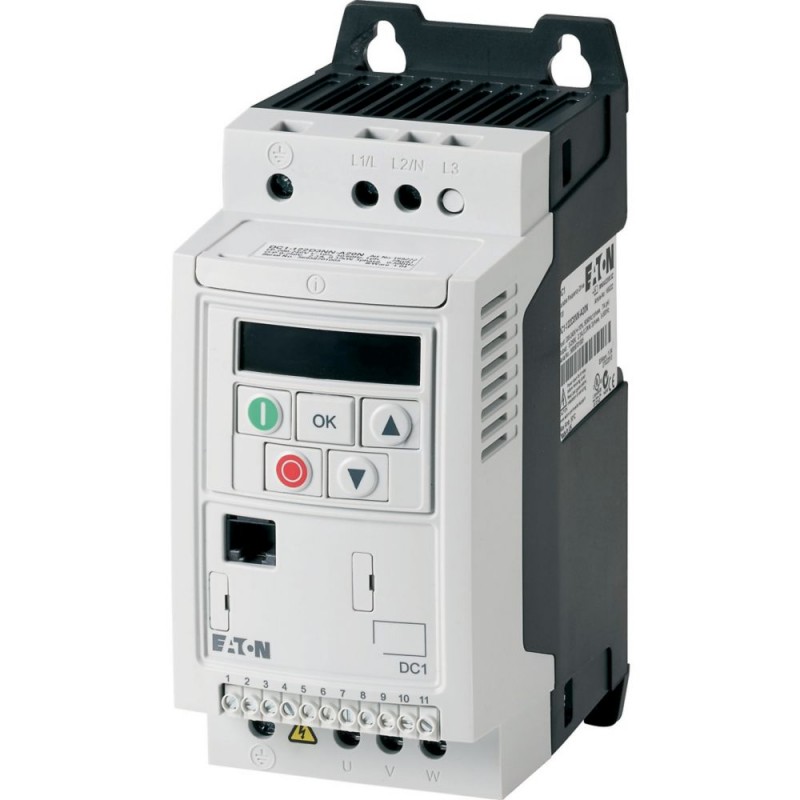

DC1-127D0NN-A20N 169228 EATON MOELLER Convertitore di frequenza, 1-/3 fasi 230 V, 7,0A, 1,5 kW Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DC1-127D0NN-A20N 169228 EATON MOELLER Convertitore di frequenza, 1-/3 fasi 230 V, 7,0A, 1,5 kW

DC1-127D0NN-A20N

169228

EATON - MOELLER

Disponibile

Invio oggi

Convertitore di frequenza, 1-/3 fasi 230 V, 7,0A, 1,5 kW

Maggiori dettagli


Convertitori Di Frequenza Inverter

I convertitori di frequenza - EATON - MOELLER

I convertitori di frequenza M-MAX - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$255.18
2+$249.58
3+$247.93
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  Convertitore di frequenza
Rilevatore tipo
  DC1
Tensione nominale d'impiego
Ue 230 V AC, monofase
240 V AC, 1-phasig
Tensione di uscita a Ue
U2 230 V AC, trifase
240 V AC, 3-phasig
Tensione di rete (50/60Hz)
ULNV200 (-10%) - 240 (+10%)
Corrente nominale d'impiego

per 150 % sovraccarico
IeA7
Nota
  Corrente nominale d'impiego con una frequenza di commutazione di 16 kHz ed una temperatura ambiente di +50 ℃
Nota
  Ciclo di sovraccarico per 60 s ogni 600 s
Potenza motore assegnata

Nota
  per normali motori asincroni in corrente trifase a quattro poli a ventilazione interna ed esterna con 1500 min-1 a 50 Hz o 1800 min-1 a 60 Hz
Nota
  Ciclo di sovraccarico per 60 s ogni 600 s
Nota
  a 230 V, 50 Hz
150 % sovraccarico
PkW1.5
150 % sovraccarico
IeA6.3
Nota
  a 220 - 240 V, 60 Hz
150 % sovraccarico
PHP2
150 % sovraccarico
IeA6.8
Grado di protezione
  IP20/NEMA 0
Interfacce/bus di campo (incorporate)
  OP-Bus (RS485)/Modbus RTU, CANopen®
Collegamento bus di campo (opzionale)
  SmartWire-DT
Equipaggiamento
  Display a 7 segmenti
Grandezza
  FS1
Collegamento a SmartWire-DT
  con modulo SmartWire-DT DX-NET-SWD3
Dati tecnici
Generalità
Conformità alle norme
  Requisiti generali: IEC/EN 61800-2
Requisiti EMC: IEC/EN 61800-3
Requisiti di sicurezza: IEC/EN 61800-5-1
Certificazioni
  CE, cUL, UL, c-Tick, Ukr Sepro, EAC
Qualità di fabbricazione
  RoHS, ISO 9001
Idoneità ai climi
ρw%< 95 %, umidità relativa media (RH), senza condensa, non corrosiva (EN 50178)
Temperatura ambiente

Funzionamento (150 % sovraccarico)
ϑ°C-10 - +50
Stoccaggio
ϑ°C-40 - +60
Grado di radiodisturbo

Classe di radiodisturbo (EMC)
  C1, C2, C3; dipendente dalla lunghezza del cavo motore, del cavo di collegamento e dell'ambiente. Eventualmente sono necessari filtri soppressori radiodisturbi esterni (opzione).
Ambiente (EMC)
  1° e 2° ambiente
lunghezza massima linea motore
ImC1 ≤ 1 m
C2 ≤ 5 m
C3 ≤ 25 m
Posizione di montaggio
  verticale
Altitudine
 mm0 - 1000 su NN
oltre 1000 m con riduzione di potenza del 1% ogni 100 m
max. 4000 m
Grado di protezione
  IP20/NEMA 0
Protezione contro contatti accidentali
  BGV A3 (VBG4, protezione dal contatto con le dita e con le mani)
Circuito principale
Alimentazione

Tensione nominale d'impiego
Ue 230 V AC, monofase
240 V AC, 1-phasig
Tensione di rete (50/60Hz)
ULNV200 (-10%) - 240 (+10%)
Corrente di ingresso (150 % sovraccarico)
ILNA13.9
Tipo di rete
  Reti in AC con punto centrale messo a terra
Frequenza di rete
fLNHz50/60
Campo di frequenza
fLNHz48 - 62
Frequenza d'inserzione della rete
  massimo una volta ogni 30 secondi
Stadio di potenza

Funzione
  Convertitori di frequenza con circuito intermedio a tensione continua e invertitore IGBT
Corrente di sovraccarico (150 % sovraccarico)
ILA10.5
max. corrente di avviamento (High Overload)
IH%175
Nota sulla max. corrente di avviamento
  per 2 secondi ogni 20 secondi
Tensione di uscita a Ue
U2 230 V AC, trifase
240 V AC, 3-phasig
Frequenza di uscita
f2Hz0 - 50/60 (max. 500)
Frequenza di ripetizione dell'impulso
fPWMkHz16
regolabile 4 - 32 (percepibile)
Modalità operativa
  Comando U/f
Controllo velocità con compensazione slittamento
Discriminazione in frequenza (valore di riferimento)
ΔfHz0.1
Corrente nominale d'impiego

per 150 % sovraccarico
IeA7
Nota
  Corrente nominale d'impiego con una frequenza di commutazione di 16 kHz ed una temperatura ambiente di +50 ℃
Dissipazione

Dissipazione con corrente nominale d'impiego
PVW63
Grado di rendimento
η%95.8
Massima corrente passante verso terra (PE) senza motore
IPEmA< 1
Equipaggiamento
  Display a 7 segmenti
Grandezza
  FS1
Utenza motore

Nota
  per normali motori asincroni in corrente trifase a quattro poli a ventilazione interna ed esterna con 1500 min-1 a 50 Hz o 1800 min-1 a 60 Hz
Nota
  Ciclo di sovraccarico per 60 s ogni 600 s
Nota
  a 230 V, 50 Hz
150 % sovraccarico
PkW1.5
Nota
  a 220 - 240 V, 60 Hz
150 % sovraccarico
PHP2
lunghezza di linea massima ammissibile
Imschermata: 50
schermata, con bobina motore: 100
non schermata: 75
non schermata, con bobina motore: 150
Potenza apparente dell' avvolgimento supplementare

Potenza apparente con esercizio nominale 230 V
Contatto NAkVA2.79
Potenza apparente con esercizio nominale 240 V
Contatto NAkVA2.91
Funzione frenante

Coppia frenante standard
  max. 30 % MN
Coppia frenante frenatura a corrente continua
  100 %, regolabile
Porta di comando
Tensione di riferimento
UsV10 V DC (max. 10 mA)
Ingressi analogici
  2, parametrizzabile, 0 - 10 V DC, 0/4 - 20 mA
Uscite analogiche
  1, parametrizzabile, 0 - 10 V
Ingressi digitali
  4, parametrizzabile, max. 30 V DC
Uscite digitali
  1, parametrizzabile, 24 V DC
Uscita a relè
  1, parametrizzabile, contatto NA, 6 A (250 V, AC-1) / 5 A (30 V, DC-1)
Interfacce/bus di campo (incorporate)
  OP-Bus (RS485)/Modbus RTU, CANopen®
Organi di manovra e protezione associati
Collegamento alla rete

IEC (Typ B, gG), 150 %
  FAZ-B16/1N
UL (Classe CC oppure J)
 A15
150 % sovraccarico (CT/IH, per 50 °C)
  DX-LN1-018
Utenza motore

150 % sovraccarico (CT/IH, per 50 °C)
  DX-LM3-008
150 % sovraccarico (CT/IH, per 50 °C)
  DX-SIN3-010
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA7
Dissipazione per polo, in funzione della corrente
PvidW0
Dissipazione dell'apparecchio, in funzione della corrente
PvidW63
Dissipazione statica, indipendente dalla corrente
PvsW0
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-10
Temperatura ambiente di servizio max.
 °C50
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Mains voltage
 V200 - 240
Mains frequency
  50/60 Hz
Number of phases input
  1
Number of phases output
  3
Max. output frequency
 Hz500
Max. output voltage
 V230
Rated output current I2N
 A7
Max. output at quadratic load at rated output voltage
 kW1.5
Max. output at linear load at rated output voltage
 kW1.5
With control unit
  Yes
Application in industrial area permitted
  Yes
Application in domestic- and commercial area permitted
  Yes
Supporting protocol for TCP/IP
  No
Supporting protocol for PROFIBUS
  No
Supporting protocol for CAN
  Yes
Supporting protocol for INTERBUS
  No
Supporting protocol for ASI
  No
Supporting protocol for KNX
  No
Supporting protocol for MODBUS
  Yes
Supporting protocol for Data-Highway
  No
Supporting protocol for DeviceNet
  No
Supporting protocol for SUCONET
  No
Supporting protocol for LON
  No
Supporting protocol for PROFINET IO
  No
Supporting protocol for PROFINET CBA
  No
Supporting protocol for SERCOS
  No
Supporting protocol for Foundation Fieldbus
  No
Supporting protocol for EtherNet/IP
  No
Supporting protocol for AS-Interface Safety at Work
  No
Supporting protocol for DeviceNet Safety
  No
Supporting protocol for INTERBUS-Safety
  No
Supporting protocol for PROFIsafe
  No
Supporting protocol for SafetyBUS p
  No
Supporting protocol for other bus systems
  No
Number of HW-interfaces industrial Ethernet
  0
Number of HW-interfaces PROFINET
  0
Number of HW-interfaces RS-232
  0
Number of HW-interfaces RS-422
  0
Number of HW-interfaces RS-485
  1
Number of HW-interfaces serial TTY
  0
Number of HW-interfaces USB
  1
Number of HW-interfaces parallel
  0
Number of HW-interfaces other
  0
With optical interface
  No
With PC connection
  Yes
Integrated breaking resistance
  No
4-quadrant operation possible
  No
Type of converter
  U converter
Degree of protection (IP)
  IP20
Height
 mm184
Width
 mm81
Depth
 mm124
Relative symmetric net frequency tolerance
 %5
Relative symmetric net current tolerance
 %10
Approvazioni
Product Standards  UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No.  E172143
UL Category Control No.  NMMS, NMMS7
CSA File No.  UL report applies to both US and Canada
North America Certification  UL listed, certified by UL for use in Canada
Specially designed for North America  No
Suitable for  Branch circuits
Max. Voltage Rating  1~ 240 V AC IEC: TN-S UL/CSA: Y (Solidly Grounded Wey)
Degree of Protection  IEC: IP20
Dimensioni
Dati CAD
Ulteriori informazioni sul prodotto (link)
IL04020009Z Convertitore di frequenza DC1 (FS1 - FS3, IP20)

MN04020003Z Convertitori di frequenza DC1, manuale





Datasheet - PDF

Recensioni: (0)

Nessun commento per il momento.

Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
  Captcha
  Inserisci recensione
Hai dubbi con l'acquisto?

Se avete domande di acquisto, è possibile visitare i seguenti link o e-mail

Attendere





* Campi obbligatori
