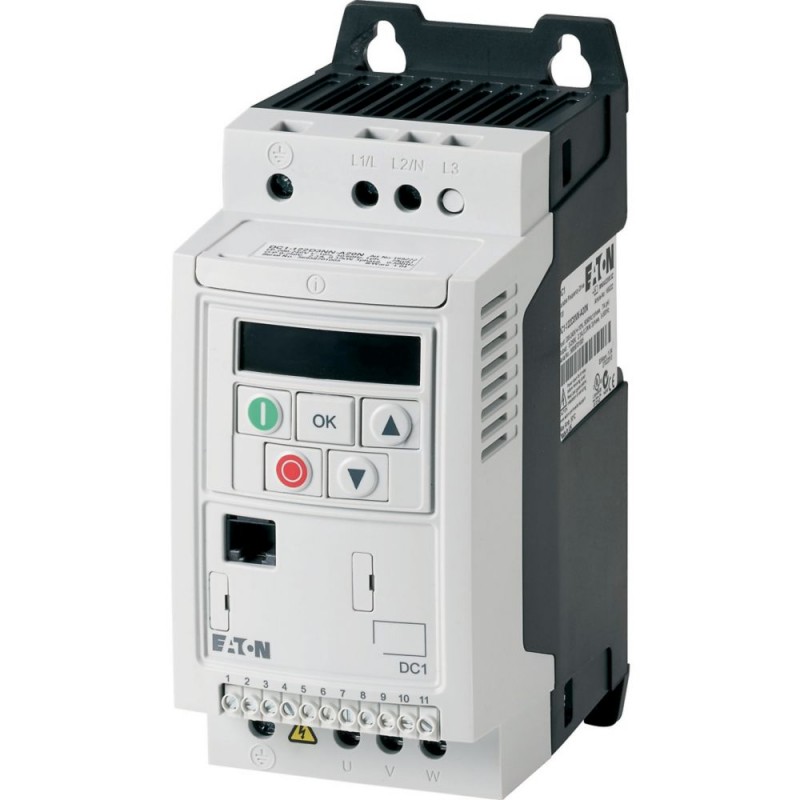

DC1-124D3NN-A20N 169225 EATON ELECTRIC Convertitore di frequenza, 230 V AC, monofase, 4.3 A, 0.75 kW, IP20/N..
DC1-124D3NN-A20N
169225
EATON-MOELLER
Convertitore di frequenza, 230 V AC, monofase, 4.3 A, 0.75 kW, IP20/NEMA 0, FS1
Convertitori di frequenza Power XL
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Programma di fornitura
| Questo articolo sarà disponibile solo per un periodo limitato e verrà sostituito dal seguente articolo: 185788, DC1-124D3NN-A20CE1 | |||
Assortimento | Convertitore di frequenza | ||
Rilevatore tipo | DC1 | ||
Tensione nominale d'impiego | Ue | 230 V AC, monofase 240 V AC, monofase | |
Tensione di uscita a Ue | U2 | 230 V AC, trifase 240 V AC, trifase | |
Tensione di rete (50/60Hz) | ULN | V | 200 (-10%) - 240 (+10%) |
Corrente nominale d'impiego | |||
per 150 % sovraccarico | Ie | A | 4.3 |
Nota | Corrente nominale d'impiego con una frequenza di commutazione di 16 kHz ed una temperatura ambiente di +50 ℃ | ||
Potenza motore assegnata | |||
Nota | per normali motori asincroni in corrente trifase a quattro poli a ventilazione interna ed esterna con 1500 min-1a 50 Hz o 1800 min-1a 60 Hz | ||
Nota | Ciclo di sovraccarico per 60 s ogni 600 s | ||
Nota | a 230 V, 50 Hz | ||
150 % sovraccarico | P | kW | 0.75 |
150 % sovraccarico | IM | A | 3.2 |
Nota | a 220 - 240 V, 60 Hz | ||
150 % sovraccarico | P | HP | 1 |
150 % sovraccarico | IM | A | 4.2 |
Grado di protezione | IP20/NEMA 0 | ||
Interfacce/bus di campo (incorporate) | OP-Bus (RS485)/Modbus RTU, CANopen® | ||
Collegamento bus di campo (opzionale) | SmartWire-DT | ||
Equipaggiamento | Display a 7 segmenti | ||
Grandezza | FS1 | ||
Collegamento a SmartWire-DT | sì insieme al modulo DX-NET-SWD3 SmartWire DT |
Dati tecnici
| Generalità | |||
Conformità alle norme | Requisiti generali: IEC/EN 61800-2 Requisiti EMC: IEC/EN 61800-3 Requisiti di sicurezza: IEC/EN 61800-5-1 | ||
Certificazioni | CE, UL, cUL, RCM, UkrSEPRO, EAC | ||
Qualità di fabbricazione | RoHS, ISO 9001 | ||
Idoneità ai climi | ρw | % | < 95 %, umidità relativa media (RH), senza condensa, non corrosiva |
Temperatura ambiente | |||
Funzionamento (150 % sovraccarico) | ϑ | °C | -10 - +50 |
Stoccaggio | ϑ | °C | -40 - +60 |
Posizione di montaggio | verticale | ||
Altitudine | mm | 0 - 1000 su NN oltre 1000 m con declassamento dell'1% ogni 100 m max. 4000 m | |
Grado di protezione | IP20/NEMA 0 | ||
Protezione contro contatti accidentali | BGV A3 (VBG4, protezione dal contatto con le dita e con le mani) | ||
| Circuito principale | |||
Alimentazione | |||
Tensione nominale d'impiego | Ue | 230 V AC, monofase 240 V AC, monofase | |
Tensione di rete (50/60Hz) | ULN | V | 200 (-10%) - 240 (+10%) |
Corrente di ingresso (150 % sovraccarico) | ILN | A | 7.5 |
Tipo di rete | Reti in AC con punto centrale messo a terra | ||
Frequenza di rete | fLN | Hz | 50/60 |
Campo di frequenza | fLN | Hz | 48 - 62 |
Frequenza d'inserzione della rete | massimo una volta ogni 30 secondi | ||
Stadio di potenza | |||
Funzione | Convertitori di frequenza con circuito intermedio a tensione continua e invertitore IGBT | ||
Corrente di sovraccarico (150 % sovraccarico) | IL | A | 6.45 |
max. corrente di avviamento (High Overload) | IH | % | 175 |
Nota sulla max. corrente di avviamento | per 2 secondi ogni 20 secondi | ||
Tensione di uscita a Ue | U2 | 230 V AC, trifase 240 V AC, trifase | |
Frequenza di uscita | f2 | Hz | 0 - 50/60 (max. 500) |
Frequenza di switching | fPWM | kHz | 16 regolabile 4 - 32 (percepibile) |
Modalità operativa | Comando U/f Controllo velocità con compensazione slittamento | ||
Discriminazione in frequenza (valore di riferimento) | Δf | Hz | 0.1 |
Corrente nominale d'impiego | |||
per 150 % sovraccarico | Ie | A | 4.3 |
Nota | Corrente nominale d'impiego con una frequenza di commutazione di 16 kHz ed una temperatura ambiente di +50 ℃ | ||
Dissipazione | |||
Dissipazione con corrente nominale d'impiego Ie= 150 % | PV | W | 45.75 |
Grado di rendimento | η | % | 93.9 |
Massima corrente passante verso terra (PE) senza motore | IPE | mA | < 1 |
Equipaggiamento | Display a 7 segmenti | ||
Grandezza | FS1 | ||
Utenza motore | |||
Nota | per normali motori asincroni in corrente trifase a quattro poli a ventilazione interna ed esterna con 1500 min-1a 50 Hz o 1800 min-1a 60 Hz | ||
Nota | Ciclo di sovraccarico per 60 s ogni 600 s | ||
Nota | a 230 V, 50 Hz | ||
150 % sovraccarico | P | kW | 0.75 |
Nota | a 220 - 240 V, 60 Hz | ||
150 % sovraccarico | P | HP | 1 |
lunghezza di linea massima ammissibile | I | m | schermata: 50 schermata, con bobina motore: 100 non schermata: 75 non schermata, con bobina motore: 150 |
Potenza apparente dell' avvolgimento supplementare | |||
Potenza apparente con esercizio nominale 230 V | Contatto NA | kVA | 1.71 |
Potenza apparente con esercizio nominale 240 V | Contatto NA | kVA | 1.79 |
Funzione frenante | |||
Coppia frenante standard | max. 30 % MN | ||
Coppia frenante frenatura a corrente continua | max. 100% della corrente nominale d'impiego Ie, regolabile | ||
| Porta di comando | |||
Tensione di riferimento | Us | V | 10 V DC (max. 10 mA) |
Ingressi analogici | 2, parametrizzabile, 0 - 10 V DC, 0/4 - 20 mA | ||
Uscite analogiche | 1, parametrizzabile, 0 - 10 V | ||
Ingressi digitali | 4, parametrizzabile, max. 30 V DC | ||
Uscite digitali | 1, parametrizzabile, 24 V DC | ||
Uscita a relè | 1, parametrizzabile, contatto NA, 6 A (250 V, AC-1) / 5 A (30 V, DC-1) | ||
Interfacce/bus di campo (incorporate) | OP-Bus (RS485)/Modbus RTU, CANopen® | ||
| Organi di manovra e protezione associati | |||
Collegamento alla rete | |||
Dispositivo di protezione (fusibile o interruttore automatico modulare) | |||
IEC (tipo B, gG), 150 % | FAZ-B10/1N | ||
UL (Classe CC oppure J) | A | 10 | |
Contattore di linea | |||
150 % sovraccarico (CT/IH, per 50 °C) | DILM7 DILEM-…+P1DILEM | ||
induttanza di rete | |||
150 % sovraccarico (CT/IH, per 50 °C) | DX-LN1-009 | ||
Filtro soppressore radiodisturbi (esterno, 150 %) | DX-EMC12-014-FS1 | ||
Nota sul filtro soppressore radiodisturbi | Opzione filtro soppressione radiodisturbi esterno per lunghezze cavo motore maggiori e impiego in altri ambienti EMC | ||
Utenza motore | |||
bobina motore | |||
150 % sovraccarico (CT/IH, per 50 °C) | DX-LM3-005 | ||
Filtro sinusoidale | |||
150 % sovraccarico (CT/IH, per 50 °C) | DX-SIN3-010 | ||
Approvazioni
| Product Standards | UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking | ||
| UL File No. | E172143 | ||
| UL Category Control No. | NMMS, NMMS7 | ||
| CSA File No. | UL report applies to both US and Canada | ||
| North America Certification | UL listed, certified by UL for use in Canada | ||
| Specially designed for North America | No | ||
| Suitable for | Branch circuits | ||
| Max. Voltage Rating | 1~ 240 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey) | ||
| Degree of Protection | IEC: IP20 |
Dati tecnici secondo ETIM 5.0(mostra caratteristiche)(nascondi caratteristiche)
| Low-voltage industrial components (EG000017) / Frequency controller =< 1 kV (EC001857) | |||
| Tecnica di ar., elettr., energia, tecn. di comm., rete e proc. di conduttura / Azionamento (elettr.) / Convertitore di frequenza / Convertitore di frequenza =< 1 cV (ecl@ss8-27-02-31-01 [AKE177010]) | |||
Mains voltage | V | 200 - 240 | |
Mains frequency | 50/60 Hz | ||
Number of phases input | 1 | ||
Number of phases output | 3 | ||
Max. output frequency | Hz | 500 | |
Rated output voltage | V | 230 | |
Measuring output current | A | 4.3 | |
Output power at rated output voltage | kW | 0.75 | |
Max. output at quadratic load at rated output voltage | kW | 0.75 | |
Max. output at linear load at rated output voltage | kW | 0.75 | |
With control unit | Yes | ||
Application in industrial area permitted | Yes | ||
Application in domestic- and commercial area permitted | Yes | ||
Supporting protocol for TCP/IP | No | ||
Supporting protocol for PROFIBUS | No | ||
Supporting protocol for CAN | Yes | ||
Supporting protocol for INTERBUS | No | ||
Supporting protocol for ASI | No | ||
Supporting protocol for KNX | No | ||
Supporting protocol for MODBUS | Yes | ||
Supporting protocol for Data-Highway | No | ||
Supporting protocol for DeviceNet | No | ||
Supporting protocol for SUCONET | No | ||
Supporting protocol for LON | No | ||
Supporting protocol for PROFINET IO | No | ||
Supporting protocol for PROFINET CBA | No | ||
Supporting protocol for SERCOS | No | ||
Supporting protocol for Foundation Fieldbus | No | ||
Supporting protocol for EtherNet/IP | No | ||
Supporting protocol for AS-Interface Safety at Work | No | ||
Supporting protocol for DeviceNet Safety | No | ||
Supporting protocol for INTERBUS-Safety | No | ||
Supporting protocol for PROFIsafe | No | ||
Supporting protocol for SafetyBUS p | No | ||
Supporting protocol for other bus systems | No | ||
Number of HW-interfaces industrial Ethernet | 0 | ||
Number of HW-interfaces PROFINET | 0 | ||
Number of HW-interfaces RS-232 | 0 | ||
Number of HW-interfaces RS-422 | 0 | ||
Number of HW-interfaces RS-485 | 1 | ||
Number of HW-interfaces serial TTY | 0 | ||
Number of HW-interfaces USB | 1 | ||
Number of HW-interfaces parallel | 0 | ||
Number of HW-interfaces other | 0 | ||
With optical interface | No | ||
With PC connection | Yes | ||
Integrated braking resistance | No | ||
4-quadrant operation possible | No | ||
Type of converter | U converter | ||
Degree of protection (IP) | IP20 | ||
Height | mm | 184 | |
Width | mm | 81 | |
Depth | mm | 124 | |
Relative symmetric net frequency tolerance | % | 5 | |
Relative symmetric net current tolerance | % | 10 | |
