> >>NZM1-XUVHIVL 271608 ELECTRIC Sganciatore di minima tensione 2NA ant., per dispositivo di ritardo
Prodotto precedente Prodotto successivo

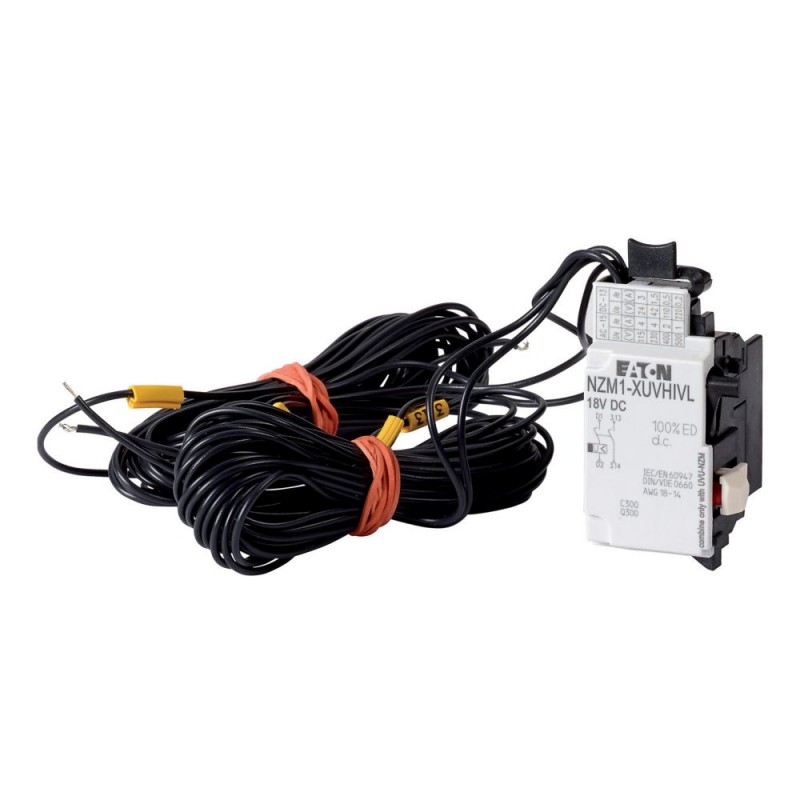

NZM1-XUVHIVL 271608 EATON ELECTRIC Sganciatore di minima tensione 2NA ant., per dispositivo di ritardo Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM1-XUVHIVL 271608 EATON ELECTRIC Sganciatore di minima tensione 2NA ant., per dispositivo di ritardo

NZM1-XUVHIVL

271608

EATON-MOELLER

Sganciatore di minima tensione 2NA ant., per dispositivo di ritardo

Maggiori dettagli


apparecchi elettrici a bassa tensione > breaker per basse tensioni

Accessori NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $151.33
Prezzo unitario: $151.33

Quantità Prezzo
1+$151.33
2+$146.07
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Sganciatore di minima tensione 2NA ant., per dispositivo di ritardo

Programma di fornitura

Assortimento
Accessori
accessori
Sganciatore di minima tensione
accessori
Sganciatore di minima tensione per impiego con dispositivo di ritardo UVU
Norma/Approvazione
IEC
Grandezza
NZM1
Descrizione
Combinazione di unità di ritardo separata e sganciatore speciale.
Da utilizzare con dispositivi di arresto d’emergenza in connessione con un pulsante di arresto d’emergenza.
Non approvato UL/CSA
Sganciatore speciale per la combinazione con dispositivo di ritardo separato.
È inoltre necessario il dispositivo di ritardo UVU-NZM.
Non montabile contemporaneamente al contatto ausiliario anticipato separato NZM..-XHIV o allo sganciatore a lancio di corrente NZM..-XA...
Non impiegabile in combinazione con comando a distanza NZM...-XR...
Anticipo del contatto ausiliario all'inserzione e alla disinserzione (azionamento manuale): ca. 20 ms.
Tipo di collegamento
Con cavi di collegamento lunghezza 3 m sciolti invece di collegamento a vite
Contatti ausiliari
con 2 contatti ausiliari anticipati
utilizzo con
NZM1(-4)
N(S)1(-4)

Dati tecnici

Sganciatori di minima tensione, ritardati alla diseccitazione
Tensione nominale di impiego [Ue] [Ue]
18 V DC
Sezioni di collegamentoRigido/flessibile, con puntalino
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
Sezioni di collegamento
1 x (18 - 14)
2 x (18 - 14) AWG

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / sganciatore di minima tensione (EC001022)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Azionamento sottotensione ([email protected] [AKF015013])
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
0 - 0 V
tipo di tensione per l’azionamento
DC
esecuzione del collegamento elettrico
raccordo a vite
numero di contatti di chiusura
1
numero di contatti di riposo
0
numero di contatti invertitori
0
ritardato
sì
adatto per disgiuntore
sì
adatto per interruttore di carico
sì
adatto per salvamotore
no
adatto per relè di sovraccarico
no

Approvazioni

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified

Dimensioni

123X305
①
NZM1-XA(HIV)
NZM1-XU(HIV)(20)
NZM1-XHIV
②
NZM1-XA(HIV)(L)
NZM1-XU(V)(HIV)(L)(20)
NZM1-XHIV(L)
③
NZM1-XHIVR

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
NZM1-XUVHIVL 271608 IT_271608.pdf 206 Kbytes NZM1-XUVHIVL 271608 IT_271608.pdf
