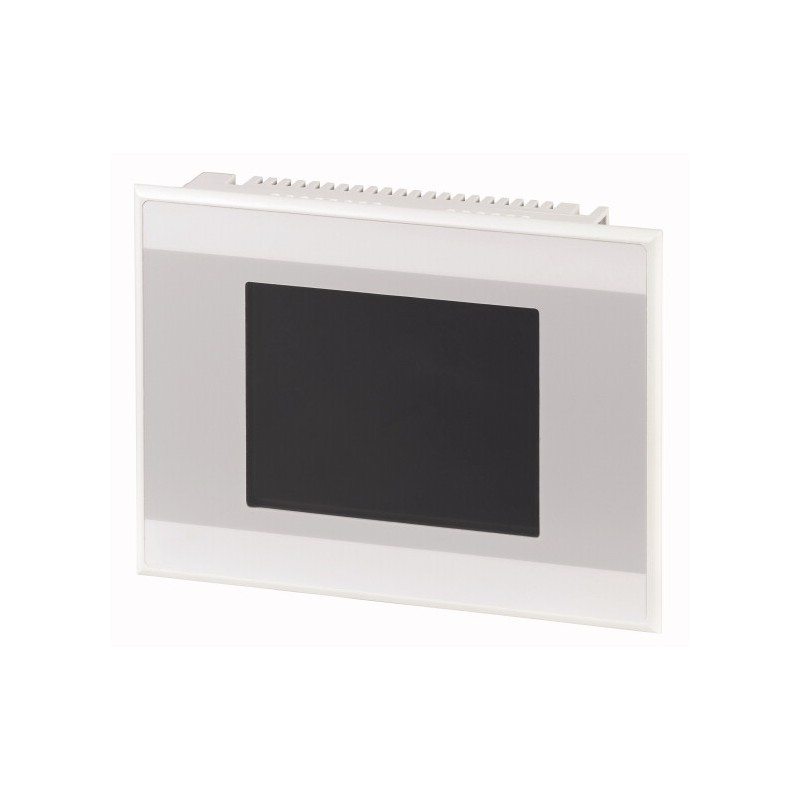

XV-252-57CNN-1-10 139956 EATON MOELLER 5.7 "STNcolor, res.ETH, MPI, RS2328528200510 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

XV-252-57CNN-1-10 139956 EATON MOELLER 5.7 "STNcolor, res.ETH, MPI, RS2328528200510

XV-252-57CNN-1-10

139956

EATON - MOELLER

Disponibile

Invio oggi

5.7 "STNcolor, res.ETH, MPI, RS2328528200510

Maggiori dettagli


HMI e HMI-Plc - EATON - MOELLER

XV200 - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

Fino al 35% di sconto per i clienti registrati * Questo articolo è obsoleto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.
Richiesta di preventivo EXPRESS, presto riceverai una risposta

XV-252-57CNN-1-10 139956 EATON MOELLER 5.7 "STNcolor, res.ETH, MPI, RS2328528200510

Inserisci i vostro dati di contatto e invia la richiesta, riceverai una e-mail con un preventivo. Basta verificare il preventivo e aspettare il vostro ordine






* Campi richiesti

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  XV200
Display - tipot
  Display a colori, CSTN
Tecnologia touch
  Touch resistiva
Numero colori
  256 livelli di grigio
Risoluzione
 Pixel320 x 240
Progettazione verticale

Diagonale schermo
 Inch5,7
Esecuzione
  Custodia e piastra frontale in materiale isolante
Sistema operativo
  Windows CE (licenza necessaria)
licenza PLC
  Equipaggiabile successivamente con codice interno 140388 LIC-PLC-MXP-LIGHT
Certificati di licenza per interfacce onboard
  espandibile in via opzionale, vedi Accessori -> Certificati prodotti in licenza
interfacce integrate
  1 x Ethernet 100Base-TX/10Base-T
1 x PROFIBUS/MPI
1 x RS232
1 x CAN
Esecuzione frontale
  Pellicola standard
Utilizzo
  da incasso
Slot
  per schede Compact-FlashTM: 1
Scheda di memoria automazione
  necessaria, vedi Accessori -> Schede di memoria
Schede di comunicazione inseribili (optional)
  No
Dissipazione
 W8
Dati tecnici
display
Display - tipot
  Display a colori, CSTN
Diagonale schermo
 Inch5,7
Risoluzione
 Pixel320 x 240
Superficie di visualizzazione visibile
 mm115 x 86
Numero colori
  256 livelli di grigio
Rapporto di contrasto
  tipico 35:1
luminosità
 cd/m2tipico 150
Retroilluminazione
  1 x CCFL
intensità regolabile tramite software
Durata della di retroilluminzione
 htipico 50000
Lastra d'appoggio touch resistivo
  Sensore touch (vetro con pellicola)
Comando
Tecnologia
  Touch resistiva
a 4 fili
Sistema
Processore
  RISC CPU, 32 Bit, 200 MHz
Memoria interna
  DRAM (memoria OS, memoria programmi, memoria dati): 32 MByte
Flash (utilizzabile per la protezione dati): ca. 1,5 MByte disponibili
NVRAM (dati di ritenzione): ca. 100 Byte disponibile
Memoria esterna
  Slot CF: 1 x CompactFlash Card tipo I per sistema operativo, programmi e dati
Memorizzazione transitoria dell'orologio calendario

Batteria (durata)
  Nessuna necessità di assistenza
Tempo tampone (nello stato a tensione zero)
  tip. 10 anni
Sistema operativo
  Windows CE (licenza necessaria)
Progettazione
software di visualizzazione
  GALILEO/EPAM
Software di programmazione PLC
  XSOFT-CODESYS-2
Interfacce, comunicazione
interfacce integrate
  1 x Ethernet 100Base-TX/10Base-T
1 x PROFIBUS/MPI
1 x RS232
1 x CAN
licenza PLC
  Equipaggiabile successivamente con codice interno 140388 LIC-PLC-MXP-LIGHT
Dispositivo USB
  USB 1.1, senza separazione galvanica
RS-232
  RS-232, senza separazione galvanica (connettore SUB-D 9 poli, UNC)
CAN
  CAN, senza separazione galvanica (connettore SUB-D 9 poli, UNC)
Slot
  per schede Compact-FlashTM: 1
Alimentazione
Tensione nominale d'impiego
  24 V DC SELV (safety extra low voltage)
Tensione ammessa
  Effettiva: 19,2-30,0 V DC (tensione nominale d'impiego -20%/+25%)
Assoluta con ondulazione: 18,0-31,2 V DC
Funzionamento a batteria: 18,0-31,2 V DC (tensione nominale d'impiego -25%/+30%)
35 V DC per una durata < 100ms
Interruzioni di tensione
 ms≤ 20 ms da tensione nominale (24 V DC)
10 ms da sottotensione (20,4 V DC)
Assorbimento di potenza
Pmax.Wmax. 8
Dissipazione
 W8
Nota per la dissipazione
  Dissipazione per assorbimento di corrente 24 V, tutte le interfacce collegate
Siemens MPI (opzionale)

Fusibile
  sì (nessuna necessità di assistenza )
Separazione galvanica
  senza separazione galvanica
Generalità
Esecuzione frontale
  Pellicola standard
Peso
 kg0.7
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
  IP65 (frontale), IP20 (posteriore)
Approvazioni

Approvazioni
  cUL
Protezione contro le esplosioni (secondo ATEX 94/9/CE)
  II 3D Ex II T70°C IP5x: zona 22, categoria 3D
(in rif. a CE)
EN60079-0, EN61241-1, EN13463
Direttive e normative applicate

EMC
  (in rif. a CE)
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61131-2
Norme di prodotto
  EN 50178
EN 61131-2
Sicurezza
  EN 60950
UL 60950
Resistenza agli urti
 gsecondo IEC 60068-2-27
Vibrazione
  Secondo IEC68-2-6
Condizioni ambientali
Temperatura

Funzionamento
ϑ°C0 - +50
Stoccaggio / trasporto
ϑ°C-20 - +60
Umidità dell'aria relativa

umidità relativa
  10 - 95% senza condensa
Tensione di alimentazione UAux
Separazione galvanica
  No
Dati tecnici secondo ETIM 4.0
Supply voltage AC 50 Hz
 V0 - 0
Supply voltage AC 60 Hz
 V0 - 0
Supply voltage DC
 V0 - 0
Voltage type of supply voltage
  DC
Number of HW-interfaces industrial Ethernet
  1
Number of HW-interfaces PROFINET
  0
Number of HW-interfaces RS232
  1
Number of HW-interfaces RS422
  0
Number of HW-interfaces RS485
  0
Number of HW-interfaces serial TTY
  0
Number of HW-interfaces USB
  1
Number of HW-interfaces parallel
  0
Number of HW-interfaces Wireless
  0
Number of HW-interfaces other
  0
With SW interfaces
  Yes
Supporting protocol for TCP/IP
  Yes
Supporting protocol for PROFIBUS
  No
Supporting protocol for CAN
  Yes
Supporting protocol for INTERBUS
  No
Supporting protocol for ASI
  No
Supporting protocol for EIB
  No
Supporting protocol for MODBUS
  Yes
Supporting protocol for Data-Highway
  No
Supporting protocol for DeviceNet
  No
Supporting protocol for SUCONET
  No
Supporting protocol for LON
  No
Supporting protocol for PROFINET IO
  No
Supporting protocol for PROFINET CBA
  No
Supporting protocol for SERCOS
  No
Supporting protocol for Foundation Fieldbus
  No
Supporting protocol for EtherNet/IP
  Yes
Supporting protocol for AS-Interface Safety at Work
  No
Supporting protocol for DeviceNet Safety
  No
Supporting protocol for INTERBUS-Safety
  No
Supporting protocol for PROFIsafe
  No
Supporting protocol for SafetyBUS p
  No
Supporting protocol for other bus systems
  Yes
Radiostandard Bluetooth
  No
Radiostandard WLAN 802.11
  No
IO link master
  No
Type of display
  STN
With colour display
  Yes
Display number of colours/grey-scales
  256
Screen diagonal
 Inch5.7
Max. horizontal resolution, display
 DPI320
Max. vertical resolution, display
 DPI240
Useful project memory/user memory
 kByte32000
With numeric keyboard
  Yes
With alpha numeric keyboard
  Yes
Number of function buttons, programmable
  0
With system buttons
  No
Buttons with LED
  No
With touch screen
  Yes
With message indication
  Yes
With message system (incl. buffer and confirmation)
  Yes
Process value representation (output) possible
  Yes
Process default value (input) possible
  Yes
With recipes
  Yes
Number of password levels
  200
Printer output available
  Yes
Number of online languages
  100
Additional software components, loadable
  Yes
Degree of protection (IP), front side
  IP65
Operation temperature range
 °C0 - 50
Rail mounting possible
  No
Wall mounting/direct mounting
  No
Suited for safety functions
  No
Width of the front
 mm212
Height of the front
 mm156
Built-in depth
 mm50
Approvazioni
Product Standards  UL 60950-01; CSA-C22.2 No. 60950-1; IEC/EN 61131-2; CE marking
UL File No.  E208621
UL Category Control No.  NWGQ2, NWGQ8
CSA File No.  UL report applies to both US and Canada
CSA Class No.
North America Certification  UL recognized, certified by UL for use in Canada
Conditions of Acceptability  The investigated Pollution Degree is: 2

The following end-product enclosures are required: Fire, Electrical

The unit must be supplied via a SELV source.

The provided Ethernet Connection is only allowed to connect to inhouse networks.
Specially designed for North America  No
Current Limiting Circuit-Breaker  No
Degree of Protection  IEC: IP65, UL/CSA Type: -
