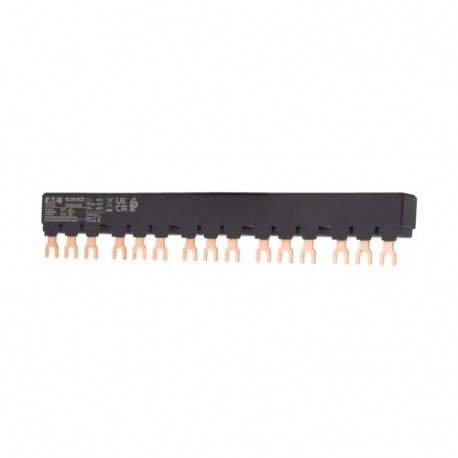

B3.0/5-PKZ0 232290 XTPAXCLKA5 EATON ELECTRIC Blocco sbarre per corrente trifase, per 5 PKZ0
B3.0/5-PKZ0
232290
XTPAXCLKA5
EATON-MOELLER
Blocco sbarre per corrente trifase, per 5 PKZ0
Blocco sbarre per corrente trifase, protezione contro il contatto accidentale, resistente al corto circuito, Ue = 690 V, Iu = 63 A, interruttore automatico: 5, Passo 45 mm, esecuzione del collegamento elettrico: forca
apparecchi elettrici a bassa tensione > barra di fase
Interruttori Protezione motore PKZ (Accessori)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Dettagli
▲Blocco sbarre per corrente trifase, protezione contro il contatto accidentale, resistente al corto circuito, Ue = 690 V, Iu = 63 A, interruttore automatico: 5, Passo 45 mm, esecuzione del collegamento elettrico: forca
Blocco sbarre per corrente trifase, alimentazione ai morsetti 1,3,5, protetto contro contatti accidentali, resistente al corto circuito, possibilità di prolungamento mediante montaggio ruotato, per l'alimentazione in parallelo di più interruttori per protezione motore
Programma di fornitura
Assortimento
Accessori
accessori
blocco sbarre per corrente trifase
per l'alimentazione parallela di più interruttori per protezione motore sui morsetti 1, 3, 5
protezione contro il contatto accidentale, resistente al corto circuito, Ue= 690 V, Iu= 63 A
possibilità di prolungamento mediante montaggio ruotato
Per PKZM0-... o PKE12, PKE32 senza contatti ausiliari montati o specifiche di tensione
Se sono montati sulla stessa guida DIN, PKE12/32 e PKZM0 non possono essere entrambi collegati a una barretta tripolare.
protezione contro il contatto accidentale, resistente al corto circuito, Ue= 690 V, Iu= 63 A
possibilità di prolungamento mediante montaggio ruotato
Per PKZM0-... o PKE12, PKE32 senza contatti ausiliari montati o specifiche di tensione
Se sono montati sulla stessa guida DIN, PKE12/32 e PKZM0 non possono essere entrambi collegati a una barretta tripolare.
utilizzabile per
PKZ0, PKE12, PKE32
interruttore automatico
5 Numero
Lunghezza
225 mm
Passo
45 mm
Dati tecnici
Circuito principale
Tensione nominale di tenuta ad impulso [Uimp]
6000 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di impiego [Ue]
690 V AC
Corrente nominale ininterrotta [Iu]
63 A
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
63 A
Dissipazione per polo, in funzione della corrente [Pvid]
2.5 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
7.5 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Barra di fase (EC000215)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Phase busbar (ecl@ss13-27-37-13-06 [ACN992016])
Numero di fasi
3
Numero di poli
3
Adatto per numero di apparecchi
5
Misura di divisione
45 mm
Sezione
0 mm²
Lunghezza
mm
Può essere tagliato a misura
No
Numero moduli DIN
12.5
Corrente nominale permanente Iu
63 A
Esecuzione del collegamento elettrico
Forca
Isolato
Si
Tensione impulsiva nominale
6 kV
Corrente di corto circuito nominale condizionale Iq
0 kA
Max. tensione d’esercizio nominale Ue
690 V
Resistenza a corrente di breve durata Icw
0 kA
Adatto per apparecchi con conduttore N
No
Adatto per apparecchi con interruttore ausiliario
No
Colore
Nero
Approvazioni
Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
98494
CSA Class No.
3211-06
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 34 Mbytes |
|
| B3.0/5-PKZ0 XTPAXCLKA5 232290 IT_232290.pdf | 113 Kbytes |
|
