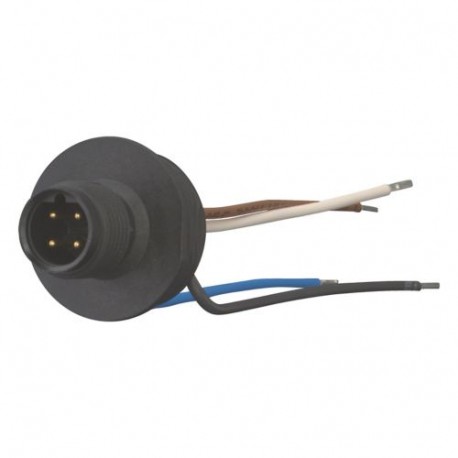

M12A5 272202 EATON ELECTRIC Connettore di collegamento, 5p, M12, codifica 'A' Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M12A5 272202 EATON ELECTRIC Connettore di collegamento, 5p, M12, codifica 'A'

M12A5

272202

-

EATON-MOELLER

Connettore di collegamento, 5p, M12, codifica 'A'

Maggiori dettagli


sensori > accessori per interruttore di posizione

Interruttori di posizione

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $20.64
Prezzo unitario: $20.64

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Connettore di collegamento, 5p, M12, codifica 'A'
Accessori, sistema modulare LS-Titan

Programma di fornitura

Funzione di base
Accessori
Grado di protezione
IP66
Assortimento
Connettore M12×1
termoplastico
Materiale plastico
Poli
a 5 poli
utilizzo con
LSM
Tensione nominale d'impiego [Ue]
125 V AC
Corrente termica convenzionale [Ith]
1 A
con fusibili portata max.
4 A gG/gL
Note

Codifica „A”

Standard secondo

IEC/EN 60947‐5‐2

Dati tecnici

Generalità
Poli
5
Grado di protezione
IP66
Durata meccanica [Cicli]
> 500
Parametri
Tensione nominale d'impiego [Ue]
125 V AC
Corrente nominale d'impiego [Ie]
4 A
Categoria di sovratensione/grado di inquinamento
II/3

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Sensors (EG000026) / Accessori per interruttore di posizione (EC002594)
Electric engineering, automation, process control engineering / Sensor technology, safety-related sensor technology / Mechanical switch (sensor technology) / Mechanical switch (accessories) (ecl@ss13-27-27-06-92 [AFR520008])
Tipo di accessorio/parte di ricambio
Altro
Accessorio
Si
Parte di ricambio
No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
M12A5 - 272202 IT_272202.pdf 108 Kbytes M12A5 - 272202 IT_272202.pdf
