> >>LN1-100-I 111995 ELECTRIC Sezionatore di potenza, 3p, 100A, grandezza 1
Prodotto precedente Prodotto successivo

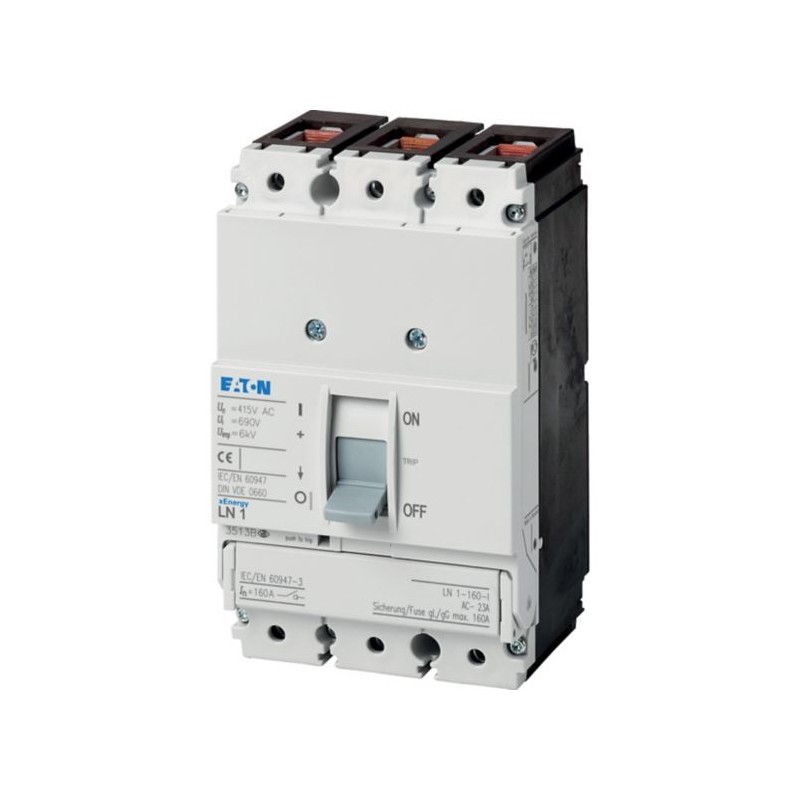

LN1-100-I 111995 EATON ELECTRIC Sezionatore di potenza, 3p, 100A, grandezza 1 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

LN1-100-I 111995 EATON ELECTRIC Sezionatore di potenza, 3p, 100A, grandezza 1

LN1-100-I

111995

EATON-MOELLER

Sezionatore di potenza, 3p, 100A, grandezza 1

Maggiori dettagli


Interruttori automatici modulari LZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $150.50
Prezzo unitario: $150.50

Quantità Prezzo
1+$150.50
2+$150.50
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Dettagli

▲


Sezionatore di potenza, 3p, 100A, grandezza 1

Programma di fornitura

Assortimento
sezionatore di potenza
Funzione di protezione
Sezionatore di potenza/Interruttore generale
Norma/Approvazione
IEC
Tecnica di installazione
Montaggio fisso
Grandezza
LN1
Descrizione
Caratteristiche da interruttore generale, compreso sistema a vincolo completo secondo IEC/EN 60204 e VDE 0113.
Caratteristiche di separazione secondo IEC/EN 60947-3 e VDE 0660
Protezione contro contatti accidentali secondo VDE 0160 parte 100.
Numero di poli
A 3 poli
Dotazione standard
Morsetto a mantello
Posizioni di commutazione
I, +, 0
Corrente nominale = corrente nominale ininterrotta [In= Iu]
100 A
Protezione contro il corto circuito max. fusibile gL
125 A gL

Dati tecnici

Sezionatori di potenza
Tensione nominale di tenuta ad impulso [Uimp]Circuito principale
6000 V
Tensione nominale di tenuta ad impulso [Uimp]Contatti ausiliari
6000 V
Tensione nominale d'impiego [Ue]
690 V AC
Frequenza nominale di impiego [f]
50/60 Hz
Corrente nominale = corrente nominale ininterrotta [In= Iu]
100 A
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
690 V
Impiego in reti senza messa a terra
≦ 690 V
Potere nominale di chiusura sotto corto circuito [Icm]
690 V 50/60 Hz [Icm]
2.8 kA
Corrente nominale di breve durata ammissibile
t = 0,3 s [Icw]
2 kA
t = 1 s [Icw]
2 kA
Corrente nominale di corto circuito condizionata [kA]
con fusibile a monte
PN1(N1)-63…125: 125
PN1(N1)-160: 160 A gG/gL
400/415 V
100 kA
690 V
80 kA
con fusibile a valle
PN1(N1)-63…125: 125
PN1(N1)-160: 160 A gG/gL
400/415 V
100 kA
690 V
10 kA
Potere nominale di chiusura e di apertura
Corrente nominale d'impiego [Ie]415 V [Ie]
160 A
Corrente nominale d'impiego [Ie]690 V [Ie]
160 A
Corrente nominale d'impiego [Ie]415 V [Ie]
160 A
Corrente nominale d'impiego [Ie]690 V [Ie]
160 A
Durata meccanica [Manovre]
20000
Max. frequenza di manovra [man/h]
120 man/h
Durata, elettrica
400 V 50/60 Hz [Manovre]
10000
415 V 50/60 Hz [Manovre]
10000
690 V 50/60 Hz [Manovre]
7500
400 V 50/60 Hz [Manovre]
7500
415 V 50/60 Hz [Manovre]
7500
690 V 50/60 Hz [Manovre]
5000
Tempo totale di interruzione al cortocircuito
< 10 ms
Sezioni di collegamento
Dotazione standard
Morsetto a mantello
Cavo circolare CuMorsetto a mantelloRigido
1 x (10 - 16)
2 x (6 - 16) mm2
Cavo circolare CuMorsetto a mantelloFlessibile
1 × (25 - 70) In base alla casa produttrice dei cavi, collegabile fino a 95 mm².
2 x 25 mm2
Cavo circolare CuMorsetto a tunnelRigido
1 x 16 mm2
Cavo circolare CuMorsetto a tunnelflessibileflessibile
1 x (25 - 95) mm2
Cavo circolare CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttorerigido
1 x (10 - 16)
2 x (6 - 16) mm2
Cavo circolare CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttoreflessibile
1 x (25 - 70)
2 x 25 mm2
Cavo in alluminio o rameMorsetto a tunnelrigido
1 x 16 mm2
Cavo in alluminio o rameMorsetto a tunnelflessibileflessibile
1 x (25 - 95) mm2
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [min.]
2 x 9 x 0.8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [max.]
9 x 9 x 0.8 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioreCollegamento a bullone
M6
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [min.]
12 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [max.]
16 x 5 mm
Cavi di comando
1 x (0,75 - 2,5)
2 x (0,75 - 1,5) mm2

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
100 A
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
11.4 W
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 6.0

Low-voltage industrial components (EG000017) / Switch disconnector (EC000216)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector ([email protected] [AKF060010])
Version as main switch
Yes
Version as maintenance-/service switch
Yes
Version as safety switch
No
Version as emergency stop installation
Yes
Version as reversing switch
No
Max. rated operation voltage Ue AC
400 V
Rated operating voltage
690 - 690 V
Rated permanent current Iu
100 A
Rated permanent current at AC-21, 400 V
0 A
Rated operation power at AC-3, 400 V
0 kW
Rated short-time withstand current lcw
2 kA
Rated operation power at AC-23, 400 V
55 kW
Switching power at 400 V
0 kW
Conditioned rated short-circuit current Iq
100 kA
Number of poles
3
Number of auxiliary contacts as normally closed contact
0
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as change-over contact
0
Motor drive optional
Yes
Motor drive integrated
No
Voltage release optional
Yes
Device construction
Built-in device fixed built-in technique
Suitable for ground mounting
Yes
Suitable for front mounting 4-hole
No
Suitable for front mounting center
No
Suitable for distribution board installation
Yes
Suitable for intermediate mounting
Yes
Colour control element
Grey
Type of control element
Rocker lever
Interlockable
Yes
Type of electrical connection of main circuit
Frame clamp
Degree of protection (IP), front side
IP20

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON PRODUCT CATALOGUE LZM.pdf 5 Mbytes
LN1-100-I 111995 IT_111995.pdf 115 Kbytes LN1-100-I 111995 IT_111995.pdf
