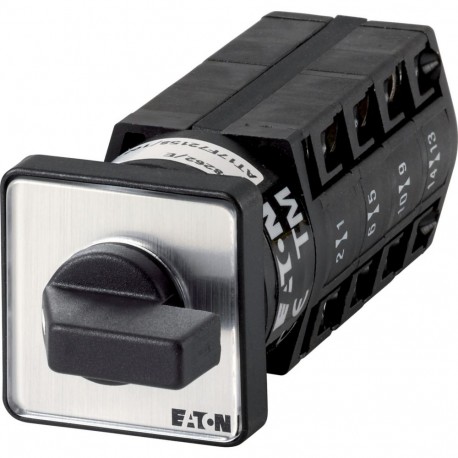

TM-4-8294/E 022672 EATON ELECTRIC commutatore, Contatti: 8, 10 A, targhetta frontale: 1-0-2, 90 °, permanent..
TM-4-8294/E
022672
EATON-MOELLER
commutatore, Contatti: 8, 10 A, targhetta frontale: 1-0-2, 90 °, permanente, da incasso
apparecchi elettrici a bassa tensione > interruttore
Sezionatori e interruttori a camme
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲commutatore, Contatti: 8, 10 A, targhetta frontale: 1-0-2, 90 °, permanente, da incasso
Commutatore, Assortimento: apparecchio di comando, Rilevatore tipo: TM, con leva nera e targhetta frontale, Contatti: 8, Grado di protezione: Frontale IP65, Forma costruttiva: da incasso, Angolo di manovra: 90 °, Caratteristica di commutazione: permanente, con posizione 0, targhetta frontale: 1-0-2, Potenza nominale d'impiego AC-23A, 50 - 60 Hz 400 V: P = 3 kW, Corrente nominale ininterrotta: Iu = 10 A, 4 Unità costruttiva/e, Conformità alle norme: IEC/EN 60947, VDE 0660, CSA, UL, Interruttori di comando secondo IEC/EN 60947-5-1, Sezionatore ausiliario secondo IEC/EN 60947-5-1
Programma di fornitura
Assortimento
apparecchio di comando
Rilevatore tipo
TM
Funzione di base
commutatore
con leva nera e targhetta frontale
Contatti
8
Grado di protezione
Frontale IP65
Forma costruttiva
da incasso
Simbolo circuitale
Angolo di manovra
90 °
Caratteristica di commutazione
permanente
con posizione 0
con posizione 0
Codice design
8294
Nr. targhetta frontale
targhetta frontale
1-0-2
Potenza nominale d'impiego AC-23A, 50 - 60 Hz [P]
400 V [P]
3 kW
Corrente nominale ininterrotta [Iu]
10 A
Nota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Numero delle unità costruttive
4 Unità costruttiva/e
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660, CSA, UL
Interruttori di comando secondo IEC/EN 60947-5-1
Sezionatore ausiliario secondo IEC/EN 60947-5-1
Interruttori di comando secondo IEC/EN 60947-5-1
Sezionatore ausiliario secondo IEC/EN 60947-5-1
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientea giorno
-25 - +50 °C
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di tenuta ad impulso [Uimp]
4000 V AC
Posizione di montaggio
facoltativa
Contatti relè
Parametri elettriciTensione nominale di impiego [Ue]
500 V AC
Parametri elettriciCorrente nominale ininterrotta [Iu]
10 A
Parametri elettriciNota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Resistenza al corto circuitocon fusibili portata max.
10 A gG/gL
Potere d'interruzione
Sezionamento sicuro secondo EN 61140Perdite per effetto joule per contatto con Ie
0.15 W
Sezionamento sicuro secondo EN 61140Dissipazione termica per circuito ausiliario con Ie(AC-15/230 V)
0.15 W
Durata meccanica [Manovre]
>1 x 106
Frequenza di manovra massima [Manovre/h]
1200
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
3 kW
Affidabilità dei contatti per 24 V DC, 10 mA [Probabilità di errore]
<10-5,< 1 errori su 100.000 operazioni di commutazione HF
Sezioni di collegamento
rigido o semirigido
1 x 1,5
2 x 1,5 mm2
2 x 1,5 mm2
Flessibile con puntalino secondo DIN 46228
1 x 1,0
2 x 1,0 mm2
2 x 1,0 mm2
flessibile
1 x 1,5
2 x 1,5 mm2
2 x 1,5 mm2
Vite di collegamento
M2,5
Coppia di serraggio vite di collegamento
0.4 Nm
Dati di potenza approvati
Contatti relèTensione nominale di impiego [Ue]
300 V AC
Contatti relèCorrente nominale continuativa max.Circuito principaleGeneral use
10 A
Contatti relèCorrente nominale continuativa max.Contatti ausiliariGeneral Use [IU]
10 A
Contatti relèCorrente nominale continuativa max.Contatti ausiliariPilot Duty
A 300
Potere d'interruzioneMassima potenza motoremonofase120 V AC
0.33 HP
Potere d'interruzioneMassima potenza motoremonofase240 V AC
0.75 HP
Potere d'interruzioneMassima potenza motoremonofase277 V AC
0.75 HP
Potere d'interruzioneMassima potenza motoretrifase120 V AC
0.75 HP
Potere d'interruzioneMassima potenza motoretrifase240 V AC
1 HP
Sezioni di collegamentorigido o flessibile con puntalino
14 AWG
Sezioni di collegamentoVite di collegamento
M2,5
Sezioni di collegamentoCoppia di serraggio
3.5 lb-in
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
10 A
Dissipazione per polo, in funzione della corrente [Pvid]
0.15 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
Resistenza UV solo in combinazione con un tettuccio di protezione.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / interruttore (EC001105)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttore Di Carico, Sezionatore, Interruttore Di Comando / Commutatore ([email protected] [AKF062013])
esecuzione
commutatore
numero di poli
4
con posizione zero
sì
con ritorno in posizione zero
no
corrente nominale permanente Iu
10 A
corrente d’esercizio nominale Ie per AC-3, 400 V
0 A
potenza d’esercizio nominale per AC-3, 400 V
4.4 kW
grado di protezione (IP), lato frontale
IP65
tipo di protezione NEMA, lato frontale
altri
numero di contatti ausiliari, contatti di riposo
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, invertitori
0
adatto per fissaggio a terra
no
adatto per fissaggio frontale
sì
adatto per montaggio distributore
no
adatto per costruzione intermedia
no
apparecchio completo nella cassa
no
materiale della scatola
plastica
esecuzione dell’elemento di azionamento
manetta
tipo di collegamento circuito elettrico principale
raccordo a vite
Approvazioni
Product Standards
UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94; IEC/EN 60947-3; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
UL report applies to both US and Canada
North America Certification
UL listed, certified by UL for use in Canada
Degree of Protection
IEC: IP65; UL/CSA Type: –
Dimensioni
Foratura antina
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 928 Kbytes |
|
| TM-4-8294/E 022672 IT_022672.pdf | 309 Kbytes |
|
