T3-4-8223/XZ

020557

EATON-MOELLER

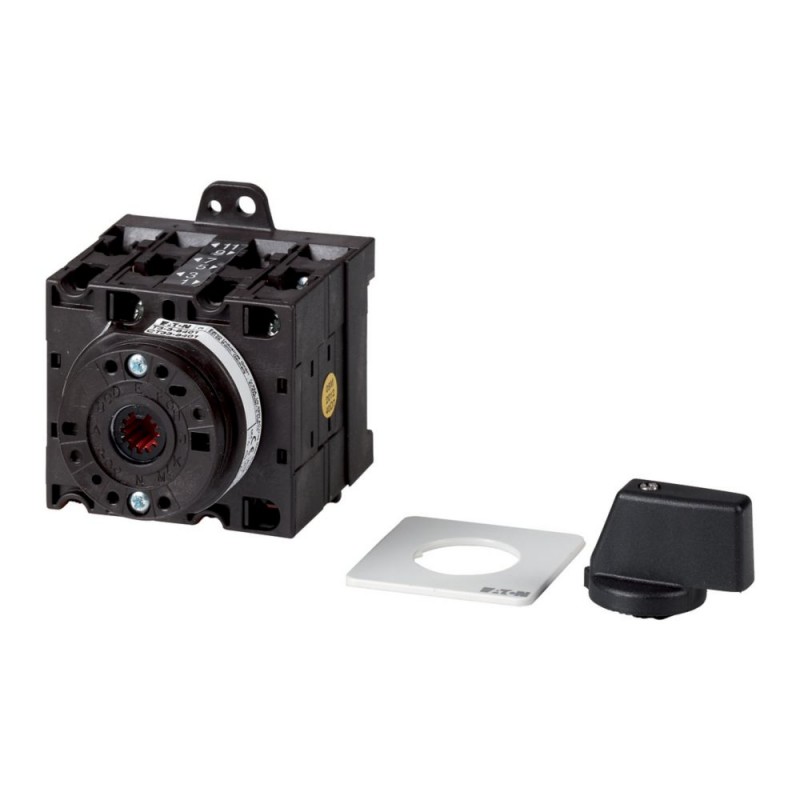

commutatore, Contatti: 8, 32 A, 90 °, a comando rinviato, Interruttore base

Maggiori dettagli


apparecchi elettrici a bassa tensione > interruttore

Sezionatori e interruttori a camme

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $111.65
Prezzo unitario: $111.65

Quantità Prezzo
1+$111.65
2+$95.12
3+$88.40
4+$86.97
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


commutatore, Contatti: 8, 32 A, 90 °, a comando rinviato, Interruttore base
Commutatore, Assortimento: apparecchio di comando, Rilevatore tipo: T3, Contatti: 8, Forma costruttiva: a comando rinviato, Interruttore base, Angolo di manovra: 90 °, Potenza nominale d'impiego AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Corrente nominale ininterrotta: Iu = 32 A, 4 Unità costruttiva/e, Conformità alle norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, Sezionatori di potenza secondo IEC/EN 60947-3

Programma di fornitura

Assortimento
apparecchio di comando
Rilevatore tipo
T3
Funzione di base
commutatore
Contatti
8
Forma costruttiva
a comando rinviato
Interruttore base
Simbolo circuitale
115S340-2
Angolo di manovra
90 °
Codice design
8223
Nr. targhetta frontale
115K008
Potenza nominale d'impiego AC-23A, 50 - 60 Hz [P]
400 V [P]
15 kW
Corrente nominale ininterrotta [Iu]
32 A
Nota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Numero delle unità costruttive
4 Unità costruttiva/e

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660, IEC/EN 60204
Sezionatori di potenza secondo IEC/EN 60947-3
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientea giorno
-25 - +50 °C
Temperatura ambientein custodia
-25 - +40 °C
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di tenuta ad impulso [Uimp]
6000 V AC
Resistenza agli urti
15 g
Posizione di montaggio
facoltativa
Contatti relè
Parametri elettriciTensione nominale di impiego [Ue]
690 V AC
Parametri elettriciCorrente nominale ininterrotta [Iu]
32 A
Parametri elettriciNota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Carico con funzione intermittente, Classe 12A PARTIRE DA 25 % ED
2 x Ie
Carico con funzione intermittente, Classe 12A PARTIRE DA 40 % ED
1.6 x Ie
Carico con funzione intermittente, Classe 12A PARTIRE DA 60 % ED
1.3 x Ie
Resistenza al corto circuitocon fusibili portata max.
35 A gG/gL
Resistenza alla corrente di breve durata (Corrente 1-s) [Icw]
650 Aeff
Nota sulla corrente nominale ammissibile di breve durata Icw
Corrente 1 secondo
Corrente di cortocircuito [Iq]
1 kA
Potere d'interruzione
Potere nominale di chiusura cos ϕ secondo IEC 60947-3
320 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3230 V
260 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3400/415 V
260 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3500 V
240 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3690 V
170 A
Sezionamento sicuro secondo EN 61140tra i contatti
440 V AC
Sezionamento sicuro secondo EN 61140Perdite per effetto joule per contatto con Ie
1.1 W
Sezionamento sicuro secondo EN 61140Dissipazione termica per circuito ausiliario con Ie(AC-15/230 V)
1.1 W
Durata meccanica [Manovre]
>0.5 x 106
Frequenza di manovra massima [Manovre/h]
1200
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]220 V 230 V [P]
5.5 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]230 V stella-triangolo [P]
7.5 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]400 V 415 V [P]
11 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]400 V stella-triangolo [P]
15 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]500 V [P]
15 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]500 V stella-triangolo [P]
18.5 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]690 V [P]
11 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]690 V stella-triangolo [P]
22 kW
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori230 V [Ie]
23.7 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori230 V stella-triangolo [Ie]
32 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori400V 415 V [Ie]
23.7 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori400 V stella-triangolo [Ie]
32 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori500 V [Ie]
23.7 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori500 V stella-triangolo [Ie]
32 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori690 V [Ie]
14.7 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori690 V stella-triangolo [Ie]
25.5 A
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]230 V [P]
7.5 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
15 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]500 V [P]
15 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]690 V [P]
15 kW
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori230 V [Ie]
32 A
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori400 V 415 V [Ie]
32 A
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori500 V [Ie]
26.4 A
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori690 V [Ie]
17 A
Tensione continuaDC-1, Interruttori di manovra L/R = 1 msCorrente nominale di impiego [Ie]
25 A
Tensione continuaDC-1, Interruttori di manovra L/R = 1 msTensione su ogni contatto da inserire in serie
60 V
Tensione continuaDC-21A [Ie]Corrente nominale di impiego [Ie]
1 A
Tensione continuaDC-21A [Ie]Contatti
1 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms24 VCorrente nominale di impiego [Ie]
25 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms24 VContatti
1 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms48 VCorrente nominale di impiego [Ie]
25 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms48 VContatti
2 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms60 VCorrente nominale di impiego [Ie]
25 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms60 VContatti
3 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms120 VCorrente nominale di impiego [Ie]
12 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms120 VContatti
3 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms240 VCorrente nominale di impiego [Ie]
5 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms240 VContatti
5 Numero
Tensione continuaDC-13, Interruttori di comando L/R = 50 msCorrente nominale di impiego [Ie]
20 A
Tensione continuaDC-13, Interruttori di comando L/R = 50 msTensione su ogni contatto da inserire in serie
24 V
Affidabilità dei contatti per 24 V DC, 10 mA [Probabilità di errore]
<10-5,< 1 errori su 100.000 operazioni di commutazione HF
Sezioni di collegamento
rigido o semirigido
1 x (1 - 6)
2 x (1 - 6) mm2
Flessibile con puntalino secondo DIN 46228
1 x (0,75 - 4)
2 x (0,75 - 4) mm2
Vite di collegamento
M4
Coppia di serraggio vite di collegamento
1.6 Nm
Parametri tecnici di sicurezza
Note
B10dValori secondo EN ISO 13849-1, tabella C1
Dati di potenza approvati
Sezioni di collegamentoVite di collegamento
M4

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
32 A
Dissipazione per polo, in funzione della corrente [Pvid]
1.1 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
Resistenza UV solo in combinazione con un tettuccio di protezione.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / interruttore (EC001105)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttore Di Carico, Sezionatore, Interruttore Di Comando / Commutatore ([email protected] [AKF062013])
esecuzione
commutatore
numero di poli
3
con posizione zero
no
con ritorno in posizione zero
no
corrente nominale permanente Iu
32 A
corrente d’esercizio nominale Ie per AC-3, 400 V
23.7 A
potenza d’esercizio nominale per AC-3, 400 V
12 kW
grado di protezione (IP), lato frontale
IP65
tipo di protezione NEMA, lato frontale
altri
numero di contatti ausiliari, contatti di riposo
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, invertitori
0
adatto per fissaggio a terra
sì
adatto per fissaggio frontale
no
adatto per montaggio distributore
no
adatto per costruzione intermedia
sì
apparecchio completo nella cassa
no
materiale della scatola
plastica
esecuzione dell’elemento di azionamento
altri
tipo di collegamento circuito elettrico principale
raccordo a vite

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 928 Kbytes
T3-4-8223/XZ 020557 IT_020557.pdf 219 Kbytes T3-4-8223/XZ 020557 IT_020557.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
