> >>SOL30/4MC4 120923 ELECTRIC Sezionatore di potenza, DC, 30A, 4 stringhe MC4
Prodotto precedente Prodotto successivo

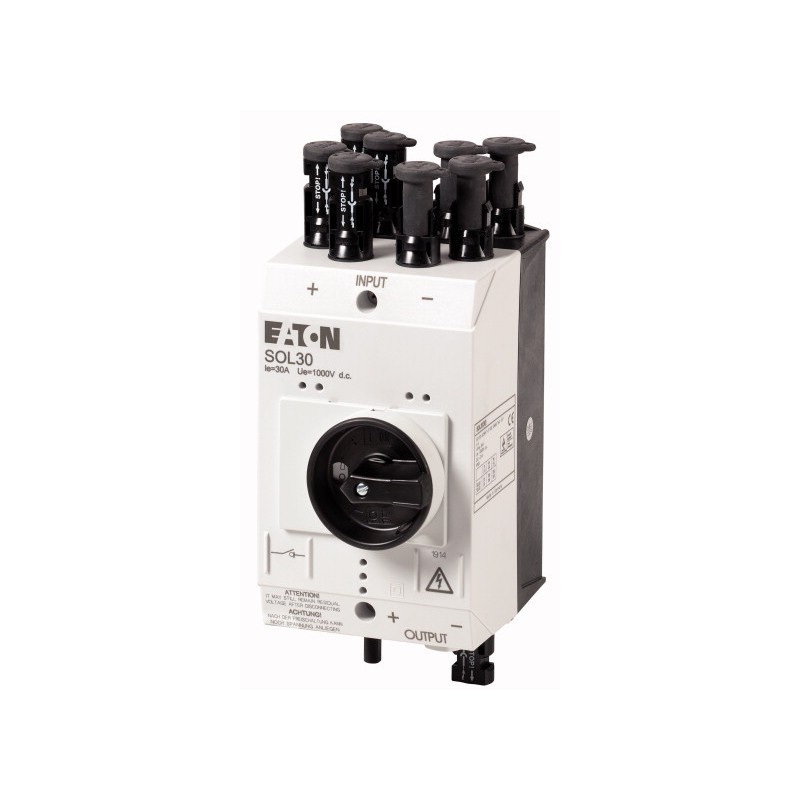

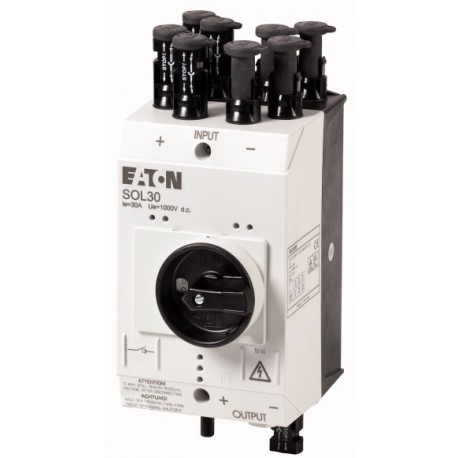

SOL30/4MC4 120923 EATON ELECTRIC Sezionatore di potenza, DC, 30A, 4 stringhe MC4 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

SOL30/4MC4 120923 EATON ELECTRIC Sezionatore di potenza, DC, 30A, 4 stringhe MC4

SOL30/4MC4

120923

SOL30-4MC4

EATON-MOELLER

Sezionatore di potenza, DC, 30A, 4 stringhe MC4

Maggiori dettagli


Aparamenta Sistemi fotovoltaici

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Sezionatore di potenza, DC, 25A, 4 stringhe MC4
Sezionatore di potenza, Lucchettabilità: in posizione OFF: si, Grado di protezione: IP65, Conformità alle norme: IEC/EN 60947-3, Certificato TÜV

Programma di fornitura

Assortimento
Apparecchiature per fotovoltaico
Sotto gamma
sezionatore di potenza DC
Tensione nominale d'impiego [Ue]
1000 V
Grado di protezione
IP65
Classe di protezione
2
Numero di conduttori
a 2 poli
Ingressi
Numero delle stringhe ingressi
4
Tipo di collegamento ingressi
MC4
Uscite
Numero di linee delle uscite
1
Tipo di collegamento uscite
MC4
Corrente nominale di esercizio con DC-21A [Ie]
30 A
Corrente nominale di esercizio a DC-PV1 [Ie]
30 A
Corrente nominale di esercizio a DC-PV2 [Ie]
10 A
Forma costruttiva
in custodia

Dati tecnici

Corrente nominale d'impiego Iecon DC-21A [Ie]
30 A
Corrente nominale di esercizio a DC-PV1 [Ie]
30 A
Corrente nominale di esercizio a DC-PV2 [Ie]
10 A
Poli
a 2 poli
Tensione nominale d'impiego [Ue]
1000 V
Caratteristiche del sezionatore
Sì
Conformità alle norme
IEC/EN 60947-3
Durata meccanica [Manovre]
100000
elettrico
1500 Manovre
Max. frequenza di manovra [man/h]
120 man/h
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente
-25 - +60
Posizione di montaggio
facoltativa
Grado di protezione
IP65
Dimensioni
Larghezza
100 mm
Altezza
215 mm
Profondità
120 mm
Peso
0.42 kg
Lucchettabilità
in posizione OFF: si
Corrente nominale ammissibile di breve durata (t=1s) [Icw]
0.36 kA
fino a 440 V 50/60 Hz [Icm]
0.32 kA
Resistenza interna
7 mΩ

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+60 °C

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / sezionatore di carico (EC000216)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttore Di Carico, Sezionatore, Interruttore Di Comando / Sezionatore compatto ([email protected] [AKF060013])
esecuzione come interruttore principale
no
esecuzione come interruttore di manutenzione/riparazione
no
esecuzione come interruttore di sicurezza
no
esecuzione come dispositivo di arresto d’emergenza
no
esecuzione come invertitore
no
numero di interruttori
1
max. tensione d’esercizio nominale Ue per AC
0 V
tensione d’esercizio nominale
1000 - 1000 V
corrente nominale permanente Iu
30 A
corrente nominale permanente a AC-23, 400V
0 A
corrente nominale permanente per AC-21, 400 V
0 A
potenza d’esercizio nominale per AC-3, 400 V
0 kW
resistenza a corrente di breve durata Icw
0.36 kA
potenza d’esercizio nominale per AC-23, 400V
0 kW
potenza di interruzione a 400 V
30 kW
corrente di corto circuito nominale condizionale Iq
0 kA
numero di poli
2
numero di contatti ausiliari, contatti di riposo
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, invertitori
0
azionamento a motore opzionale
no
azionamento a motore integrato
no
sganciatore di tensione opzionale
sì
tipologia costruttiva dell'apparecchio
apparecchio completo nell’alloggiamento
adatto per fissaggio a terra
sì
adatto per fissaggio frontale a 4 fori
no
adatto per fissaggio frontale centrale
no
adatto per montaggio distributore
no
adatto per costruzione intermedia
no
colore dell’elemento di azionamento
nero
esecuzione dell’elemento di azionamento
manetta
bloccabile
no
tipo di collegamento circuito elettrico principale
altri
grado di protezione (IP), lato frontale
IP65
tipo di protezione (NEMA)
altri

Approvazioni

Specially designed for North America
No

Dimensioni

1210DIM-44

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
SOL30/4MC4 SOL30-4MC4 120923 IT_120923.pdf 217 Kbytes SOL30/4MC4 SOL30-4MC4 120923 IT_120923.pdf
