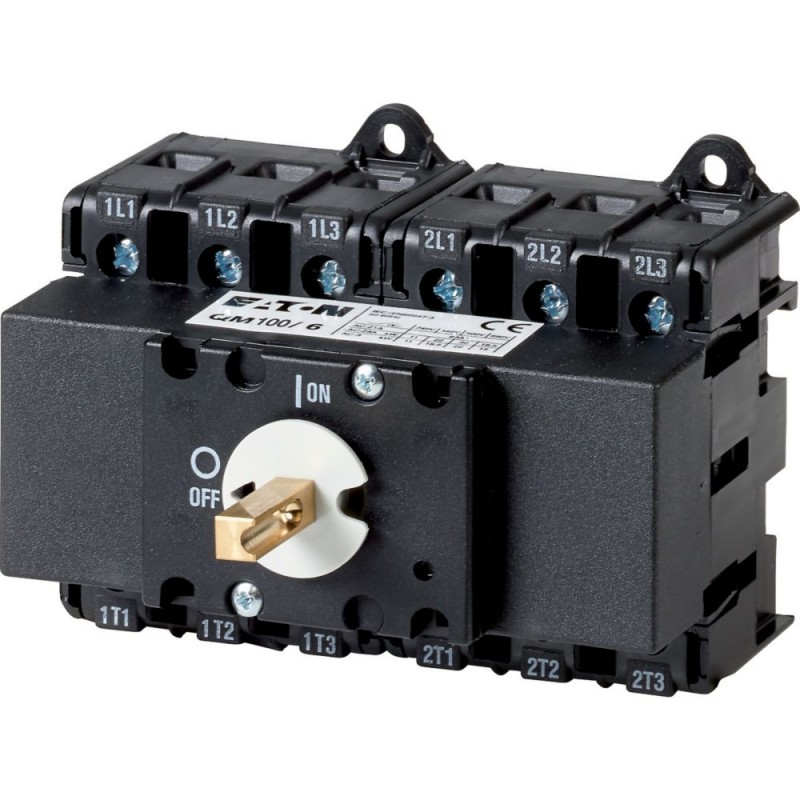

QM100/6 1319814 EATON MOELLER Sezionatore di potenza, 6p, 100A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

QM100/6 1319814 EATON MOELLER Sezionatore di potenza, 6p, 100A

QM100/6

1319814

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

Sezionatore di potenza, 6p, 100A

Maggiori dettagli


Interruttori Di Manovra Sezionatori

Dumeco Switch-Disconnectors- EATON - MOELLER

Dumeco Switch-Disconnectors- EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$160.86
2+$156.74
3+$154.70
4+$153.39
5+$152.80
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  sezionatore di potenza
Interruttori generali
Interruttori di manutenzione
Rilevatore tipo
  QM
arresto d'emergenza
  optional

  senza maniglia rotativa
con asse di azionamento, 6 mm quadrato
Informazioni sull'entità della fornitura
  Contatto ausiliario o conduttore di neutro equipaggiabile successivamente.
Numero di poli
  a 6 poli
Contatti ausiliari


 Contatto NA0

 Contatto NC0
Grado di protezione
  IP20
Forma costruttiva
  a comando rinviato


Potenza nominale d'impiego AC-23A, 50 - 60 Hz

400 V
PkW37
Corrente nominale ininterrotta
IuA80
Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 60947, VDE 0660, IEC/EN 60204,
Sezionatori di potenza secondo IEC/EN 60947-3
Certificazioni
  CE, RoHs
Categoria di sovratensione/grado di inquinamento
  III/3
Posizione di montaggio
  facoltativa
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
  Protezione contro i contatti delle dita e del dorso della mano
Contatti relè
Valori meccanici

Numero di poli
  a 6 poli
Contatti ausiliari


 Contatto NA0

 Contatto NC0
Parametri elettrici

Corrente nominale ininterrotta
IuA80
Nota sulla corrente nominale ininterrotta Iu
  La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Potere d'interruzione
Sezionamento sicuro secondo EN 61140

Perdite per effetto joule per contatto con Ie
 W8
Parametri tecnici di sicurezza
Note
  B10d Valori secondo EN ISO 13849-1, tabella C1
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA80
Dissipazione per polo, in funzione della corrente
PvidW8
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW0
Potere di dissipazione
PveW0
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dimensioni
