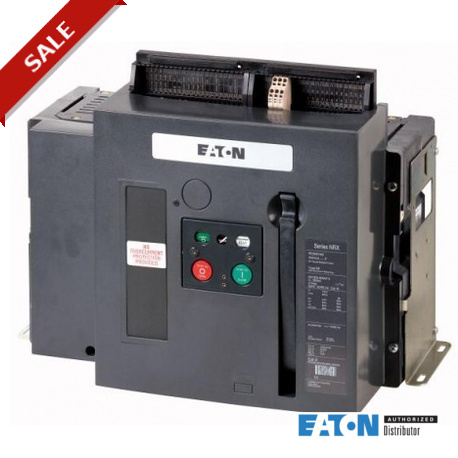

INX40N4-20F 150105 EATON MOELLER Sezionatore di potenza, 4p, 2000 A, fisso Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

INX40N4-20F 150105 EATON MOELLER Sezionatore di potenza, 4p, 2000 A, fisso

INX40N4-20F

150105

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

Sezionatore di potenza, 4p, 2000 A, fisso

Maggiori dettagli


Interruttore Magnetotermico Interruttori Magnetotermici

Interruttori IZM - EATON - MOELLER

IN sezionatori - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  Interruttore aperto/interruttore di potenza
Assortimento
  Sezionatore di potenza aperto
Portata
  Fino a 4000 A
Tecnica di installazione
  Montaggio fisso
Grandezza
  INX40
Tecnica di sgancio
  senza sganciatore
Norma/Approvazione
  IEC
Numero di poli
  a 4 poli
Grado di protezione
  IP20, IP55 con calotta di protezione, cornice porta IP41

  equipaggiabile successivamente con un'ampia gamma di accessori
Corrente nominale = corrente nominale ininterrotta
In = IuA2000
Making capacity Icm to 440 V 50/60 Hz
IcmkA187
t = 1 s
IcwkA85
t = 3 s
IcwkA53
Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 60947
Temperatura ambiente

Stoccaggio
ϑ°C-40 - +70
Temperatura ambiente
 °C-25 - +70
Posizione di montaggio

Categoria d'uso
  b
Grado di protezione
  IP20, IP55 con calotta di protezione, cornice porta IP41
Senso di alimentazione
  A piacere
Circuito principale
Corrente nominale = corrente nominale ininterrotta
In = IuA2000
Corrente nominale ininterrotta a 50 ℃
IuA2000
Corrente nominale ininterrotta a 60 ℃
IuA2000
Corrente nominale ininterrotta a 70 ℃
IuA2000
Tensione nominale di tenuta ad impulso
UimpV AC12000
Tensione nominale d'impiego
UeV AC690
Categoria di sovratensione/grado di inquinamento
  III/3
Tensione nominale di isolamento
UiV1000
Potere d'interruzione
Potere nominale di chiusura sotto corto circuito
Icm
fino a 440 V 50/60 Hz
IcmkA187
fino a 690 V 50/60 Hz
IcmkA166
Corrente nominale di breve durata ammissibile 50/60 Hz

Corrente nominale ammissibile di breve durata (t=1s)
IcwkA66
t = 3 s
IcwkA53
Tempi di commutazione

Tempo di inserzione tramite bobina di inserzione
 ms35
Tempo di disinserzione totale tramite sganciatore a lancio di corrente
 ms22


Tempo di disinserzione totale tramite sganciatore di minima tensione
 ms37
Massima frequenza di manovra
 Manovre/h
Frequenza di manovra massima
Manovre/h 60
Dissipazione con corrente nominale In con carico simmetrico a 3 fasi

A incasso fisso
 W150
Peso
A incasso fisso

a 3 poli
 kg43
a 4 poli
 kg56
Sezioni di collegamento
Sbarra in Cu

A incasso fisso

nero
 mm2 x 80 x 10

  Si tratta in questo caso di valori utilizzati in impianti propri. Tali valori dipendono dalla temperatura presente intorno all'interruttore e sono influenzati dalla temperatura ambiente, dal grado di protezione (IP), dall'altezza di montaggio, dalla compartimentazione ed eventualmente dall'aerazione esterna. A seconda del tipo di impianto può risultare un declassamento che può essere compensato aumentando la sezione. Le prove di riscaldamento condotte nei singoli quadri elettrici forniscono informazioni precise.
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA2000
Dissipazione dell'apparecchio, in funzione della corrente
PvidW150
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C70
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Version as main switch
  Yes
Version as maintenance-/service switch
  No
Version as safety switch
  No
Version as emergency stop installation
  No
Version as reversing switch
  No
Max. rated operation voltage Ue AC
 V690
Rated operating voltage
 V690 - 690
Rated permanent current Iu
 A2000
Rated permanent current at AC-21, 400 V
 A0
Rated operation power at AC-3, 400 V
 kW0
Rated short-time withstand current lcw
 kA85
Rated operation power at AC-23, 400 V
 kW0
Switching power at 400 V
 kW0
Conditioned rated short-circuit current Iq
 kA187
Number of poles
  4
Number of auxiliary contacts as normally closed contact
  0
Number of auxiliary contacts as normally open contact
  0
Number of auxiliary contacts as change-over contact
  2
Motor drive optional
  Yes
Motor drive integrated
  No
Voltage release optional
  Yes
Device construction
  Built-in device fixed built-in technique
Suitable for ground mounting
  Yes
Suitable for front mounting 4-hole
  No
Suitable for front mounting center
  No
Suitable for distribution board installation
  Yes
Suitable for intermediate mounting
  No
Colour control element
  Green
Type of control element
  Push button
Interlockable
  Yes
Type of electrical connection of main circuit
  Rail connection
Degree of protection (IP), front side
  IP20
