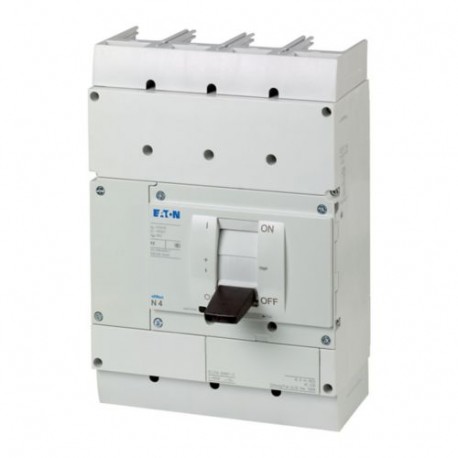

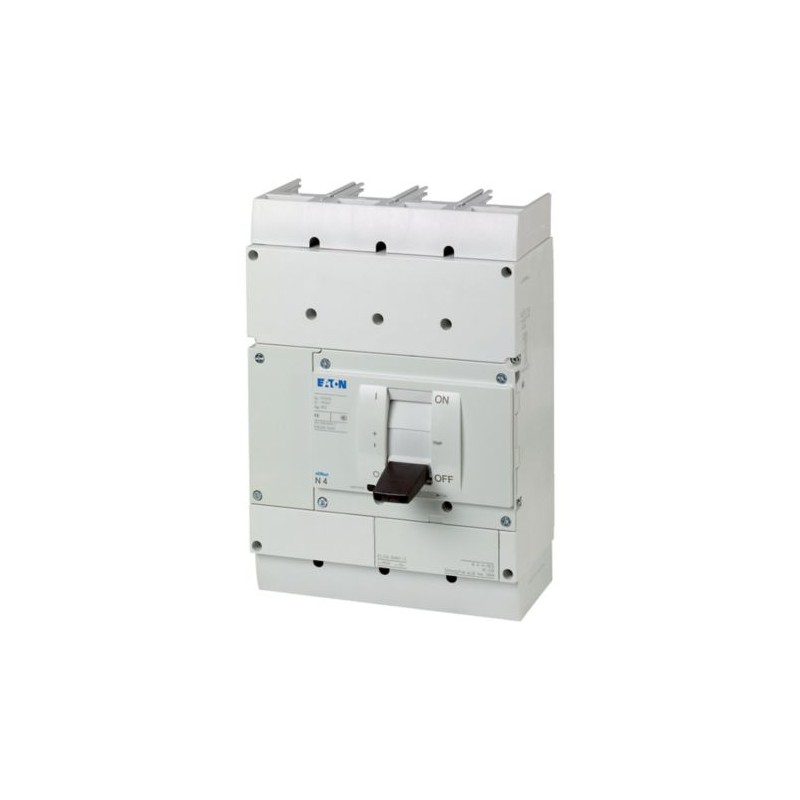

N4-4-1250-S1-DC 119886 EATON MOELLER Sezionatore di potenza 4p 1250A 1000VDC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

N4-4-1250-S1-DC 119886 EATON MOELLER Sezionatore di potenza 4p 1250A 1000VDC

N4-4-1250-S1-DC

119886

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

Sezionatore di potenza 4p 1250A 1000VDC

Maggiori dettagli


Interruttori Protezione Motore Salvamotori

Protezione del motore Interruttori PKZ - EATON - MOELLER

Protezione di impianti fotovoltaici - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  sezionatore di potenza
Funzione di protezione
  Sezionatore di potenza/Interruttore generale
Applicazioni fotovoltaiche
Assortimento
  Sezionatore di potenza DC
Campo d'impiego
  Edificio non ad uso residenziale
Superfici libere
Sigla
  N...DC
Norma/Approvazione
  IEC
Tecnica di installazione
  Montaggio fisso
Grandezza
  N4
Descrizione
  IEC/EN 60947-3
CCC China Compulsory Certificate
Caratteristiche da interruttore generale, compreso sistema a vincolo completo secondo IEC/EN 60204 e VDE 0113.
Caratteristiche di separazione secondo IEC/EN 60947-3 e VDE 0660
I sezionatori di potenza N possono inoltre essere combinati con sganciatori di tensione NZM...-XU, NZM...-XA, contatti ausiliari e anche con il comando a distanza NZM...-XR....
Per l'azionamento in corrente continua è necessario un collegamento in serie di tutti e 4 i contatti. Vedere rappresentazione accessori kit di montaggio ponticelli.
Fornitura standard: collegamento a vite, morsetto a mantello opzionale.
Con reti senza messa a terra (ad es. IT) eseguire l'installazione in modo da escludere una messa a terra doppia.
Interruttore con combinabile con connessione a innesto/estrazione e/o attacco posteriore.
N4-4-...-S15-DC alimentazione e derivazione solo da sotto.
Possibilità di collegamento

Numero di poli
  Apparecchio base a 4 poli, utilizzabile a 1 o 2 poli a seconda del tipo di cablaggio
Dotazione standard
  collegamento a vite
Posizioni di commutazione
  I, +, 0
Corrente nominale = corrente nominale ininterrotta
In = IuA1250
Comando a distanza / Sgancio
  telecomandabile con sganciatore di tensione/comando a distanza
Frequenza nominale di impiego
  DC
Dati tecnici
Sezionatori di potenza
Tensione nominale d'impiego max.
UeV DC1000
Corrente nominale ininterrotta con ponti di collegamento

at 40°
  1250
at 65°
  1250

  I dati relativi alla corrente nominale ininterrotta sono validi a 65° C, inclusi i ponticelli di collegamento.
Categoria d'uso
  DC-22A
Corrente nominale d'impiego
IeA
DC 22-A
IeA1250
Categoria di sovratensione/grado di inquinamento
  III/3
Tensione nominale di isolamento
UiV1250
Corrente nominale di breve durata ammissibile
t = 0.1 s
 kA34
Durata meccanica
Max. frequenza di manovra
man/hman/h60
Durata meccanica
Manovre 10000

  Durata meccanica: scatto max. 50% da parte dello sganciatore A/U
Durata, elettrica
electrical (DC 22)
Operations 500
Dissipazioni termiche per polo con Iu riferite alla massima corrente nominale d'impiego per la grandezza in oggetto
 W44,25
Sezioni di collegamento
Dotazione standard
  collegamento a vite
Cavo circolare Cu

Morsetto a tunnel

flessibile
 mm2
4 fori
 mm24 x (50 - 240)
Collegamento a bullone

direttamente sull'interruttore

flessibile
 mm21 x (120 - 185)
4 x (50 - 185)
Piastra di collegamento

1 foro
min.mm21 x (120 - 300)
1 foro
max.mm22 x (95 - 300)
Piastra di collegamento

2 fori
min.mm22 x (95 - 185)
2 fori
max.mm24 x (35 - 185)
Piastre di collegamento allargate
 mm2
Piastre di collegamento allargate
 mm24 x 300
6 x (95 - 240)
Cavo in alluminio o rame



flessibile
 mm2
4 fori
 mm24 x (25 - 240)
Collegamento a bullone e collegamento posteriore

Bandella in rame, forata
min.mm(2x) 10 x 50 x 1.0
Bandella in rame, forata
max.mm(2x) 10 x 50 x 1.0
Piastre di collegamento allargate
 mm(2x) 10 x 80 x 1,0
Bandella in rame (numero lamelle x larghezza x spessore lamelle)

Morsetto piatto per bandella in rame semplice


min.mm6 x 16 x 0.8

max.mm(2x) 10 x 32 x 1.0
Piastra di collegamento

1 foro
 mm(2x) 10 x 50 x 1,0
Collegamento a bullone e collegamento posteriore

Bandella in rame, forata
min.mm(2x) 10 x 50 x 1.0
Bandella in rame, forata
max.mm(2x) 10 x 50 x 1.0
Piastre di collegamento allargate
 mm(2x) 10 x 80 x 1,0
Sbarra in rame (larghezza x profondità)
mm
Collegamento a bullone e collegamento posteriore

Collegamento a bullone
  M10
direttamente sull'interruttore


min.mm25 x 5

max.mm2 x (50 x 10)
2 x (80 x 10)
Piastra di collegamento

1 foro
min.mm25 x 5
1 foro
max.mm2 x (50 x 10)
Piastra di collegamento

2 fori
 mm2 x (50 x 10)
Piastre di collegamento allargate
 mm
Piastre di collegamento allargate
min.mm60 x 10
Piastre di collegamento allargate
max.mm2 x (10 x 80)
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA1250
Dissipazione dell'apparecchio, in funzione della corrente
PvidW231.25
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Version as main switch
  Yes
Version as maintenance-/service switch
  Yes
Version as safety switch
  No
Version as emergency stop installation
  Yes
Version as reversing switch
  No
Max. rated operation voltage Ue AC
 V0
Rated operating voltage
 V1000 - 1000
Rated permanent current Iu
 A1250
Rated permanent current at AC-21, 400 V
 A0
Rated operation power at AC-3, 400 V
 kW0
Rated short-time withstand current lcw
 kA25
Rated operation power at AC-23, 400 V
 kW0
Switching power at 400 V
 kW0
Conditioned rated short-circuit current Iq
 kA100
Number of poles
  4
Number of auxiliary contacts as normally closed contact
  0
Number of auxiliary contacts as normally open contact
  0
Number of auxiliary contacts as change-over contact
  0
Motor drive optional
  Yes
Motor drive integrated
  No
Voltage release optional
  Yes
Device construction
  Built-in device fixed built-in technique
Suitable for ground mounting
  Yes
Suitable for front mounting 4-hole
  No
Suitable for front mounting center
  No
Suitable for distribution board installation
  Yes
Suitable for intermediate mounting
  Yes
Colour control element
  Black
Type of control element
  Rocker lever
Interlockable
  Yes
Type of electrical connection of main circuit
  Screw connection
Degree of protection (IP), front side
  IP20
Dimensioni
Blow out area, minimum clearance to other parts 260 mm
Minimum clearance to adjacent parts 15 mm
