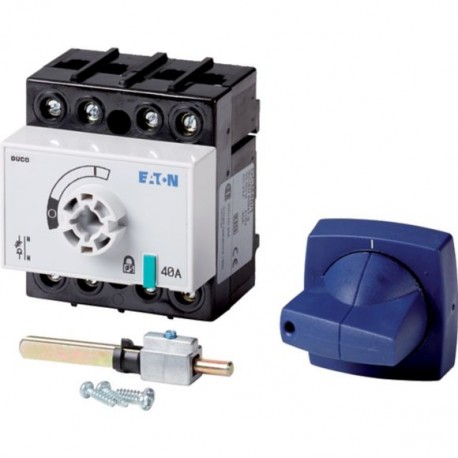

DCM40/1 +CM 1314107 EATON MOELLER sezionatore di potenza, 3 poli + N, 40 A, con maniglia rotativa blu e asse.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DCM40/1 +CM 1314107 EATON MOELLER sezionatore di potenza, 3 poli + N, 40 A, con maniglia rotativa blu e asse..

DCM40/1 +CM

1314107

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

sezionatore di potenza, 3 poli + N, 40 A, con maniglia rotativa blu e asse di azionamento, da incasso, collegamento verticale

Maggiori dettagli


Interruttori Di Manovra Sezionatori

Dumeco Switch-Disconnectors- EATON - MOELLER

Dumeco Switch-Disconnectors- EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$59.33
4+$55.75
7+$54.68
10+$54.09
13+$53.70
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  sezionatore di potenza
Interruttori generali
Interruttori di manutenzione
Rilevatore tipo
  DCM

  con maniglia rotativa blu e asse di azionamento
Numero di poli
  3 poli + N (diretto)
Contatti ausiliari


 Contatto NA0

 Contatto NC0
Nota
  1 lucchetto, 5 mm
Lucchettabilità
  lucchettabile in posizione 0
Grado di protezione
  IP20
Forma costruttiva
  da incasso


Simbolo circuitale

Potenza nominale d'impiego AC-23A, 50 - 60 Hz

400 V
PkW20
Corrente nominale ininterrotta
IuA40
Tipi di collegamento
  collegamento verticale
Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 60947, VDE 0660, IEC/EN 60204,
Sezionatori di potenza secondo IEC/EN 60947-3
Certificazioni
  CE, RoHs, KEMA, GOST-R, Lloyds
Temperatura ambiente

Funzionamento
ϑ°C-25 - +55
Stoccaggio
ϑ°C-30 - +80
Categoria di sovratensione/grado di inquinamento
  III/3
Tensione nominale di tenuta ad impulso
UimpkV6
Tensione nominale di isolamento
UiV690
Posizione di montaggio
  facoltativa
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
  Protezione contro i contatti delle dita e del dorso della mano
Contatti relè
Valori meccanici

Numero di poli
  3 poli + N (diretto)
Contatti ausiliari


 Contatto NA0

 Contatto NC0
Parametri elettrici

Tensione nominale di impiego
UeV AC415
Corrente nominale ininterrotta
IuA40
Nota sulla corrente nominale ininterrotta Iu
  La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Resistenza al corto circuito

fusibile
  50
Corrente di cortocircuito
IqkA50
corrente di disinserzione
 kA7
max. energia passante
 kA²s12
Resistenza alla corrente di breve durata (Corrente 1-s)
IcwAeff1000
Nota sulla corrente nominale ammissibile di breve durata Icw
  Corrente 1 secondo
Potere nominale di chiusura sotto corto circuito
IcmkAeff2.2
Potere d'interruzione
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3
 A
400/415 V
 A320
Sezionamento sicuro secondo EN 61140

Perdite per effetto joule per contatto con Ie
 W3
Durata meccanica
Cicli 10000
Tensione alternata

AC-21A

Corrente nominale d'impiego interruttori di potenza

400 V 415 V
IeA40
AC-22A

Corrente nominale d'impiego interruttori di potenza

400 V 415 V
IeA40
AC-23A

Corrente nominale d'impiego interruttori di potenza

400 V 415 V
IeA40
Potenza nominale d'impiego AC-23A, 50 - 60 Hz
PkW
400 V 415 V
PkW20
Sezioni di collegamento
Rigido
 mm22,5 - 16
Flessibile con puntalino secondo DIN 46228
 mm2
flessibile
 mm21,5 - 25
Max. forza di serraggio
 Nm3
Parametri tecnici di sicurezza
Note
  B10d Valori secondo EN ISO 13849-1, tabella C1
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA40
Dissipazione per polo, in funzione della corrente
PvidW3
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW0
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C55
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Version as main switch
  No
Version as maintenance-/service switch
  No
Version as safety switch
  No
Version as emergency stop installation
  No
Version as reversing switch
  No
Max. rated operation voltage Ue AC
 V415
Rated operating voltage
 V415 - 415
Rated permanent current Iu
 A40
Rated permanent current at AC-21, 400 V
 A40
Rated operation power at AC-3, 400 V
 kW0
Rated short-time withstand current lcw
 kA1
Rated operation power at AC-23, 400 V
 kW0
Switching power at 400 V
 kW20
Conditioned rated short-circuit current Iq
 kA0
Number of poles
  3
Number of auxiliary contacts as normally closed contact
  0
Number of auxiliary contacts as normally open contact
  0
Number of auxiliary contacts as change-over contact
  0
Motor drive optional
  No
Motor drive integrated
  No
Voltage release optional
  No
Device construction
  Built-in device fixed built-in technique
Suitable for ground mounting
  Yes
Suitable for front mounting 4-hole
  No
Suitable for front mounting center
  No
Suitable for distribution board installation
  Yes
Suitable for intermediate mounting
  Yes
Colour control element
  -
Type of control element
  Toggle
Interlockable
  No
Type of electrical connection of main circuit
  Screw connection
Degree of protection (IP), front side
  IP20
Dimensioni
