DMVS-160N/3

1814186

EATON-MOELLER

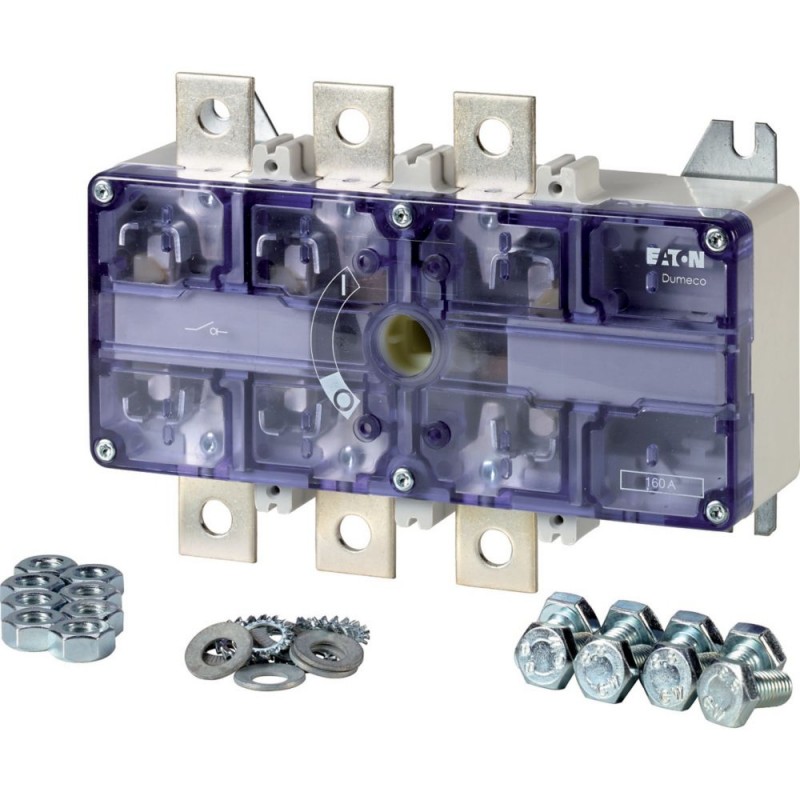

sezionatore di potenza, A 3 poli, 160 A, senza maniglia rotativa e asse di azionamento, in custodia, Foro collegamento 9 mm

Sezionatore di potenza, DMVS, 160 A, A 3 poli, Funzione di arresto optional, senza maniglia rotativa e asse di azionamento, Foro collegamento 9 mm

Maggiori dettagli


apparecchi elettrici a bassa tensione > Sezionatore

Disconnettori per interruttori DUMECO

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $295.60
Prezzo unitario: $295.60

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Sezionatore di potenza, DMVS, 160 A, A 3 poli, Funzione di arresto optional, senza maniglia rotativa e asse di azionamento, Foro collegamento 9 mm
Sezionatore di potenza, Assortimento: sezionatore di potenza, Interruttori generali, Interruttori di manutenzione, Rilevatore tipo: DMV, Funzione di arresto: optional, senza maniglia rotativa e asse di azionamento, Note: contatti visibili, Informazioni sull'entità della fornitura: Contatto ausiliario equipaggiabile successivamente., inclusi accessori di collegamento, A 3 poli, Grado di protezione: IP00, IP20 con copertura per morsetti, Forma costruttiva: in custodia, Potenza nominale d'impiego AC-23A, 50 - 60 Hz 400 V: P = 90 kW, Corrente nominale ininterrotta: Iu = 160 A, Tipi di collegamento: Foro collegamento 9 mm, Conformità alle norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, Sezionatori di potenza secondo IEC/EN 60947-3

Programma di fornitura

Assortimento
sezionatore di potenza
Interruttori generali
Interruttori di manutenzione
Rilevatore tipo
DMVS
Funzione di arresto
optional
senza maniglia rotativa e asse di azionamento
Note
contatti visibili
Informazioni sull'entità della fornitura
Contatto ausiliario equipaggiabile successivamente.
inclusi accessori di collegamento
Numero di poli
A 3 poli
Contatti ausiliari
0 Contatto NA
0 Contatto NC
Grado di protezione
IP00
IP20 con copertura per morsetti
Forma costruttiva
in custodia
000Z428
Simbolo circuitale
115S262
Angolo di manovra
90 °
Potenza nominale d'impiego AC-23A, 50 - 60 Hz [P]
400 V [P]
90 kW
Corrente nominale ininterrotta [Iu]
160 A
Nota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Tipi di collegamento
Foro collegamento 9 mm

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660, IEC/EN 60204
Sezionatori di potenza secondo IEC/EN 60947-3
Certificazioni
CE, RoHs, KEMA, EAC, Lloyds
Temperatura ambienteFunzionamento [ϑ]
-25 - +55 °C
Temperatura ambienteStoccaggio [ϑ]
-30 - +80 °C
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di tenuta ad impulso [Uimp]
8 kV
Tensione nominale di isolamento [Ui]
1000 V
Posizione di montaggio
facoltativa
Contatti relè
Valori meccaniciNumero di poli
A 3 poli
Valori meccaniciContatti ausiliari
0 Contatto NA
Valori meccaniciContatti ausiliari
0 Contatto NC
Parametri elettriciTensione nominale di impiego [Ue]
690 V AC
Parametri elettriciCorrente nominale ininterrotta [Iu]
160 A
Parametri elettriciNota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Resistenza al corto circuitofusibile
500/250
Resistenza al corto circuitoCorrente di cortocircuito [Iq]
In = 500: 50
In = 250: 100 kA
Resistenza al corto circuitocorrente di disinserzione
In = 500: 40
In = 250: 33 kA
Resistenza al corto circuitomax. energia passante
In = 500: 1700
In = 250: 380 kA²s
Resistenza alla corrente di breve durata (Corrente 1-s) [Icw]
12000 Aeff
Nota sulla corrente nominale ammissibile di breve durata Icw
Corrente 0,3 secondi
Dissipazione per polo, in funzione della corrente [Pvid]
1.8 W
Potere d'interruzione
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3400/415 V
1280 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3500 V
1248 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3690 V
1120 A
Sezionamento sicuro secondo EN 61140Perdite per effetto joule per contatto con Ie
2.3 W
Durata meccanica [Cicli]
10000
Tensione alternataAC-21ACorrente nominale d'impiego interruttori di potenza400 V 415 V [Ie]
160 A
Tensione alternataAC-21ACorrente nominale d'impiego interruttori di potenza500 V [Ie]
160 A
Tensione alternataAC-21ACorrente nominale d'impiego interruttori di potenza690 V [Ie]
160 A
Tensione alternataAC-22ACorrente nominale d'impiego interruttori di potenza400 V 415 V [Ie]
160 A
Tensione alternataAC-22ACorrente nominale d'impiego interruttori di potenza500 V [Ie]
160 A
Tensione alternataAC-22ACorrente nominale d'impiego interruttori di potenza690 V [Ie]
160 A
Tensione alternataAC-23ACorrente nominale d'impiego interruttori di potenza400 V 415 V [Ie]
160 A
Tensione alternataAC-23ACorrente nominale d'impiego interruttori di potenza500 V [Ie]
156 A
Tensione alternataAC-23ACorrente nominale d'impiego interruttori di potenza690 V [Ie]
140 A
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
90 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]500 V [P]
110 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]690 V [P]
132 kW
Sezioni di collegamento
Conduttore piatto
120 mm2
Vite di collegamento
M8 x 20
Coppia di serraggio vite di collegamento
14 Nm
Parametri tecnici di sicurezza
Note
B10dValori secondo EN ISO 13849-1, tabella C1

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
160 A
Dissipazione per polo, in funzione della corrente [Pvid]
1.8 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / sezionatore di carico (EC000216)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttore Di Carico, Sezionatore, Interruttore Di Comando / Sezionatore compatto ([email protected] [AKF060013])
esecuzione come interruttore principale
no
esecuzione come interruttore di manutenzione/riparazione
no
esecuzione come interruttore di sicurezza
no
esecuzione come dispositivo di arresto d’emergenza
sì
esecuzione come invertitore
no
numero di interruttori
1
max. tensione d’esercizio nominale Ue per AC
690 V
tensione d’esercizio nominale
690 - 690 V
corrente nominale permanente Iu
160 A
corrente nominale permanente a AC-23, 400V
160 A
corrente nominale permanente per AC-21, 400 V
160 A
potenza d’esercizio nominale per AC-3, 400 V
0 kW
resistenza a corrente di breve durata Icw
12 kA
potenza d’esercizio nominale per AC-23, 400V
90 kW
potenza di interruzione a 400 V
90 kW
corrente di corto circuito nominale condizionale Iq
100 kA
numero di poli
3
numero di contatti ausiliari, contatti di riposo
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, invertitori
0
azionamento a motore opzionale
no
azionamento a motore integrato
no
sganciatore di tensione opzionale
no
tipologia costruttiva dell'apparecchio
apparecchio completo nell’alloggiamento
adatto per fissaggio a terra
sì
adatto per fissaggio frontale a 4 fori
no
adatto per fissaggio frontale centrale
no
adatto per montaggio distributore
no
adatto per costruzione intermedia
no
colore dell’elemento di azionamento
altri
esecuzione dell’elemento di azionamento
altri
bloccabile
no
tipo di collegamento circuito elettrico principale
raccordo a vite
grado di protezione (IP), lato frontale
IP20
tipo di protezione (NEMA)
altri

Dimensioni

1150DIM-50

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON INDUSTRIAL SWITCH DISCONNECTORS EN.pdf 8 Mbytes
DMVS-160N/3 1814186 IT_1814186.pdf 311 Kbytes DMVS-160N/3 1814186 IT_1814186.pdf
