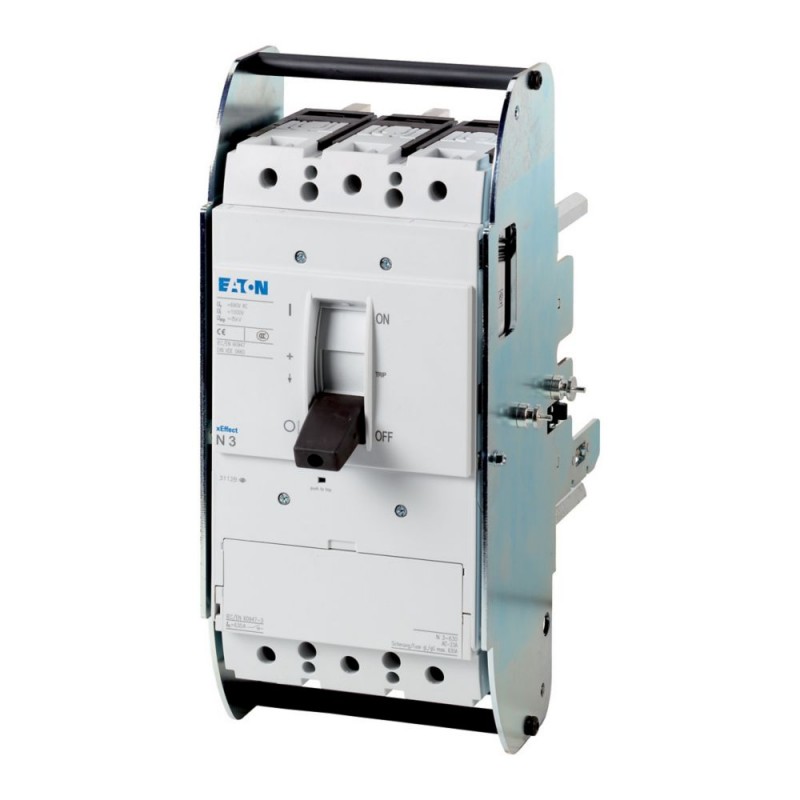

N3-630-AVE 110769 EATON ELECTRIC Sezionatore di potenza 3p 630A + disp. di estrazione Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

N3-630-AVE 110769 EATON ELECTRIC Sezionatore di potenza 3p 630A + disp. di estrazione

N3-630-AVE

110769

EATON-MOELLER

Sezionatore di potenza 3p 630A + disp. di estrazione

Maggiori dettagli


apparecchi elettrici a bassa tensione > Sezionatore

Interruttori automatici con custodia modellata NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $1,679.84
Prezzo unitario: $1,679.84

Quantità Prezzo
1+$1,679.84
2+$1,679.84
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Sezionatore di potenza 3p 630A + disp. di estrazione
I sezionatori di potenza N.. -.. soddisfano le caratteristiche di sezionamento anche per le reti IT con messa a terra. Gli accessori, come ad esempio i kit di montaggio ponticelli, i morsetti di collegamento e le maniglie per comando rinviato e bloccoporta, consentono il montaggio customizzato nei più svariati sistemi di distribuzione. I contatti ausiliari, gli sganciatori di tensione e i comandi a distanza rendono possibili le operazioni di segnalazione e di automazione.note: caratteristiche da interruttore generale, compreso sistema a vincolo completo secondo IEC/EN 60204 e VDE 0113. Caratteristiche del sezionatore secondo IEC/EN 60947-3 e VDE 0660. Protezione contro i contatti accidentali secondo VDE 0160 Parte 100.

Programma di fornitura

Assortimento
sezionatore di potenza
Funzione di protezione
Sezionatore di potenza/Interruttore generale
Norma/Approvazione
IEC
Tecnica di installazione
Tecnica di estrazione
Grandezza
N3
Descrizione
Caratteristiche da interruttore generale, compreso sistema a vincolo completo secondo IEC/EN 60204 e VDE 0113.
Caratteristiche di separazione secondo IEC/EN 60947-3 e VDE 0660
Protezione contro contatti accidentali secondo VDE 0160 parte 100.
Numero di poli
A 3 poli
Posizioni di commutazione
I, +, 0
Corrente nominale = corrente nominale ininterrotta [In= Iu]
630 A
Protezione contro il corto circuito max. fusibile gL
630 A gL

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660
Protezione contro contatti accidentali
protezione contro i contatti con le dita e il dorso della mano secondo DIN EN 50274/VDE 0106 parte 110
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambienteTemperatura ambiente stoccaggio
-40 - +70 °C
Temperatura ambienteFunzionamento
-25 - +70 °C
Resistenza agli urti (semionda 10 ms) secondo IEC 60068-2-27
20 (semionda 20 ms) g
Sezionamento sicuro secondo EN 61140tra contatti ausiliari e contatti principali
500 V AC
Sezionamento sicuro secondo EN 61140tra contatti ausiliari
300 V AC
Posizione di montaggioPosizione di montaggio
Verticale e ruotato di 90° in ogni direzione
con modulo di protezione differenziale XFI:
- NZM1, N1, NZM2, N2: verticale e ruotato di 90° in ogni direzione
con dispositivo rimovibile:
- NZM1, N1, NZM2, N2: verticale, 90° destra/sinistra
con dispositivo estraibile:
- NZM3, N3: verticale, 90° sinistra
- NZM4, N4: verticale
con comando a distanza:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: verticale e ruotato di 90° in ogni direzione

Senso di alimentazione
A piacere
Grado di protezioneApparecchio
nel campo degli elementi di comando: IP20 (grado di protezione base)
Grado di protezioneCustodia
con cornice: IP40
con maniglia per comando rinviato e bloccoporta: IP66
Grado di protezioneMorsetti di collegamento
Morsetto a tunnel: IP10
Separatore di fase e morsetto a nastro: IP00
Sezionatori di potenza
Tensione nominale di tenuta ad impulso [Uimp]Circuito principale
8000 V
Tensione nominale di tenuta ad impulso [Uimp]Contatti ausiliari
6000 V
Tensione nominale d'impiego [Ue]
690 V AC
Frequenza nominale di impiego [f]
50/60 Hz
Corrente nominale = corrente nominale ininterrotta [In= Iu]
630 A
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
1000 V
Impiego in reti senza messa a terra
≦ 690 V
Potere nominale di chiusura sotto corto circuito [Icm]
690 V 50/60 Hz [Icm]
25 kA
Corrente nominale di breve durata ammissibile
t = 0,3 s [Icw]
12 kA
t = 1 s [Icw]
12 kA
Corrente nominale di corto circuito condizionata [kA]
con fusibile a monte
PN3(N3)-400…630: 630 A gG/gL
400/415 V
100 kA
690 V
80 kA
con fusibile a valle
PN3(N3)-400…630: 630 A gG/gL
400/415 V
100 kA
690 V
80 kA
Potere nominale di chiusura e di apertura
Corrente nominale d'impiego [Ie]AC-22/23A415 V [Ie]
AC-22A: 630 A
AC-23A: 500 A
Corrente nominale d'impiego [Ie]AC-22/23A690 V [Ie]
AC-22A: 630 A
AC-23A: 500 A
Durata meccanica [Manovre]
15000
Max. frequenza di manovra [man/h]
60 man/h
Durata, elettrica
AC-1400 V 50/60 Hz [Manovre]
5000
AC-1415 V 50/60 Hz [Manovre]
5000
AC-1690 V 50/60 Hz [Manovre]
3000
AC-3400 V 50/60 Hz [Manovre]
3000
AC-3415 V 50/60 Hz [Manovre]
3000
AC-3690 V 50/60 Hz [Manovre]
2000
Sezioni di collegamento
Accessori necessari
Zoccolo estraibile NZM3-XAVS
Linee Cu, cavo CuMorsetto a mantelloRigido
2 x 16 mm2
Linee Cu, cavo CuMorsetto a mantelloFlessibile
1 x (35 - 240)
2 x (25 - 120) mm2
Linee Cu, cavo CuMorsetto a tunnelflessibile1 foro
1 x (25 - 185) mm2
Linee Cu, cavo CuMorsetto a tunnelflessibileDoppio foro
1 x (50 - 240)
2 x (50 - 240) mm2
Linee Cu, cavo CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttorerigido
1 x 16
2 x 16 mm2
Linee Cu, cavo CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttoreflessibile
1 x (25 - 120)
2 x (25 - 120) mm2
Linee Cu, cavo CuCollegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate
2 x 300 mm2
Cavo in alluminioMorsetto a tunnelrigido
1 x 16 mm2
Cavo in alluminioMorsetto a tunnelflessibile1 foro
1 x (25 - 185)2)mm2
Cavo in alluminioMorsetto a tunnelflessibile
2)Je nach Kabelhersteller bis zu 240 mm² anschließbar.
Cavo in alluminioMorsetto a tunnelflessibileDoppio foro
1 x (50 - 240)
2 x (50 - 240) mm2
Cavo in alluminioCollegamento a bullone e collegamento posterioredirettamente sull'interruttorerigido
1 x 16
2 x (10 - 16) mm2
Cavo in alluminioCollegamento a bullone e collegamento posterioredirettamente sull'interruttoreflessibile
1 x (25 - 120)
2 x (25 - 120) mm2
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [min.]
6 x 16 x 0.8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [max.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [min.]
6 x 16 x 0,8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [max.]
10 x 32 x 1,0 + 5 x 32 x 1,0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posteriorePiastre di collegamento allargate
(2 x) 10 x 50 x 1.0 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioreCollegamento a bullone
M10
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [min.]
20 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate [max.]
2 x (10 x 50) mm

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
630 A
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
107.16 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Sezionatore (EC000216)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttore Di Carico, Sezionatore, Interruttore Di Comando / Sezionatore compatto (ecl@ss13-27-37-14-03 [AKF060018])
Esecuzione come interruttore principale
Si
Esecuzione come interruttore di manutenzione/riparazione
Si
Esecuzione come interruttore di sicurezza
No
Esecuzione come dispositivo di arresto d’emergenza
Si
Esecuzione come invertitore
No
Numero di interruttori
1
Max. tensione d’esercizio nominale Ue per AC
690 V
Tensione d’esercizio nominale
690 - 690 V
Corrente nominale permanente Iu
A
Corrente nominale permanente a AC-23, 400V
0 A
Corrente nominale permanente per AC-21, 400 V
0 A
Potenza d’esercizio nominale per AC-3, 400 V
0 kW
Resistenza a corrente di breve durata Icw
12 kA
Potenza d’esercizio nominale per AC-23, 400V
315 kW
Potenza di interruzione a 400 V
0 kW
Corrente di corto circuito nominale condizionale Iq
0 kA
Numero di poli
3
Numero di contatti ausiliari, normalmente chiusi
0
Numero di contatti ausiliari, normalmente aperto
0
Numero di contatti ausiliari, di scambio
0
Azionamento a motore opzionale
Si
Azionamento a motore integrato
No
Sganciatore di tensione opzionale
Si
Tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a innesto
Adatto per fissaggio a pavimento
Si
Adatto per fissaggio frontale a 4 fori
No
Adatto per fissaggio frontale centrale
No
Adatto per montaggio distributore
Si
Adatto per costruzione intermedia
Si
Colore dell’elemento di azionamento
Nero
Tipologia di azionamento
Levetta singola
Bloccabile
Si
Tipo di collegamento circuito elettrico principale
Raccordo a vite
Con cablaggio preconfezionato
No
Grado di protezione (IP), lato frontale
IP20
Tipo di protezione (NEMA)
Altro
Larghezza
185 mm
Altezza
346 mm
Profondità
mm
Numero moduli DIN

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
N3-630-AVE 110769 IT_110769.pdf 310 Kbytes N3-630-AVE 110769 IT_110769.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
