INX16B3-10W
123078
EATON-MOELLER
1

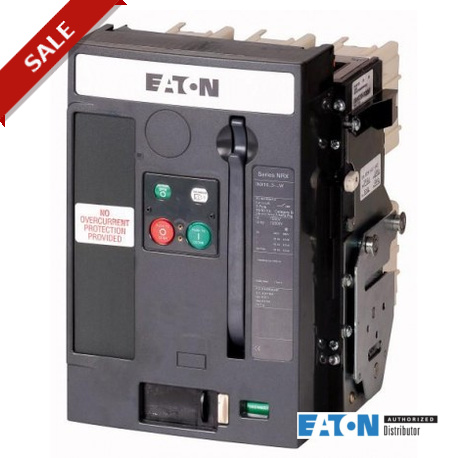

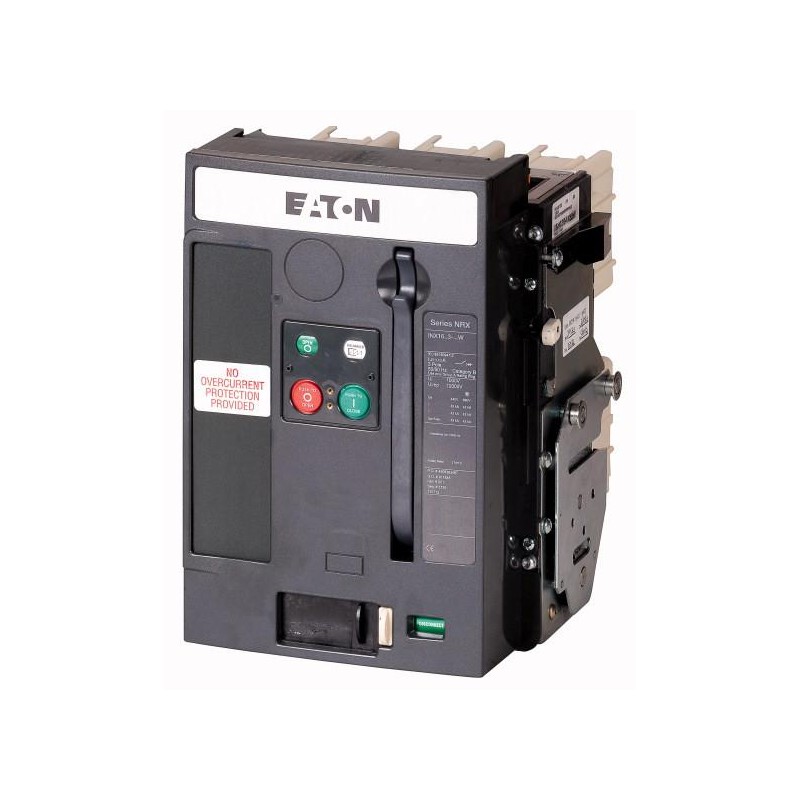

Sezionatore di potenza 3p, 1000A, AF
Home > EATON - MOELLER
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Assortimento | Interruttore aperto/interruttore di potenza | ||
Assortimento | Sezionatore di potenza aperto | ||
Portata | Fino a 4000 A | ||
Funzione di protezione | sezionatore di potenza | ||
Tecnica di installazione | Tecnica di estrazione | ||
Grandezza | INX16 | ||
Tecnica di sgancio | senza sganciatore | ||
Norma/Approvazione | IEC | ||
Numero di poli | A 3 poli | ||
Grado di protezione | IP20, IP55 con calotta di protezione, cornice porta IP41 | ||
equipaggiabile successivamente con un'ampia gamma di accessori | |||
Corrente nominale = corrente nominale ininterrotta | In= Iu | A | 1000 |
Making capacity Icm to 440 V 50/60 Hz | Icm | kA | 88 |
t = 1 s | Icw | kA | 42 |
Nota relativa al prodotto La parte fissa deve essere ordinata separatamente. |
Generalità | |||
Conformità alle norme | IEC/EN 60947 | ||
Temperatura ambiente | |||
Stoccaggio | ϑ | °C | -40 - +70 |
Temperatura ambiente | °C | -25 - +70 | |
Posizione di montaggio | |||
Categoria d'uso | b | ||
Grado di protezione | IP20, IP55 con calotta di protezione, cornice porta IP41 | ||
Senso di alimentazione | A piacere | ||
Circuito principale | |||
Corrente nominale = corrente nominale ininterrotta | In= Iu | A | 1000 |
Corrente nominale ininterrotta a 50 ℃ | Iu | A | 1000 |
Corrente nominale ininterrotta a 60 ℃ | Iu | A | 1000 |
Corrente nominale ininterrotta a 70 ℃ | Iu | A | 1000 |
Tensione nominale di tenuta ad impulso | Uimp | V AC | 12000 |
Tensione nominale d'impiego | Ue | V AC | 690 |
Categoria di sovratensione/grado di inquinamento | III/3 | ||
Tensione nominale di isolamento | Ui | V | 1000 |
Potere d'interruzione | |||
Potere nominale di chiusura sotto corto circuito | Icm | ||
fino a 440 V 50/60 Hz | Icm | kA | 88 |
fino a 690 V 50/60 Hz | Icm | kA | 88 |
Corrente nominale di breve durata ammissibile 50/60 Hz | |||
Corrente nominale ammissibile di breve durata (t=1s) | Icw | kA | 42 |
Tempi di commutazione | |||
Tempo di inserzione tramite bobina di inserzione | ms | 25 | |
Tempo di disinserzione totale tramite sganciatore a lancio di corrente | ms | 25 | |
Tempo di disinserzione totale tramite sganciatore di minima tensione | ms | 50 | |
Durata | Contatto NA | ||
Durata meccanica | Cicli di manovra (ON/OFF) | 12500 | |
Durata, meccanica con manutenzione | Cicli di manovra (ON/OFF) | 20000 | |
Durata, elettrica | Cicli di manovra (ON/OFF) | 10000 | |
Durata, elettrica con manutenzione | Cicli di manovra (ON/OFF) | 10000 | |
Massima frequenza di manovra | Manovre/h | ||
Frequenza di manovra massima | Manovre/h | 60 | |
Dissipazione con corrente nominale Incon carico simmetrico a 3 fasi | |||
Tecnica estraibile (interruttore con parte fissa) | W | 125 | |
Peso | |||
tecnica estraibile | |||
a 3 poli | kg | 28 | |
a 4 poli | kg | 33 | |
Parte fissa vuota | |||
a 3 poli | kg | 28 | |
a 4 polo | kg | 33 | |
Sezioni di collegamento | |||
Sbarra in Cu | |||
A incasso fisso | |||
nero | mm | 2 x 5 x 60 | |
Tecnica estraibile | |||
nero | mm | 2 x 5 x 60 | |
Si tratta in questo caso di valori utilizzati in impianti propri. Tali valori dipendono dalla temperatura presente intorno all'interruttore e sono influenzati dalla temperatura ambiente, dal grado di protezione (IP), dall'altezza di montaggio, dalla compartimentazione ed eventualmente dall'aerazione esterna. A seconda del tipo di impianto può risultare un declassamento che può essere compensato aumentando la sezione. Le prove di riscaldamento condotte nei singoli quadri elettrici forniscono informazioni precise. | |||
Corrente ininterrotta ammessa per interruttori automatici, utilizzati in caso di variazioni di temperatura all'interno degli impianti di comando. Le temperature interne possono essere stimate in base alle norme IEC applicabili. |
Dati tecnici per verifiche di progetto | |||
Corrente nominale d'impiego per i dati relativi alla dissipazione | In | A | 1000 |
Dissipazione dell'apparecchio, in funzione della corrente | Pvid | W | 125 |
Temperatura ambiente di servizio min. | °C | -25 | |
Temperatura ambiente di servizio max. | °C | 70 | |
Verifiche di progetto IEC/EN 61439 | |||
10.2 Idoneità di materiali e componenti | |||
10.2.2 Resistenza alla corrosione | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.1 Resistenza dell'involucro al calore | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.4 Resistenza all'irradiazione UV | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.5 Sollevamento | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.2.6 Prova d'urto | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.2.7 Diciture | I requisiti della norma di prodotto sono soddisfatti. | ||
10.3 Grado di protezione degli involucri | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.4 Vie di dispersione aerea e superficiale | I requisiti della norma di prodotto sono soddisfatti. | ||
10.5 Protezione contro scosse elettriche | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.6 Montaggio incassato di apparecchi | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.7 Circuiti interni e collegamenti | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.8 Collegamenti per conduttori introdotti dall'esterno | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9 Caratteristiche d’isolamento | |||
10.9.2 Rigidità dielettrica a frequenza di rete | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9.3 Tensione di tenuta a impulso | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9.4 Verifica di involucri in materiale isolante | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.10 Riscaldamento | Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature. | ||
10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature. | ||
10.12 EMC | Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature. | ||
10.13 Funzione meccanica | Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL). |
Version as main switch | Yes | ||
Version as maintenance-/service switch | No | ||
Version as safety switch | No | ||
Version as emergency stop installation | No | ||
Version as reversing switch | No | ||
Max. rated operation voltage Ue AC | V | 690 | |
Rated operating voltage | V | 690 - 690 | |
Rated permanent current Iu | A | 1000 | |
Rated permanent current at AC-21, 400 V | A | 0 | |
Rated operation power at AC-3, 400 V | kW | 0 | |
Rated short-time withstand current lcw | kA | 42 | |
Rated operation power at AC-23, 400 V | kW | 0 | |
Switching power at 400 V | kW | 0 | |
Conditioned rated short-circuit current Iq | kA | 88 | |
Number of poles | 3 | ||
Number of auxiliary contacts as normally closed contact | 0 | ||
Number of auxiliary contacts as normally open contact | 0 | ||
Number of auxiliary contacts as change-over contact | 2 | ||
Motor drive optional | Yes | ||
Motor drive integrated | No | ||
Voltage release optional | Yes | ||
Device construction | Built-in device slide-in technique (withdrawable) | ||
Suitable for ground mounting | Yes | ||
Suitable for front mounting 4-hole | No | ||
Suitable for front mounting center | No | ||
Suitable for distribution board installation | Yes | ||
Suitable for intermediate mounting | No | ||
Colour control element | Green | ||
Type of control element | Push button | ||
Interlockable | Yes | ||
Type of electrical connection of main circuit | Rail connection | ||
Degree of protection (IP), front side | IP20 |
