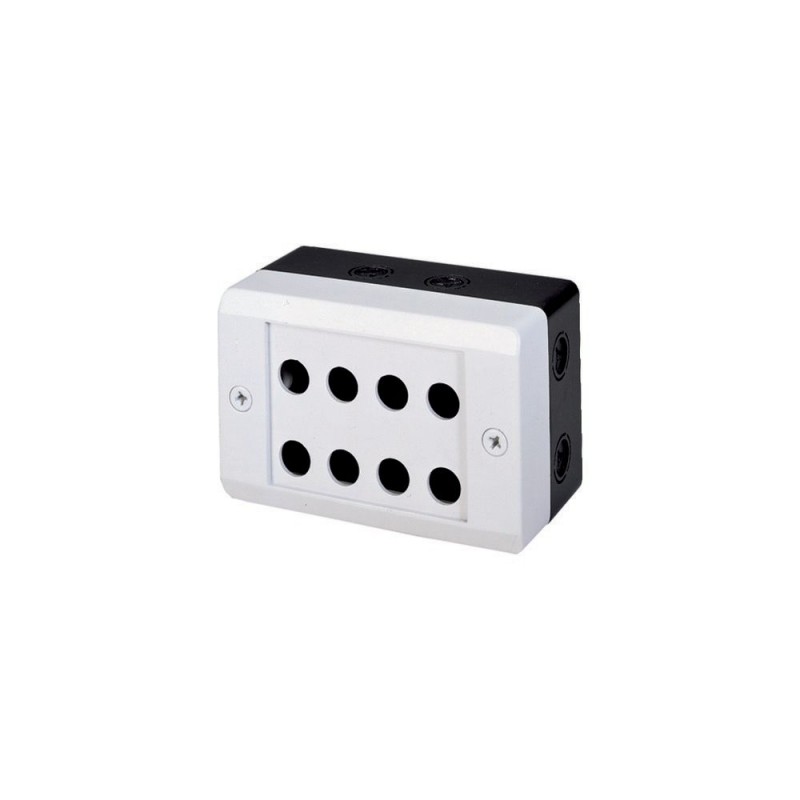

I8 046299 EATON MOELLER Custodia per montaggio sporgente, 8 posti di montaggio Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

I8 046299 EATON MOELLER Custodia per montaggio sporgente, 8 posti di montaggio

I8

046299

EATON - MOELLER

Disponibile

Invio oggi

Custodia per montaggio sporgente, 8 posti di montaggio

Maggiori dettagli


Segnalazione

Dispositivi pilota RMQ-Titan - EATON - MOELLER

Obiettivi per spie e accessori - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$37.28
5+$34.56
9+$33.85
13+$33.47
18+$33.20
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura

  Per il cablaggio convenzionale oppure per l'inserimento dei circuiti stampati ILP1
Con viti di fissaggio coperchio in materiale isolante
Colore




  RAL 7035
Posti di montaggio
 Numero8
Entrata cavi preincisa
 Numero x M204 (fondo)
7 (pagina)
Colore
  Base della custodia RAL 9005, nero
Apparecchio singolo/apparecchio completo
  Apparecchio singolo
Grado di protezione
  IP65
Collegamento a SmartWire-DT
  no
Note

Le posizioni di montaggio non utilizzate devono essere chiuse con placche di copertura.

Ogni posizione di montaggio utilizzata deve essere sostenuta con una piastra di supporto.

Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Dissipazione statica, indipendente dalla corrente
PvsW0
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C60
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  su richiesta
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Number of command positions
  8
Construction type housing
  Surface mounting housing
Material housing
  Plastic
Diameter openings
 mm16
Colour housing cover
  Grey
Degree of protection (IP)
  IP65
Width
 mm153
Height
 mm75
Depth
 mm100
Approvazioni
Product Standards  IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.  E29184
UL Category Control No.  NKCR
CSA File No.  46552
CSA Class No.  3211-03
North America Certification  UL listed, CSA certified
Degree of Protection  UL/CSA Type 1
Dimensioni
Foro di fissaggio: 2 x 4,5 mm
Dimensioni di spaziatura: 128 mm
Dati CAD

Datasheet - PDF
