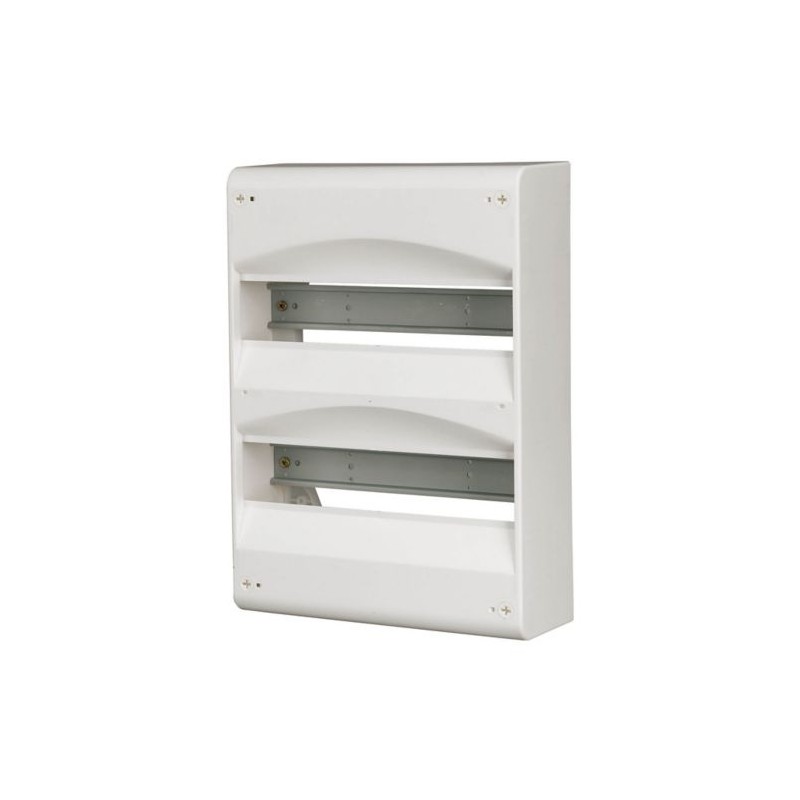

BC-A-2/26-A 101555 EATON ELECTRIC Quadro di distribuzione con coperchio, 2 file, senza parete retro Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

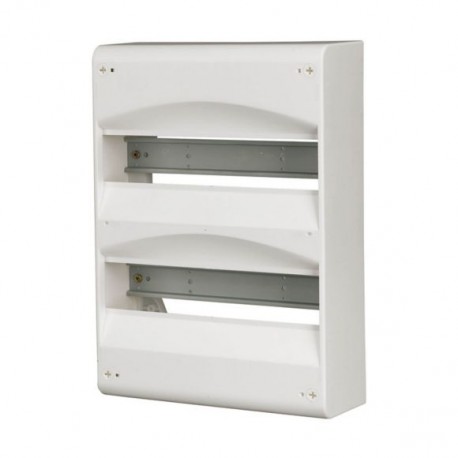

BC-A-2/26-A 101555 EATON ELECTRIC Quadro di distribuzione con coperchio, 2 file, senza parete retro

BC-A-2/26-A

101555

EATON-MOELLER

Quadro di distribuzione con coperchio, 2 file, senza parete retro

Box type cover 2 righe, senza parete posteriore

Maggiori dettagli


sistemi di distribuzione elettrica (inclusi distributori per impianti) > Quadro di distribuzione piccolo

Scatole di distribuzione compatti

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $59.54
Prezzo unitario: $59.54

Quantità Prezzo
1+$59.54
2+$55.93
3+$51.01
4+$48.23
6+$45.65
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Dettagli

▲


Quadro di distribuzione con coperchio, 2 file, senza parete retro

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia singola per montaggio a parete [PV]
15 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia singola per montaggio a parete [PV]
29 W
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
650 °C, i requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
Non rilevante per installazione interna.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente per custodia senza dispositivi di sollevamento.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
IK07
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
IP30
10.4 Vie di dispersione aerea e superficiale
Rientra nella responsabilità del costruttore del quadro elettrico.
10.5 Protezione contro scosse elettriche
Non pertinente per custodia in materiale isolante.
10.6 Montaggio incassato di apparecchi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Ui= 440 V AC
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
4 kV
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
I requisiti della norma di prodotto sono soddisfatti.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
I requisiti della norma di prodotto sono soddisfatti.

Dati tecnici secondo ETIM 9.0

Distribution boards (EG000023) / Quadro di distribuzione piccolo (EC000214)
Electric engineering, automation, process control engineering / Electrical installation, device / Electrical distribution system (including small distribution board) / Small distribution board (ecl@ss13-27-14-24-09 [ACN387016])
Tipo di montaggio
A parete
Numero di file
2
Numero moduli DIN
13
Tipo di copertura
Opzionale
Esecuzione coperchio
Con taglio
Tipo di porta
Altro
Coperchio/porta trasparente
No
Segnale di passaggio porta
No
Con serratura
No
Tipo di chiusura
Altro
Materiale del corpo
Plastica
Profondità di incasso
46 mm
Altezza della parte incassata
0 mm
Larghezza di montaggio
234 mm
Profondità interna
72 mm
Morsettiera di terra
No
Morsettiera neutra
No
Barra DIN
Si
Con piastra di montaggio
No
Possibilità di applicazione
No
Esecuzione EMC
No
Resistente ai raggi UV
No
Colore
Bianco
Numero RAL
9010
Grado di protezione (IP)
IP30
Altezza
100 mm
Larghezza
mm
Profondità
mm
