> >>PKZ-SOL20 120938 ELECTRIC Interruttore automatico di stringa, DC, 2p, 20A
Prodotto precedente Prodotto successivo

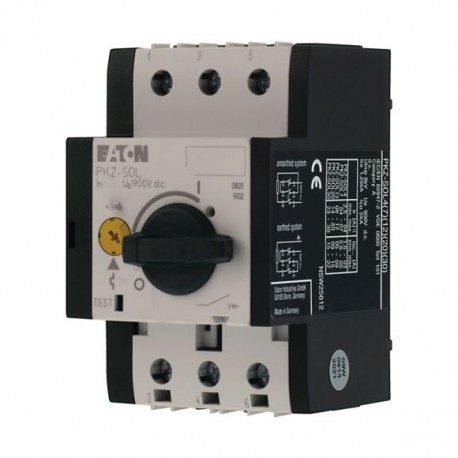

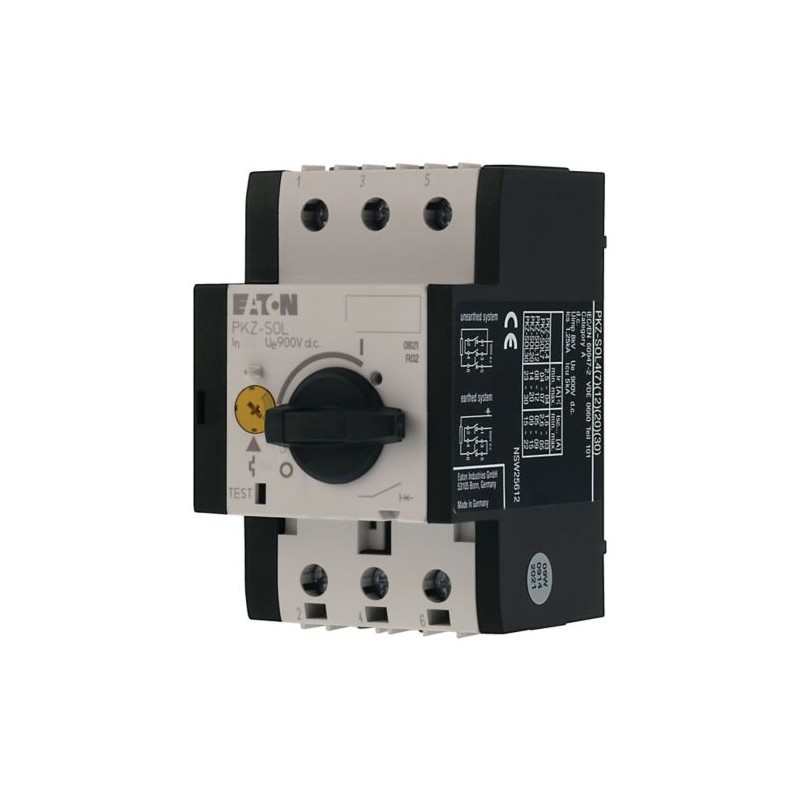

PKZ-SOL20 120938 EATON ELECTRIC Interruttore automatico di stringa, DC, 2p, 20A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

PKZ-SOL20 120938 EATON ELECTRIC Interruttore automatico di stringa, DC, 2p, 20A

PKZ-SOL20

120938

EATON-MOELLER

Interruttore automatico di stringa, DC, 2p, 20A

Maggiori dettagli


apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

Aparamenta Sistemi fotovoltaici

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $115.01
Prezzo unitario: $115.01

Quantità Prezzo
1+$115.01
2+$102.11
3+$95.34
4+$91.51
6+$88.18
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Dettagli

▲


Interruttore automatico di stringa, DC, 2p, 20A
Gli interruttori automatici di stringa PKZ-SOL costituiscono l'alternativa senza fusibili per la protezione dei moduli PV dalle correnti di cortocircuito. Grazie al range di intervento variabile possono essere regolati in modo ottimale in base all'effettiva corrente di cortocircuito di una stringa. Con lo sganciatore di minima tensione ritardato P-SOL-XUV, disponibile in via opzionale, è possibile una disinserzione da remoto, ad esempio in caso di intervento dei vigili del fuoco

Programma di fornitura

Assortimento
Apparecchiature per fotovoltaico
Sotto gamma
interruttore automatico di stringa
Assortimento
Interruttore automatico di stringa
Campo d'impiego
Edificio non ad uso residenziale
Superfici libere
Tensione nominale d'impiego [Ue]
900 V
Classe di protezione
2
Numero di conduttori
a 2 poli
Corrente nominale di esercizio con DC-21A [Ie]
20 A
Corrente di corto circuito ammessa per moduli solari [ISC]
9 - 15 A
Campo di taratura
Sganciatori termici[Ir]Sganciatore termico min. [Ir]
16 A
Sganciatori termici[Ir]Sganciatore termico max.
20 A
Tipi di collegamento
Morsetti a vite
Forma costruttiva
a giorno
Note
accessoriPagina
2 contatti ausiliari NHI-E￫ 082882
3 sganciatori a lancio di corrente A-PKZ0￫ 073187
3 sganciatori di minima tensione U-PKZ0￫ 073135

Dati tecnici

Corrente nominale di esercizio con DC-21A [Ie]
20 A
Poli
a 2 poli
Tensione nominale d'impiego [Ue]
900 V
Sgancio termico
1.05 - 1.3 x Ie
Sblocco elettromagnetico
6 x Ie
Conformità alle norme
IEC/EN 60947-2
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente
a giorno
-25 - +60 °C
Dimensioni
Larghezza
58 mm
Altezza
93 mm
Profondità
76 mm
Guida
35 mm
Peso
0.32 kg
Sezioni di collegamento
Flessibile con puntalino
1 x (1 - 6)
2 x (1 - 6) mm2
A filo unico o a trefoli
18 - 14 AWG
Resistenza interna
12 mΩ

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
20 A
Dissipazione per polo, in funzione della corrente [Pvid]
1.6 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
4.8 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+60 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Interuttore di protezione per trasformatori e motori (EC000228)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Interruttore di potenza per trasf., generat. e protez. impianti (ecl@ss13-27-37-04-09 [AJZ716018])
Corrente nominale permanente Iu
20 A
Tensione nominale
900 - 900 V
Corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz
0 kA
Intervallo di regolazione sganciatore di sovraccarico
14 - 20 A
Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve
0 - 0 A
Intervallo di regolazione dell’attivatore di corto circuito non ritardato
120 - 120 A
Potenza dissipata
4.8 W
Tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
Protezione dalle dispersioni a terra integrata
No
Tipo di collegamento circuito elettrico principale
Raccordo a vite
Adatto per montaggio su guida a cappello
Si
Montaggio su guida a DIN opzionale
Si
Numero di contatti ausiliari, normalmente chiusi
0
Numero di contatti ausiliari, normalmente aperto
0
Numero di contatti ausiliari, di scambio
0
Segnalatore di intervento presente
No
Con sganciatore di minima tensione integrato
No
Numero di poli
2
Posizione del collegamento per circuito elettrico principale
Altro
Tipologia di azionamento
Manopola
Apparecchio completo con unità di sicurezza
Si
Azionamento a motore integrato
No
Azionamento a motore opzionale
No
Grado di protezione (IP)
IP00

Approvazioni

Specially designed for North America
No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PKZ-SOL20 PKZ-SOL20 120938 IT_120938.pdf 117 Kbytes PKZ-SOL20 PKZ-SOL20 120938 IT_120938.pdf
