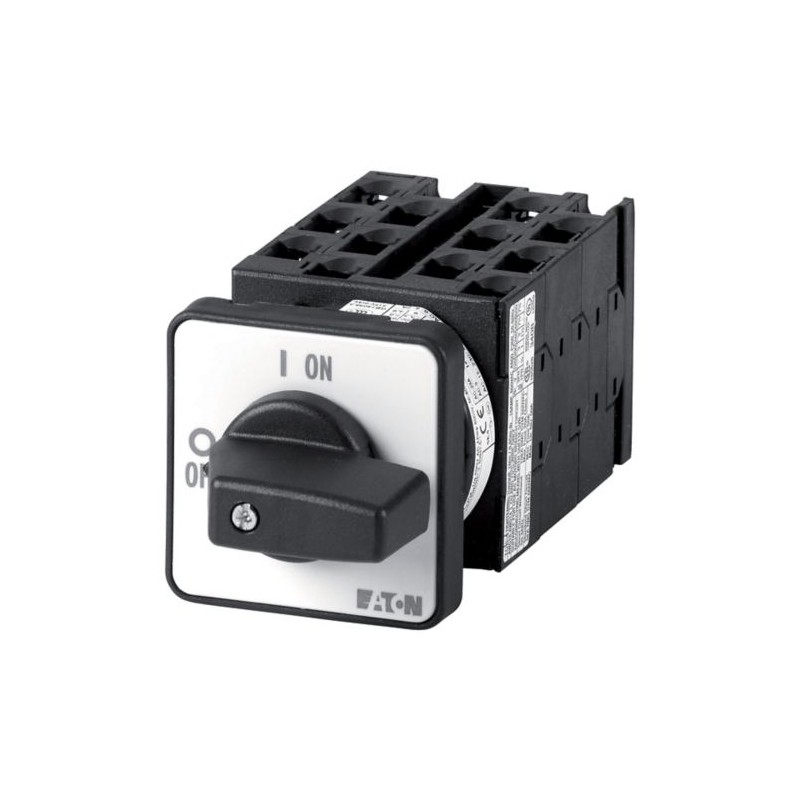

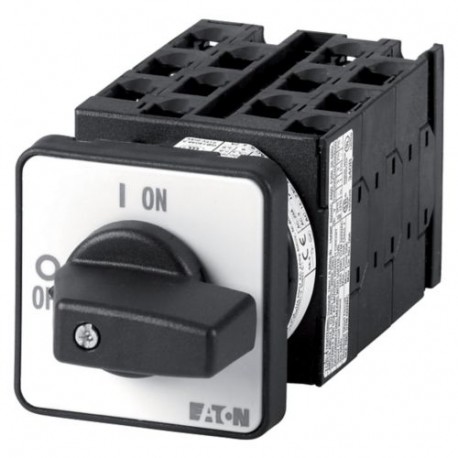

T0-6-8239/E 015706 EATON MOELLER Interruttori a gradini, Contatti: 12, 20 A, targhetta frontale: 1-12, 30 °,.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

T0-6-8239/E 015706 EATON MOELLER Interruttori a gradini, Contatti: 12, 20 A, targhetta frontale: 1-12, 30 °,..

T0-6-8239/E

015706

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

Interruttori a gradini, Contatti: 12, 20 A, targhetta frontale: 1-12, 30 °, permanente, da incasso

Maggiori dettagli


Interruttore Interruttori

T Cam interruttori e P Sezionatori - EATON - MOELLER

Interruttori Fase - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$46.23
5+$42.88
9+$42.01
13+$41.53
17+$41.23
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  apparecchio di comando
Rilevatore tipo
  T0
Funzione di base
  Interruttori a gradini

  con leva nera e targhetta frontale
Contatti
  12
Grado di protezione
  Frontale IP65
Forma costruttiva
  da incasso


Simbolo circuitale

Angolo di manovra
 °30
Caratteristica di commutazione
  permanente
Senza posizione 0
Nr. targhetta frontale

targhetta frontale
  1-12
Potenza nominale d'impiego AC-23A, 50 - 60 Hz

400 V
PkW5.5
Corrente nominale ininterrotta
IuA20
Numero delle unità costruttive
 Unità costruttiva/e6
Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Sezionatori di potenza secondo IEC/EN 60947-3
Idoneità ai climi
  Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente

a giorno
 °C-25 - +50
in custodia
 °C-25 - +40
Categoria di sovratensione/grado di inquinamento
  III/3
Tensione nominale di tenuta ad impulso
UimpV AC6000
Resistenza agli urti
 g15
Posizione di montaggio
  facoltativa
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
  Protezione contro i contatti delle dita e del dorso della mano
Contatti relè
Parametri elettrici

Tensione nominale di impiego
UeV AC690
Corrente nominale ininterrotta
IuA20
Nota sulla corrente nominale ininterrotta Iu
  La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Carico con funzione intermittente, Classe 12

A PARTIRE DA 25 % ED
 x Ie2
A PARTIRE DA 40 % ED
 x Ie1.6
A PARTIRE DA 60 % ED
 x Ie1.3
Resistenza al corto circuito

con fusibili portata max.
 A gG/gL20
Resistenza alla corrente di breve durata (Corrente 1-s)
IcwAeff320
Nota sulla corrente nominale ammissibile di breve durata Icw
  Corrente 1 secondo
Corrente di cortocircuito
IqkA6
Potere d'interruzione
Potere nominale di chiusura cos ϕ secondo IEC 60947-3
 A130
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3
 A
230 V
 A100
400/415 V
 A110
500 V
 A80
690 V
 A60
Sezionamento sicuro secondo EN 61140

tra i contatti
 V AC440
Perdite per effetto joule per contatto con Ie
 W0.6
Dissipazione termica per circuito ausiliario con Ie (AC-15/230 V)
 W0.6
Durata meccanica
Manovrex 106>0.4
Frequenza di manovra massima
Manovre/h 1200
Tensione alternata

AC-3

Potenza nominale d'impiego interruttore motore
PkW
220V 230V
PkW3
230 V stella-triangolo
PkW5.5
400 V 415 V
PkW5.5
400 V stella-triangolo
PkW7.5
500 V
PkW5.5
500 V stella-triangolo
PkW7.5
690 V
PkW4
690 V stella-triangolo
PkW5.5
Corrente nominale d'impiego, interruttori per motori

230 V
IeA11.5
230 V stella-triangolo
IeA20
400V 415 V
IeA11.5
400 V stella-triangolo
IeA20
500 V
IeA9
500 V stella-triangolo
IeA15.6
690 V
IeA4.9
690 V stella-triangolo
IeA8.5
AC-21A

Corrente nominale d'impiego interruttori di potenza

440 V
IeA20
AC-23A

Potenza nominale d'impiego AC-23A, 50 - 60 Hz
PkW
230 V
PkW3
400 V 415 V
PkW5.5
500 V
PkW7.5
690 V
PkW5.5
Corrente nominale d'impiego, interruttori per motori

230 V
IeA13.3
400 V 415 V
IeA13.3
500 V
IeA13.3
690 V
IeA7.6
Tensione continua

DC-1, Interruttori di manovra L/R = 1 ms

Corrente nominale di impiego
IeA10
Tensione su ogni contatto da inserire in serie
 V60
DC-21A
IeA
Corrente nominale di impiego
IeA1
Contatti
 Numero1
DC-23A, interruttori motore L/R = 15 ms

24 V

Corrente nominale di impiego
IeA10
Contatti
 Numero1
48 V

Corrente nominale di impiego
IeA10
Contatti
 Numero2
60 V

Corrente nominale di impiego
IeA10
Contatti
 Numero3
120 V

Corrente nominale di impiego
IeA5
Contatti
 Numero3
240 V

Corrente nominale di impiego
IeA5
Contatti
 Numero5
DC-13, Interruttori di comando L/R = 50 ms

Corrente nominale di impiego
IeA10
Tensione su ogni contatto da inserire in serie
 V32
Affidabilità dei contatti per 24 V DC, 10 mA
Probabilità di erroreHF< 10 -5, < 1 interruzione su 100000 manovre
Sezioni di collegamento
rigido o semirigido
 mm21 x (1 - 2,5)
2 x (1 - 2,5)
Flessibile con puntalino secondo DIN 46228
 mm21 x (0,75 - 2,5)
2 x (0,75 - 2,5)
Vite di collegamento
  M3,5
Max. forza di serraggio
 Nm1
Parametri tecnici di sicurezza
Note
  B10d Valori secondo EN ISO 13849-1, tabella C1
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA20
Dissipazione per polo, in funzione della corrente
PvidW0.6
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW0
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C50
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  su richiesta
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Type of switch
  Level switch
Number of poles
  1
Max. rated operation voltage Ue AC
 V690
Rated permanent current Iu
 A20
Number of switch positions
  12
With 0 (off) position
  No
With retraction in 0-position
  No
Device construction
  Built-in device
Width in number of modular spacings
  0
Suitable for ground mounting
  No
Suitable for front mounting 4-hole
  Yes
Suitable for distribution board installation
  No
Suitable for intermediate mounting
  No
Complete device in housing
  No
Type of control element
  Toggle
Front shield size
  48x48 mm
Degree of protection (IP), front side
  IP65
Approvazioni
Product Standards  UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94; IEC/EN 60947-3; CE marking
UL File No.  E36332
UL Category Control No.  NLRV
CSA File No.  12528
CSA Class No.  3211-05
North America Certification  UL listed, CSA certified
Specially designed for North America  Yes, in combination with +NA (105864)
Degree of Protection  IEC: IP65; UL/CSA Type 1, 12
Dimensioni
Piastra di supporto ZFS-... non compresa nella fornitura
Dati CAD
Ulteriori informazioni sul prodotto (link)
IL03801020Z (AWA1150-0586) Commutatore a camme: da incasso


Datasheet - PDF
