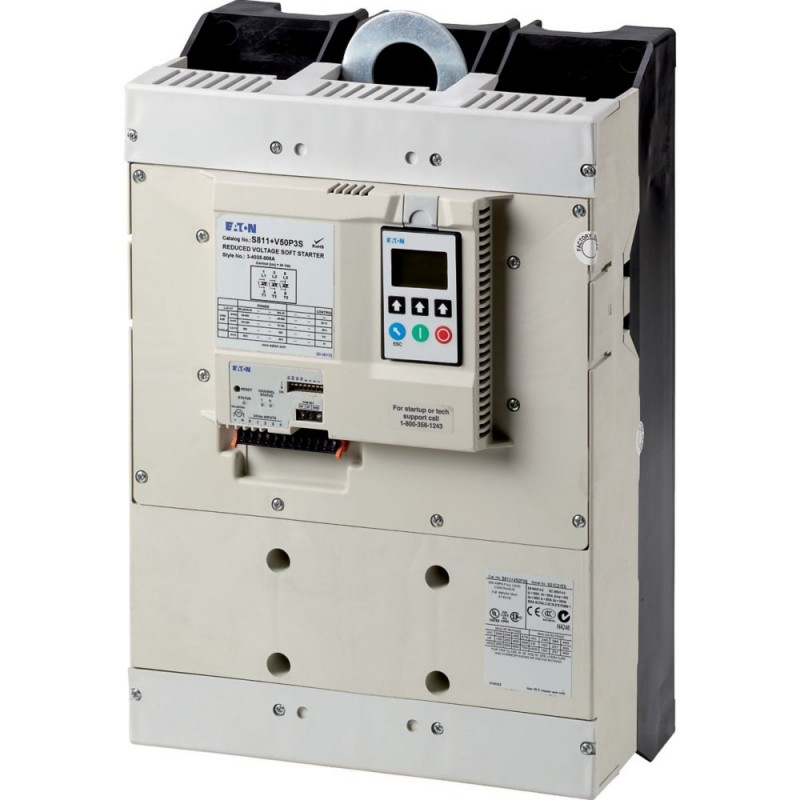

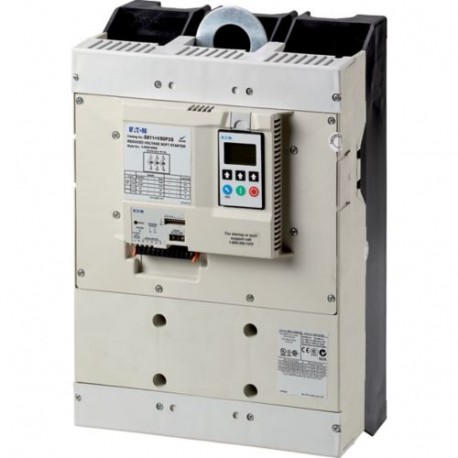

Conformità alle norme
IEC/EN 60947-4-2
UL 508
CSA22,2-14-1995
GB14048
Approvazioni
UL
CSA
c-Tick
CCC
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-3
Caldo umido, ciclico secondo IEC 60068-2-10
Temperatura ambienteFunzionamento [ϑ]
-30 - +50 °C
Temperatura ambienteStoccaggio [ϑ]
-50 - +70 °C
Altitudine
0 - 2000 m, inoltre oltre 100 m 0,5% depotenziamento mm
Posizione di montaggio
facoltativa
Grado di protezioneGrado di protezione
IP20 (Morsetti IP00)
Grado di protezioneincorporato
Con i coprimorsetti opzionali SS-IP20-N è possibile raggiungere un grado di protezione IP20 su tutti i lati.
Protezione contro contatti accidentali
Protezione contro i contatti delle dita e del dorso della mano
Categoria di sovratensione/grado di inquinamento
II/3
Dissipazione statica, indipendente dalla corrente [Pvs]
127 W
Tensione nominale d'impiego [Ue]
200 - 690 V AC
Frequenza di rete [fLN]
50/60 Hz
Corrente nominale d'impiego [Ie]AC-53 [Ie]
720 A
potenza motore assegnata (collegamento standard, In-Line)a 230 V, 50 Hz [P]
250 kW
potenza motore assegnata (collegamento standard, In-Line)a 400 V, 50 Hz [P]
400 kW
potenza motore assegnata (collegamento standard, In-Line)a 500 V, 50 Hz [P]
500 kW
potenza motore assegnata (collegamento standard, In-Line)a 690 V, 50 Hz [P]
630 kW
potenza motore assegnata (collegamento standard, In-Line)a 200 V, 60 Hz [P]
200 HP
potenza motore assegnata (collegamento standard, In-Line)a 460 V, 60 Hz [P]
600 HP
potenza motore assegnata (collegamento standard, In-Line)a 600 V, 60 Hz [P]
750 HP
potenza motore assegnata (collegamento standard, In-Line)a 690 V, 60 Hz [P]
750 HP
Potenza motore assegnata (collegamento a triangolo)a 690 V, 60 Hz [P]
1300 HP
Ciclo di sovraccarico secondo IEC/EN 60947-4-2AC-53a
720 A: AC-53a: 4.0 - 32: 99 - 3
Ciclo di sovraccarico secondo IEC/EN 60947-4-2Contatti di bypass interni
✓
Resistenza al corto circuitoTipo di coordinamento „1“
NZMN4-ME875
Cavi di potenzaRigido
2 x (120 - 240)
4 x (70 - 240)
6 x (120 - 240) mm2
Cavi di potenzaFlessibile con puntalino
2 x (120 - 240)
4 x (70 - 240)
6 x (120 - 240) mm2
Cavi di potenzaFlessibile
2 x (120 - 240)
4 x (70 - 240)
6 x (120 - 240) mm2
Cavi di potenzaA filo unico o a trefoli
2 x (4 - 500 kcmil)
4 x (4 - 500 kcmil)
6 x (4 - 500 kcmil) AWG
Cavi di comandoRigido
1 x (2,5 - 4)
2 x (1,0 - 2,5) mm2
Cavi di comandoFlessibile con puntalino
1 x (2,5 - 4)
2 x (1,0 - 2,5) mm2
Cavi di comandoflessibile
1 x (2,5 - 4)
2 x (1,0 - 2,5) mm2
Cavi di comandoRigido o semirigido
41 x (12 - 14)
2 x (12 - 14) AWG
Cavi di comandoMomento di avviamento
0,4 Nm
Cavi di comandoCacciavite
0,6 x 3,5 mm
Ingresso digitaleTensione di comandoComando in DC
24 V DC +10 %/- 10 % V DC
Ingresso digitaleAssorbimento di corrente 24 Vesterna 24 V
150 mA
Ingresso digitaleAssorbimento di corrente 24 Vesterna 24 V (in assenza di carico)
100 mA
Ingresso digitaleTensione di eccitazioneComando in DC
21.6 - 26.4 V DC
Ingresso digitaleTensione di diseccitazione [x Us]Comando in DCMassima tensione di diseccitazione con comando DC
3 V DC
Ingresso digitaleTempo di attrazioneComando in DC
100 ms
Ingresso digitaleTempo di cadutaComando in DC
100 ms
Alimentazione regolatoretensione [Us]
24 V DC +10 %/- 10 % V
Alimentazione regolatoreAssorbimento [Ie]
< 1400 mA
Alimentazione regolatoreAssorbimento di corrente picco di carico (chiudere bypass) a 24 V DC [IPeak]
10/150 A/ms
Alimentazione regolatoreNota
Tensione di alimentazione esterna
Ingressi analogiciNumero ingressi di corrente
1
Ingressi analogiciCorrente in ingresso
4 - 20 mA
Uscite relèdi cui programmabili
2
Uscite relèCampo di tensione
120 V AC/DC V AC
Uscite relèCampo di corrente AC-1
3 A, AC-11 A
Funzione di avviamento graduale
Momenti di rampaTempo di aumento di velocitàAccelerazione max.
360 s
Momenti di rampaTempo di ritardo
0 - 120 s
Tensione di avvio (= tensione di disinserzione)Massima tensione di avviamento
85 %
Tensione di avviamentoMassima tensione di avviamento
85 %
Avviamento a pedaleTensioneMassima tensione Kick-Start
100 %
Avviamento a pedaleDurata50HzMassima durata Kick-Start 50 Hz
2000 ms
Avviamento a pedaleDurata60HzMassima durata Kick-Start 60 Hz
2000 ms
Campi d'impiegoCampi d'impiego
Avviamento graduale di motori asincroni a corrente alternata
Campi d'impiegoMotori trifase
✓
Commutazione rapida (contattore statico)
- (momento di rampa minimo 1s)
Funzione di avviamento graduale
✓
teleinvertitore
necessaria una soluzione esterna (contattori di inversione)
Soppressione di azionamenti transitori
✓
Riconoscimento del sovraccarico
✓
Riconoscimento del carico ridotto
✓
Eliminazione di componenti in corrente continua nei motori
✓
Separazione di potenziale fra lo stadio si potenza e l'azionamento
✓
Interfacce di comunicazione
Modbus RTU
