DS6-340-45K-MX
103089
EATON-MOELLER
1

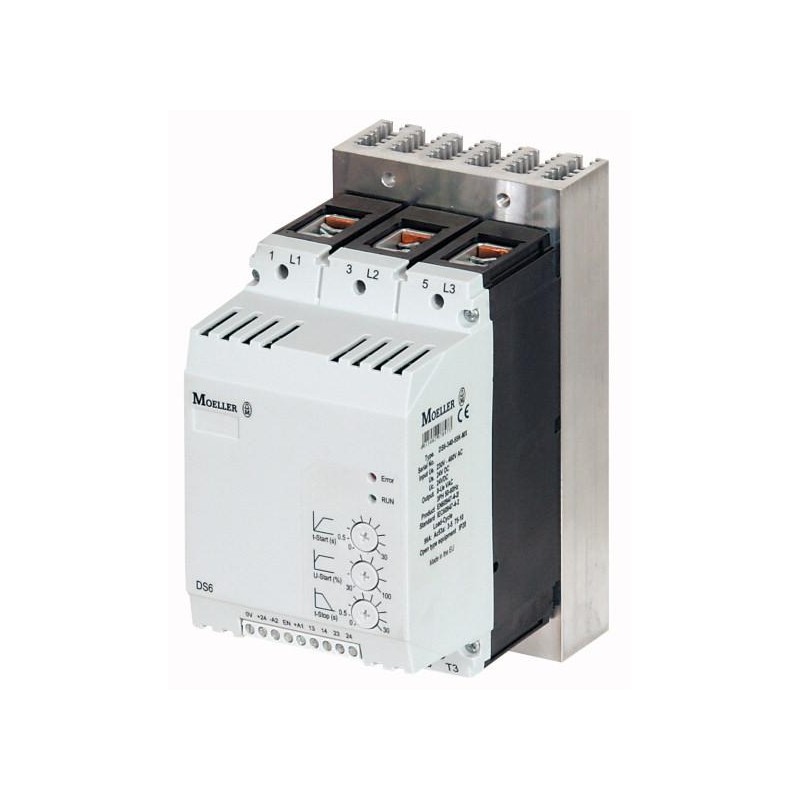

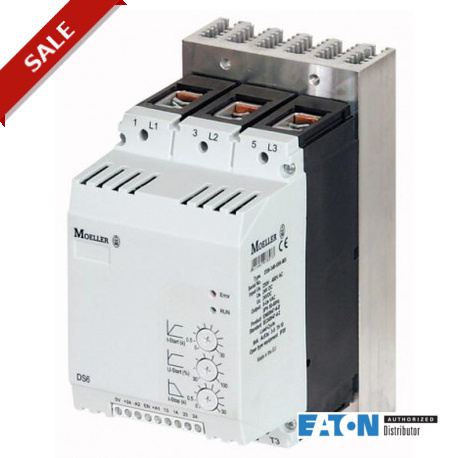

SOFT STARTER 45KW
Home > EATON - MOELLER
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Descrizione | con contatti di bypass interni | ||
Funzione | Softstarter per carichi trifase: | ||
Tensione di rete (50/60 Hz) | ULN | V AC | 230 - 480 |
Tensione di alimentazione | Us | 24VDC | |
Tensione di comando | UC | 24VDC | |
potenza motore assegnata (collegamento standard, In-Line) | |||
a 400 V, 50 Hz | P | kW | 45 |
a 460 V, 60 Hz | P | HP | 60 |
Corrente nominale d'impiego | |||
AC-53 | Ie | A | 81 |
Classe di avviamento | CLASS 10 (sostituzione stella-triangolo) CLASS 20 (avviamento in condizioni critiche, 3 x Ie per 45 s) | ||
Tensione nominale d'impiego | Ue | 230 V 400 V 480 V |
Generalità | |||
Conformità alle norme | IEC/EN 60947-4-2 UL 508 CSA22,2-14 GB14048 | ||
Omologazioni | CE | ||
Approvazioni | UL CSA c-Tick UkrSEPRO CCC | ||
Idoneità ai climi | Caldo umido, costante, secondo IEC 60068-2-3 Caldo umido, ciclico secondo IEC 60068-2-10 | ||
Temperatura ambiente | |||
Funzionamento | ϑ | °C | 0 - +40 fino a 60 con 1 % di derating per incremento di temperatura Kelvin |
Stoccaggio | ϑ | °C | -25 - +55 |
Altitudine | mm | 0…1000 m, inoltre ogni 100 m 1% depotenziamento, max. 2000 m | |
Posizione di montaggio | verticale | ||
Grado di protezione | |||
Grado di protezione | IP20 (Morsetti IP00) | ||
incorporato | Con l'utilizzo dei coperchi opzionali della serie NZM è possibile raggiungere un grado di protezione IP40 per tutti i lati. | ||
Protezione contro contatti accidentali | Protetto contro i contatti con il dorso della mano e delle dita | ||
Categoria di sovratensione/grado di inquinamento | II/2 | ||
Resistenza agli urti | 8 g/11 ms | ||
Resistenza alle vibrazioni in conformità con EN 60721-3-2 | 2M2 | ||
Grado di radiodisturbo | A | ||
Peso | kg | 1.8 | |
Circuito principale | |||
Tensione nominale d'impiego | Ue | V AC | 230 - 480 |
Frequenza di rete | fLN | Hz | 50/60 |
Corrente nominale d'impiego | Ie | A | |
AC-53 | Ie | A | 81 |
potenza motore assegnata (collegamento standard, In-Line) | |||
a 230 V, 50 Hz | P | kW | 22 |
a 400 V, 50 Hz | P | kW | 45 |
a 230 V, 60 Hz | P | CV | 30 |
a 460 V, 60 Hz | P | HP | 60 |
Ciclo di sovraccarico secondo IEC/EN 60947-4-2 | |||
AC-53a | 81 A: AC-53a: 3 - 5: 75 - 10 | ||
Contatti di bypass interni | ● | ||
Resistenza al corto circuito | |||
Tipo di coordinamento „1“ | NZMN1-M100 | ||
Tipo di coordinamento „2“ (supplementare per i fusibili per il tipo di coordinamento „1“) | 3 x 20.610.32-200 | ||
Zoccolo portafusibili (numero x tipo) | 3 x 21.313.02 | ||
Sezioni di collegamento | |||
Cavi di potenza | |||
Rigido | mm2 | 1 x (25 - 70) 2 x (6 - 25) | |
Flessibile | mm2 | 1 x (25 - 70) 2 x (6 - 25) | |
Rigido o semirigido | AWG | 1 x (12 - 2/0) | |
Bandella in rame | mm | 2 x 9 x 0,8 9 x 9 x 0,9 | |
Momento di avviamento | Nm | 6 (≤ 10 mm²); 9 (> 10 mm²) | |
Cacciavite (PZ: Pozidriv) | mm | PZ2; 1 x 6 mm | |
Cavi di comando | |||
Rigido | mm2 | 1 x (0,5 - 2,5) 2 x (0,5 - 1,0) | |
Flessibile con puntalino | mm2 | 1 x (0,5 - 1,5) 2 x (0,5 - 0,75) | |
flessibile | mm2 | 1 x (0,5 - 1,5) 2 x (0,5 - 1,0) | |
Rigido o semirigido | AWG | 1 x (21 - 14) 2 x (21 - 18) | |
Momento di avviamento | Nm | 0,4 | |
Cacciavite | mm | 0,6 x 3,5 | |
Circuito di comando | |||
Ingresso digitale | |||
Tensione di comando | |||
Comando in DC | V DC | 24 V DC +10 %/- 15 % | |
Assorbimento di corrente 24 V | mA | ||
esterna 24 V (in assenza di carico) | mA | 14 | |
Tensione di eccitazione | x Us | ||
Comando in DC | V DC | 17.3 - 27 | |
Tensione di diseccitazione | x Us | ||
Comando in DC | V DC | 0 - 3 | |
Tempo di attrazione | |||
Comando in DC | ms | 250 | |
Tempo di caduta | |||
Comando in DC | ms | 190 | |
Alimentazione regolatore | |||
tensione | Us | V | 24 V DC +10 %/- 15 % |
Assorbimento | Ie | mA | < 65 |
Assorbimento di corrente picco di carico (chiudere bypass) a 24 V DC | IPeak | A/ms | 0,6/50 |
Nota | Tensione di alimentazione esterna | ||
Uscite relè | |||
Numero | 2 (TOR, Ready) | ||
Campo di tensione | V AC | 250 | |
Campo di corrente AC-1 | A | 3 A, AC-11 | |
Funzione di avviamento graduale | |||
Momenti di rampa | |||
Tempo di aumento di velocità | s | 1 - 30 | |
Tempo di ritardo | s | 0 - 30 | |
Tensione di avvio (= tensione di disinserzione) | % | 30 100 | |
Tensione di avviamento | % | 30 - 100 | |
Campi d'impiego | |||
Campi d'impiego | Avviamento graduale di motori asincroni a corrente alternata | ||
Motori trifase | ● | ||
Funzioni | |||
Commutazione rapida (contattore statico) | - (momento di rampa minimo 1s) | ||
Funzione di avviamento graduale | ● | ||
teleinvertitore | soluzione esterna necessaria | ||
Soppressione di azionamenti transitori | ● | ||
Eliminazione di componenti in corrente continua nei motori | ● | ||
Separazione di potenziale fra lo stadio si potenza e l'azionamento | ● | ||
Nota | |||
Tensione nominale di tenuta ad impulso:
|
Rated operation current Ie at 40 °C Tu | A | 81 | |
Rated operating voltage Ue | V | 230 - 460 | |
Rated power three-phase motor, inline, at 230 V | kW | 22 | |
Rated power three-phase motor, inline, at 400 V | kW | 45 | |
Rated power three-phase motor, inside delta, at 230 V | kW | 0 | |
Rated power three-phase motor, inside delta, at 400 V | kW | 0 | |
Internal bypass | Yes | ||
With display | No | ||
Torque control | No | ||
Rated surrounding temperature without derating | °C | 40 | |
Rated control supply voltage Us at AC 50HZ | V | 0 - 0 | |
Rated control supply voltage Us at AC 60HZ | V | 0 - 0 | |
Rated control supply voltage Us at DC | V | 24 - 24 | |
Voltage type for actuating | DC | ||
Integrated motor overload protection | No |
Product Standards | IEC/EN 60947-4-2; GB 14048.6; UL 508; CSA-C22.2 No 0-M91; CSA-C22.2 No 14-05 CE marking | ||
UL File No. | E251034 | ||
UL Category Control No. | NMFT | ||
CSA File No. | 012528 | ||
CSA Class No. | 3211-06 | ||
North America Certification | UL listed, CSA certified | ||
Specially designed for North America | No | ||
Suitable for | Branch circuits | ||
Current Limiting Circuit-Breaker | No | ||
Max. Voltage Rating | 480 V | ||
Degree of Protection | IP20; UL/CSA Type 1 |
AWA8250-2330 Softstarter DS6 | |||
MN03902001Z (AWB8250-1346) Dimensionamento softstarter | |||
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGUE EATON EN.pdf | 51 Mbytes | |
DS6-340-45K-MX 103089 103089_IT.pdf | 203 Kbytes |
