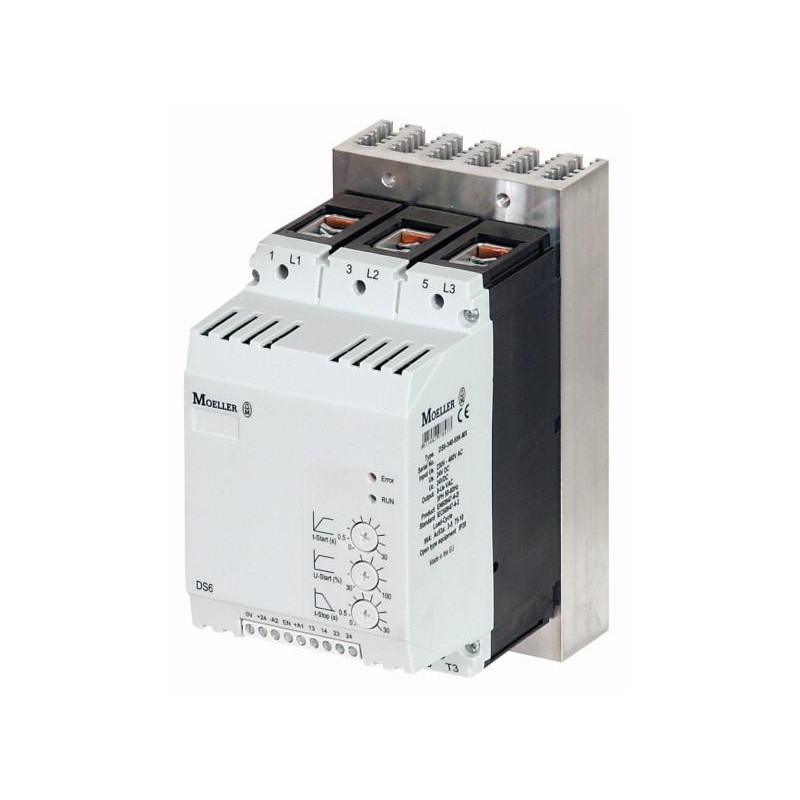

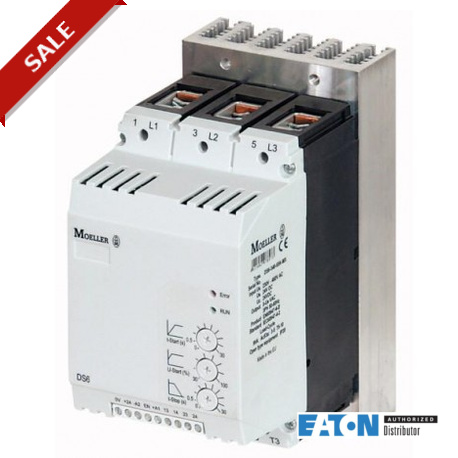

Standard | | | IEC/EN 60947-4-2 UL 508 CSA22.2-14 GB14048 |
Approvazioni | | | CE |
Approvazioni | | | UL CSA C-Tick UkrSEPRO CCC |
Climatiche di correzione | | | Calore umido, costante, IEC 60068-2-3 Calore umido, ciclico, IEC 60068-2-10 |
Temperatura ambiente | | | |
Operazione | ϑ | °C | 0 - +40 fino a 60 all ' 1% di declassamento per Kelvin aumento di temperatura |
Archiviazione | ϑ | °C | -25 - +55 |
Altitudine | | m | 0 - 1000 m al di sopra di quel 1 % di declassamento per 100 m , fino a 2000 m |
Posizione di montaggio | | | Verticale |
Grado di protezione | | | |
Grado di Protezione | | | IP20 (morsetti IP00) |
Integrato | | | Tipo di protezione IP40 può essere raggiunto su tutti i lati con coperture da NZM gamma. |
Protezione contro i contatti diretti | | | Dita e il dorso della mano a prova di |
Categoria di sovratensione/grado di inquinamento | | | II/2 |
Resistenza agli urti | | | 8 g/11 ms |
Resistenza alle vibrazioni EN 60721-3-2 | | | 2M2 |
Interferenze Radio di livello (IEC/EN 55011) | | | Un |
Peso | | kg | 3.7 |
|
Tensione nominale di funzionamento | Ue | V AC | 230 - 480 |
Frequenza di alimentazione | fLN | Hz | 50/60 |
Corrente di funzionamento nominale | Ioe | Un | |
CA-53 | Ioe | Un | Cento novanta sei |
Ricevuto motore di rating (Standard di connessione, In Linea) | | | |
a 230 V, 50 Hz | P | kW | Cinquanta cinque |
a 400 V, 50 Hz | P | kW | Cento dieci |
a 230 V, 60 Hz | P | HP | Settanta cinque |
a 460 V 60 Hz | P | HP | Cento cinquanta |
Sovraccarico ciclo IEC/EN 60947-4-2 | | | |
AC-53a | | | 200: AC-53a: 3 - 5: 75 - 10 |
Bypass interno contatti | | | ● |
Corto circuito valutazione | | | |
Tipo “1” coordinamento | | | NZMN2-M200 |
Tipo "2" coordinamento (supplemento con i fusibili per il coordinamento di "tipo 1") | | | 3 x 20.610.20-500 |
| | | |
Fusibile di base (numero x in parte no.) | | | 3 x 21.313.02 |
|
Lunghezze di cavo | | | |
Solido | | mmDue | 1 x (4 - 185) 2 x (4 - 70) |
Stranded | | mmDue | 1 x (4 - 185) 2 x (4 - 70) |
Solido o incagliato | | AWG | 1 x (12 - 350 kcmil) 2 x (12 - 00) |
Rame band | | MM | 2 x 9 x 0,8 10 x 16 x 0.8 |
Coppia di serraggio | | Nm | 5 (≤ 10 mm2); 14 (> 10 mm2) |
Cacciavite (PZ: Pozidriv) | | mm | PZ2;1 x 6 mm |
Cavi di controllo | | | |
Solido | | mmDue | 1 x (0.5 - 2.5) 2 x (0.5 - 1.0) |
Flessibile con puntale | | mmDue | 1 x (0.5 - 1.5) 2 x (0.5 - 0.75) |
Stranded | | mmDue | 1 x (0.5 - 1.5) 2 x (0.5 - 1.0) |
Solido o incagliato | | AWG | 1 x (21 - 14) 2 x (21 - 18) |
Coppia di serraggio | | Nm | 0.4 |
Cacciavite | | mm | 0,6 x 3,5 |
|
Ingressi digitali | | | |
Tensione di controllo | | | |
Alimentati in CC | | V DC | DC 24 V +10 %/- 15 % |
Consumo di corrente 24 V | | mA | |
Esterna a 24 V (senza carico) | | mA | Quattordici |
Pick-up di tensione | | x Us | |
Alimentati in CC | | V DC | 17.3 - 27 |
Drop-out voltage | x Us | | |
CC | | V DC | 0 - 3 |
Pick-up | | | |
CC | | ms | Due cento cinquanta |
Drop-out | | | |
CC | | ms | Cento novanta |
Regolatore di | | | |
Tensione | Us | V | DC 24 V +10 %/- 15 % |
Consumo di corrente | Ioe | mA | Sessanta cinque |
Consumo di corrente di picco di prestazioni (esclusione) a 24 V DC | IoPicco | Un/ms | 0,6/50 |
Note | | | Tensione di alimentazione esterna |
Uscite a relè | | | |
Numero | | | 2 (TOR, Pronta) |
Gamma di tensione | | V AC | Due cento cinquanta |
AC-11 gamma attuale | | Un | 3, AC-11 |
|
Tempi di rampa | | | |
Accelerazione | | s | 1 - 30 |
Decelerazione | | s | 0 - 30 |
Tensione di avvio (= tensione di diseccitazione) | | % | 30 100 |
Avviare piedistallo | | % | 30 - 100 |
Campi di applicazione | | | |
Campi di applicazione | | | L'avviamento dei motori asincroni trifasi |
3-phase motors | | | ● |
|
Commutazione veloce (semiconduttori contattore) | | | - minimo tempo di rampa 1s) |
La funzione di Soft start | | | ● |
Teleinvertitori | | | Soluzione esterna necessaria |
Soppressione dei transitori di chiusura | | | ● |
Soppressione della DC componenti per motori | | | ● |
Separazione di potenziale tra potenza e controllo sezioni | | | ● |
|
Nominale di tenuta ad impulso tensione: - 1.2 µs/50 µs (tempo di salita/discesa dell'impulso IEC/EN 60947-2 o -3)
- Vale per il circuito di controllo/sezione di potenza/custodia
|
