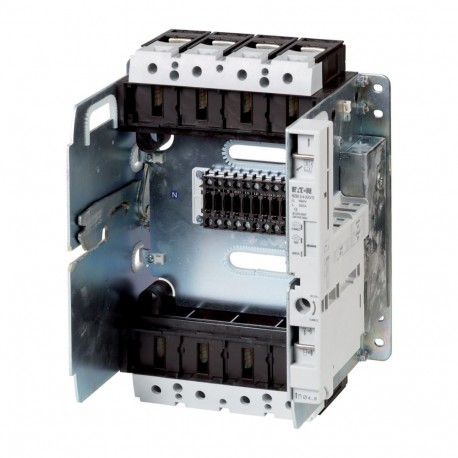

NZM3-4-XAVS 266712 EATON ELECTRIC Zoccolo fisso, 4p, 630A
NZM3-4-XAVS
266712
EATON-MOELLER
Zoccolo fisso, 4p, 630A
apparecchi elettrici a bassa tensione > supporto per interruttore di potenza
Accessori NZM
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Zoccolo fisso, 4p, 630A
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Nota: per interruttori automatici di potenza NZM e sezionatori di potenza N. Non approvato UL/CSA. Non per Ue > 690V. Per interruttori con kit per interruttore estraibile. Anche per posti di riserva. 3 posizioni: inserito, test, estratto. Le posizioni vengono visualizzate meccanicamente da puntatori. Possibile inoltre la visualizzazione elettrica mediante contatti ausiliari. A seconda della posizione un contatto NC o un contatto NA M22-(C)K01 oppure M22-(C)K10. In alternativa anche doppi contatti M22-CK.. Completo di unità di connessione per circuito ausiliario. Tutti i collegamenti dei contatti ausiliari (HIA, HIN, HIV) e sganciatori di tensione U/A già presenti per unità di connessione per circuito ausiliario. Occupazione massima: 3 contatti HIN (contatti ausiliari normali), 2 contatti HIA, 2 Contatti HIV. Non combinabili con set adattatore NZM4/NZM14 (NZM4-XSAS14-..) o N(ZM)4/N(ZM)12. Utilizzabile per: NZM3-4, N3-4
Programma di fornitura
Assortimento
Accessori
accessori
Base di estensione per unità base
Norma/Approvazione
IEC
Tecnica di installazione
Tecnica di estrazione
Grandezza
NZM3
Descrizione
Base prolunga per l'utilizzo con unità base NZM...-AVE delle rispettive dimensioni
Numero di poli
a 4 poli
Dotazione standard
collegamento a vite
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660
Protezione contro contatti accidentali
Protezione contro i contatti con le dita e il dorso della mano secondo VDE 0106 parte 100
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambienteTemperatura ambiente stoccaggio
-40 - +70 °C
Funzionamento
-25 - +70 °C
Resistenza agli urti (semionda 10 ms) secondo IEC 60068-2-27
20 (durata dell'urto 20 ms) g
Sezionamento sicuro secondo EN 61140tra contatti ausiliari e contatti principali
500 V AC
Sezionamento sicuro secondo EN 61140tra contatti ausiliari
300 V AC
Posizione di montaggio
Verticale e 90° destra/sinistra
Senso di alimentazione
A piacere
Grado di protezione
Apparecchio
IP2X (nella zona dell'area plug-in)
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
83.35 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Telaio per interruttore di potenza (EC002043)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Chassis part circuit breaker (ecl@ss13-27-37-04-22 [ACN955016])
Corrente nominale In
610 A
Numero di poli
4
Esecuzione come adattatore per sbarra collettrice
No
Esecuzione come apparecchio da incasso
Si
Tipo di collegamento circuito elettrico principale
Raccordo a vite
