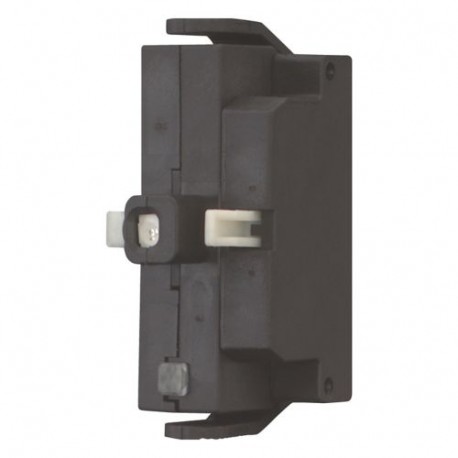

M22-SWD-K22LEDC-W 116009 M22-SWD-K22LEDC-WQ EATON ELECTRIC Elemento funzionale pulsante luminoso, SmartWire-..
M22-SWD-K22LEDC-W
116009
M22-SWD-K22LEDC-WQ
EATON-MOELLER
Elemento funzionale pulsante luminoso, SmartWire-DT, 2W, LED, bianco, fissaggio a pavimento
SmartWire-DT 2 NO + 2 NC 2 W Elemento LED Bianco Montaggio Posteriore
apparecchi elettrici a bassa tensione > Modulo contatti ausiliario
Ausili di controllo e segnalazione
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Elemento funzionale pulsante luminoso, SmartWire-DT, 2W, LED, bianco, fissaggio a pavimento
Elemento funzionale, Tipo di fissaggio: Fissaggio in custodia o su clip telescopia, Collegamento a SmartWire-DT: sì
Programma di fornitura
Funzione base accessori
Elementi funzionali
Funzione
per la combinazione con elementi di comando RMQ-Titan M22-...
Contatti
2 contatti di scambio
Tipo di fissaggio
Fissaggio in custodia o su clip telescopia
Simbolo circuitale
Diagramma di corsa
con collegamento ad elemento frontale
con collegamento ad elemento frontale
Configurazione
Colore
bianco
Collegamento a SmartWire-DT
sì
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 61131-2
EN 50178
EN 50178
Dimensioni (B x H x P)
17 x 45 x 42 mm
Peso
14 g
Posizione di montaggio
facoltativa
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrazioni (IEC/EN 61131-2:2008)Ampiezza costante 3,5 mm
5 - 8.4 Hz
Vibrazioni (IEC/EN 61131-2:2008)Accelerazione costante 1 g
8.4 - 150 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
9 Urti
Caduta (IEC/EN 60068-2-31) [Altezza di caduta]
50 mm
Caduta libera, imballato (IEC/EN 60068-2-32)
0.3 m
Compatibilità elettromagnetica (EMC)
Categoria di sovratensione
Non applicabile
Grado di inquinamento
2
Scarica elettrostatica (IEC/EN 61131-2:2008)Scarica atmosferica (categoria 3)
8 kV
Scarica elettrostatica (IEC/EN 61131-2:2008)Scarica dei contatti (categoria 2)
4 kV
Campi elettromagnetici (IEC/EN 61131-2:2008)80 - 1000 MHz
10 V/m
Campi elettromagnetici (IEC/EN 61131-2:2008)1.4 - 2 GHz
3 V/m
Campi elettromagnetici (IEC/EN 61131-2:2008)2 - 2,7 GHz
1 V/m
Soppressione radiodisturbo (SmartWire-DT)
EN 55011 classe A
Burst (IEC/EN 61131-2:2008, categoria 3)Cavo di alimentazione
2 kV
Burst (IEC/EN 61131-2:2008, categoria 3)Cavo SmartWire-DT
1 kV
Ammissione (IEC/EN 61131-2:2008, categoria 3)
10 V
Temperatura ambiente
Temperatura ambientetemperatura ambiente di servizio (IEC 60068-2)
-30 - +55 °C
Temperatura ambienteStoccaggio
-40 - +80 °C
Umidità dell'aria relativaCondensa
Eliminazione della condensa con misure idonee
Umidità dell'aria relativaUmidità relativa, nessuna condensa (IEC/EN 60068-2-30)
5 - 95 %
Rete SmartWire-DT
Tipo di utenti
Utente SmartWire-DT (slave)
Impostazione indirizzi
automatico
Visualizzazione di stato
verde LED
Collegamenti
Spina, a 8 poli
Connettore
M22-SWD-I…LP
Interfaccia bus di campo
Impostazione del baudrate
automatico
Funzioni
Indicazione stato di commutazione
Sì LED
Diagnosi
Sì
Tipo di fissaggio
Fissaggio in custodia o su clip telescopia
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0.3 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-30 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / blocco interruttore ausiliario (EC000041)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Componente Per Tecnica Commutazione A Bassa Tensione / Blocco interruttori ausiliari ([email protected] [AKN342013])
numero di contatti invertitori
0
numero di contatti di chiusura
2
numero di contatti di riposo
2
numero di commutatori di segnale
0
corrente d’esercizio nominale Ie per AC-15, 230 V
0 A
esecuzione del collegamento elettrico
collegamento a connettore piatto
esecuzione
innestabile
tipo di montaggio
fissaggio frontale
portalampada
LED non sostituibile
Approvazioni
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
2324643
CSA Class No.
3211-07
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 23 Mbytes |
|
| M22-SWD-K22LEDC-W M22-SWD-K22LEDC-WQ 116009 IT_116009.pdf | 242 Kbytes |
|
