> >>M22-XLED230-T 231080 M22-XLED230-TQ ELECTRIC Elemento di resistenza, 85-264VAC, per LED 12-30V
Prodotto precedente Prodotto successivo

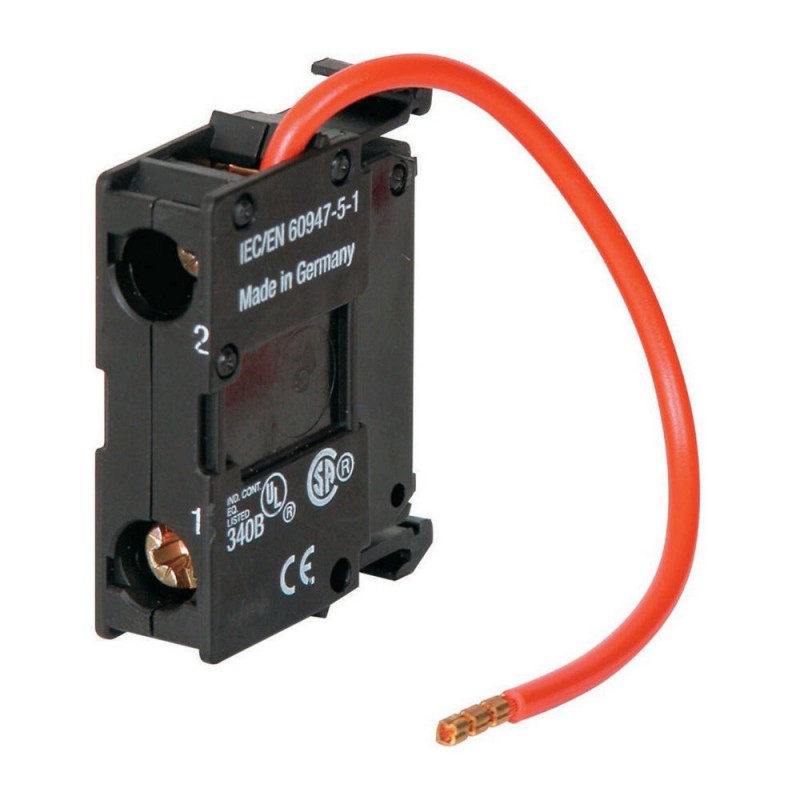

M22-XLED230-T 231080 M22-XLED230-TQ EATON ELECTRIC Elemento di resistenza, 85-264VAC, per LED 12-30V Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-XLED230-T 231080 M22-XLED230-TQ EATON ELECTRIC Elemento di resistenza, 85-264VAC, per LED 12-30V

M22-XLED230-T

231080

M22-XLED230-TQ

EATON-MOELLER

10

Elemento di resistenza, 85-264VAC, per LED 12-30V

Maggiori dettagli


apparecchi elettrici a bassa tensione > accessori per apparecchi di comando

Ausili di controllo e segnalazione

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $128.87
Prezzo unitario: $12.89

Quantità Prezzo
10+$12.89
20+$11.46
30+$10.89
40+$10.56
50+$10.39
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Dettagli

▲


Elemento di resistenza, 85-264VAC, per LED 12-30V
Con gli elementi luminosi a LED RMQ-Titan gli elementi frontali si "accendono"! Questo elemento di prova consente di attivare tutti gli elementi LED in una sola volta a scopo di prova. Presupposto: tutti i LED devono disporre di un modulo di questo tipo e deve essere previsto un pulsante di prova.

Programma di fornitura

Funzione base accessori
Elementi LED
Funzione
Per il controllo disaccoppiato del funzionamento (test della lampada)
Descrizione
Elemento di prova LED
Tipi di collegamento
Morsetti a vite
Tensione nominale di impiego [Ue]
85- 264 V AC V
Grado di protezione
IP20
Collegamento a SmartWire-DT
no
Tipi di collegamento
Morsetti a vite
Note

Per pulsanti, indicatori luminosi, pulsanti luminosi e selettori luminosi vale:

M22…-R solo in combinazione con M22-LED…-R

M22…-G solo in combinazione con M22-LED…-G

M22…-W solo in combinazione con M22-LED…-W

M22…-Y solo in combinazione con M22-LED…-W

M22…-B in combinazione con M22-LED…-W o M22-LED…-B

Dati tecnici

Generalità
Grado di protezione
IP20
Temperatura ambientea giorno
-25 - +70 °C
Temperatura ambienteStoccaggio
-40 - +80 °C

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
1 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Accessori per apparecchi di comando (EC002024)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / UnitÓ di comando e segnalazione (componenti) (ecl@ss13-27-37-12-92 [ACO037015])
Tipo di accessori elettrici
Blocco resistenza
Tipo di accessori meccanici
Altro
Accessorio
Si
Parte di ricambio
No

Approvazioni

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type: -

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
M22-XLED230-T M22-XLED230-TQ 231080 IT_231080.pdf 111 Kbytes M22-XLED230-T M22-XLED230-TQ 231080 IT_231080.pdf
