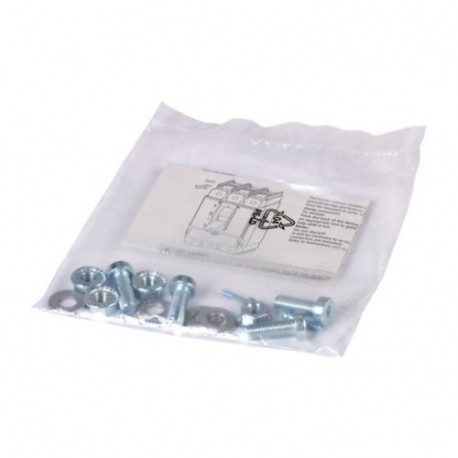

NZM3-XKS 260039 0004358777 EATON ELECTRIC Collegamento a vite, 3p, standard, grandezza 3 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM3-XKS 260039 0004358777 EATON ELECTRIC Collegamento a vite, 3p, standard, grandezza 3

NZM3-XKS

260039

0004358777

EATON-MOELLER

Collegamento a vite, 3p, standard, grandezza 3

Maggiori dettagli


apparecchi elettrici a bassa tensione > set di cablaggio per breaker

Accessori NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $24.98
Prezzo unitario: $24.98

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Collegamento a vite, 3p, standard, grandezza 3
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: il codice comprende parti per un lato interruttore in alto o in basso per interruttori a 3 o 4 poli. Collegamento standard per tutti gli interruttori NZM3, PN3 e N3. Kit di riallestimento per interruttori con morsetti a mantello Utilizzare capicorda speciali in esecuzione stretta. Montaggio all'interno dell'involucro dell'interruttore. In associazione ad una sbarra è necessario dotarla di isolamento (400 mm), ad es. tramite un tubo flessibile termoretraibile ed un coperchio NZM3(‐4)‐XKSA. U e ≧ 525 VAC. Per tutti gli altri tipi di collegamento è necessaria un coperchio NZM3(‐4)‐XKSA. Utilizzabile per NZM3(-4)1, PN3(-4), N(S)3(-4)

Programma di fornitura

Assortimento
Accessori
Norma/Approvazione
UL/CSA, IEC
Numero di poli
A 3 poli
Numero di conduttori
A 3 poli
Grandezza
NZM3
accessori
Tecnica di collegamento
accessori
collegamento a vite
Corrente nominale [In]
630 A
utilizzo con
NZM3, PN3, N(S)3
Sezioni di collegamento
Tipo di conduttoreCavo Cu/Al
Capicorda Cu
Capicorda Al
Sezioni di collegamentoflessibile
1 x 16 - 300
2 x 16 - 240 mm2
AWG/kcmil
1 x 4 - 350
2 x 350 mm2
Sezioni di collegamento
Bandella in rame numero lamelle x larghezza x spessore lamelle
10 x 32 x 1,0
+ 5 x 32 x 1,0 mm2
Sbarra in rame larghezza x profondità [Ampiezza]
30 x 10
+ 30 x 5 mm
Note

Tipo contenente parti per un morsetto situato nella parte superiore o inferiore, per interruttori automatici di potenza a 3 o 4 poli.

Collegamento standard con tutti gli interruttori automatici di potenza NZM3, PN3 e N3.

Kit di conversione per interruttore automatico di potenza con morsetto a mantello.

Utilizzare solo capicorda cavo specializzati con un design circoscritto; vedere i tipi NZM*XKS*. In caso contrario, è necessario utilizzare sezionatori di fase NZM*XKP, anche per capicorda di cavi isolati.

Montato all'interno dell'alloggiamento dell'interruttore.

Se viene utilizzata una sbarra collettrice, questa deve essere isolata utilizzando un tubo termorestringente e una copertura NZM3(-4)-XKSA; l'isolamento deve avere uno spessore di 400 mm.

Ue≧ 525 V CA:

Per tutti gli altri tipi di collegamento, deve essere utilizzata una copertura NZM3(-4)-XKSA.

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Set di cablaggio per breaker (EC002050)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Wiring set for circuit breaker (ecl@ss13-27-37-04-24 [ACN957016])
Adatto per numero di poli
3
Tipologia
Altro

Approvazioni

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E31593
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Suitable for
Refer to main component information

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
NZM3-XKS 0004358777 260039 IT_260039.pdf 110 Kbytes NZM3-XKS 0004358777 260039 IT_260039.pdf
