> >>NZM2-XDVR 260137 ELECTRIC Maniglia rotativa, rossa-gialla, lucchettabile, grandezza 2
Prodotto precedente Prodotto successivo

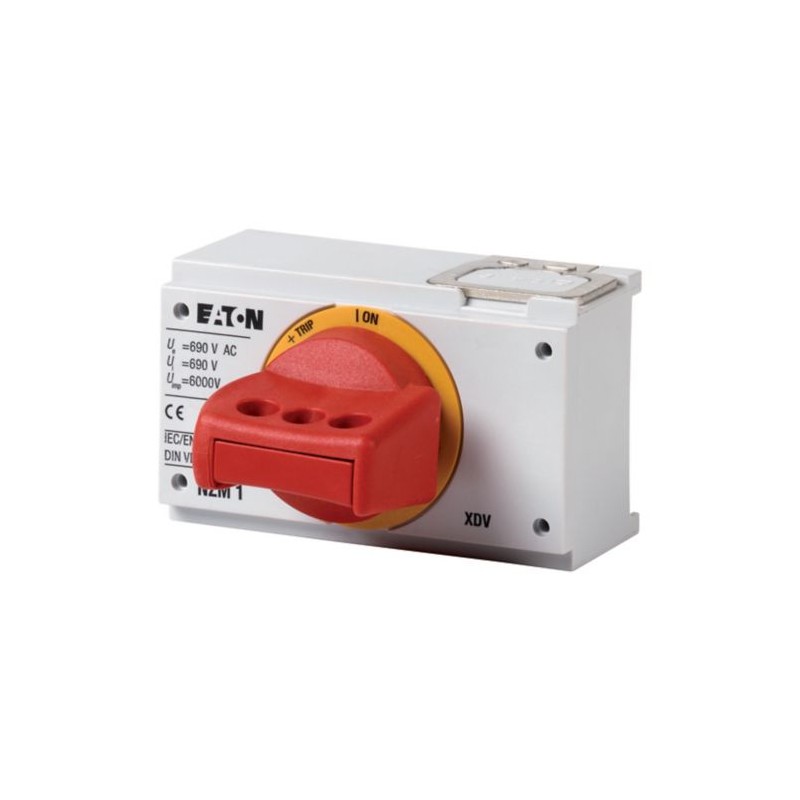

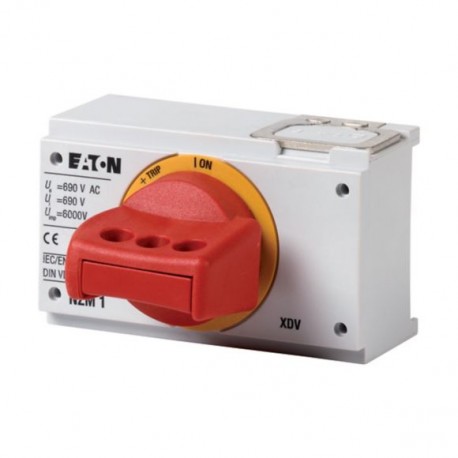

NZM2-XDVR 260137 EATON ELECTRIC Maniglia rotativa, rossa-gialla, lucchettabile, grandezza 2 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM2-XDVR 260137 EATON ELECTRIC Maniglia rotativa, rossa-gialla, lucchettabile, grandezza 2

NZM2-XDVR

260137

EATON-MOELLER

Maniglia rotativa, rossa-gialla, lucchettabile, grandezza 2

Maggiori dettagli


apparecchi elettrici a bassa tensione > Maniglia per interruttore di potenza

Accessori NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $91.78
Prezzo unitario: $91.78

Quantità Prezzo
1+$91.78
2+$80.02
3+$78.47
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Maniglia rotativa, rossa-gialla, lucchettabile, grandezza 2
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Nota: completo di comando rotativo, combinabile con cornici, equipaggiabile successivamente di contatti di segnalazione posizione maniglia per l'impiego nel MODAN. Rosso-giallo per arresto d'emergenza. Lucchettabile in posizione 0 sull'interruttore con max. 3 lucchetti. Utilizzabile per NZM2(-4), PN2(-4), N(S)2(-4)

Programma di fornitura

Assortimento
Accessori
accessori
Maniglia rotativa su interruttore
Norma/Approvazione
UL/CSA, IEC
Grandezza
NZM2
Descrizione
Consente l'azionamento dell'interruttore mediante movimento di rotazione e offre una possibilità di chiusura
Funzione
Rosso-giallo per arresto d'emergenza
Grado di protezione
IP20
Lucchettabilità
lucchettabile in posizione 0 sull'interruttore con max. 3 lucchetti
Informazioni sulla progettazione
Completa di manovra rotativa
combinabile con cornici
Equipaggiabile successivamente di contatti di segnalazione posizione maniglia per l'impiego nel MODAN.
azionamento
Maniglia rotativa
utilizzo con
NZM2(-4), PN2(-4), N(S)2(-4)
Note

La stessa maniglia può essere utilizzata anche su interruttori montati in posizione orizzontale (sia verso sinistra sia verso destra).

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Maniglia per interruttore di protezione (EC000229)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Impugnatura per unitÓ di comando (ecl@ss13-27-37-04-14 [AKF012019])
Con blocco del riavvio
No
Con serratura a chiave
No
Bloccaggio con lucchetto
Si
Colore
Rosso
Adatto per arresto d’emergenza
Si
Con asse
No
Adatto per disgiuntore
Si
Adatto per sezionatore di carico
Si
Tipo di protezione (NEMA)
4X, 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
NZM2-XDVR 260137 IT_260137.pdf 110 Kbytes NZM2-XDVR 260137 IT_260137.pdf
