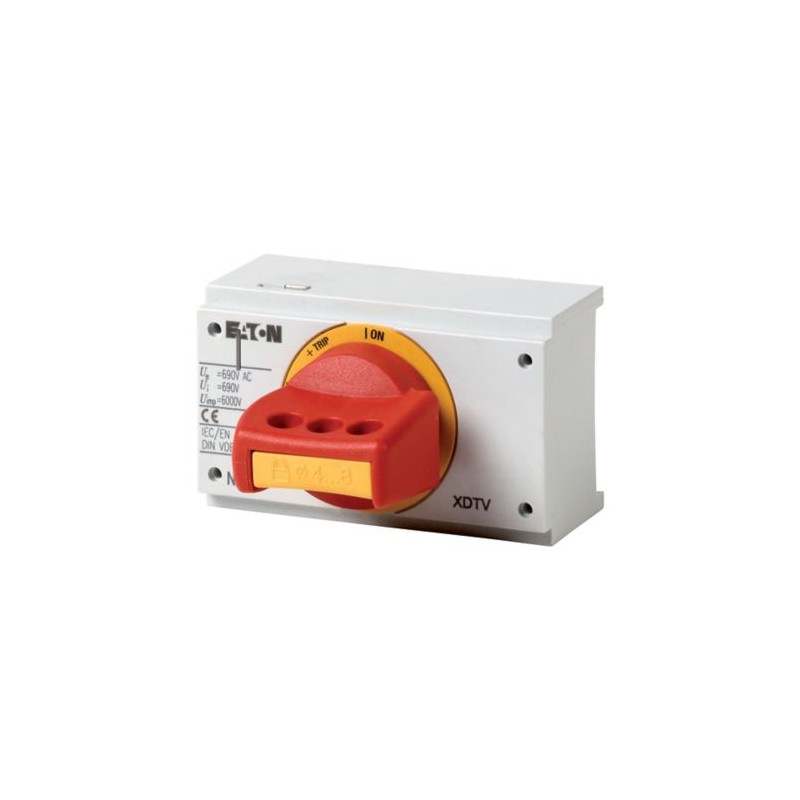

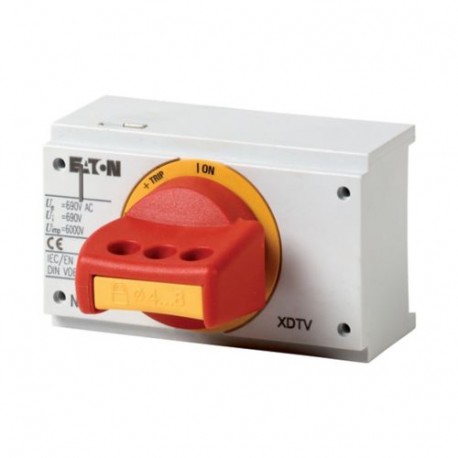

NZM2-XDTVR 260144 EATON ELECTRIC Maniglia rotativa, rossa-gialla, lucchettabile alla maniglia, grandezza 2 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM2-XDTVR 260144 EATON ELECTRIC Maniglia rotativa, rossa-gialla, lucchettabile alla maniglia, grandezza 2

NZM2-XDTVR

260144

EATON-MOELLER

Maniglia rotativa, rossa-gialla, lucchettabile alla maniglia, grandezza 2

Maggiori dettagli


apparecchi elettrici a bassa tensione > Maniglia per interruttore di potenza

Accessori NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $102.52
Prezzo unitario: $102.52

Quantità Prezzo
1+$102.52
2+$90.18
3+$90.13
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Maniglia rotativa, rossa-gialla, lucchettabile alla maniglia, grandezza 2
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Nota: completo di comando rotativo e cornice. rosso-giallo per arresto d'emergenza. Lucchettabile in posizione 0 sulla maniglia con max. 3 lucchetti. Funzione bloccoporta, ad esempio per quadro di distribuzione MCC. Bloccoporta in posizione ON, escludibile dall'esterno con puntale da 1 mm. Con OFF e ON chiusi non escludibile. Porta da aprire in OFF, chiusura interruttore solo a porta chiusa. Utilizzabile per: NZM2(-4), PN2(-4), N(S)2(-4)

Programma di fornitura

Assortimento
Accessori
accessori
Maniglia rotativa su interruttore con bloccoporta
Norma/Approvazione
UL/CSA, IEC
Grandezza
NZM2
Descrizione
Consente l'azionamento dell'interruttore mediante movimento di rotazione e offre una possibilità di chiusura
Funzione
Rosso-giallo per arresto d'emergenza
Grado di protezione
IP40
Lucchettabilità
lucchettabile in posizione 0 sulla maniglia con max. 3 lucchetti
Funzione bloccoporta, ad esempio per quadro di distribuzione MCC
Bloccoporta
Bloccoporta in posizione ON
escludibile dall'esterno con puntale da 1 mm.
con OFF e ON chiusi non escludibile
Porta da aprire in OFF
Chiusura interruttore solo a porta chiusa
Informazioni sulla progettazione
Completo di manovra rotativa e cornice
azionamento
Maniglia rotativa
utilizzo con
NZM2(-4), PN2(-4), N(S)2(-4)
Note

La stessa maniglia può essere utilizzata anche su interruttori montati in posizione orizzontale (sia verso sinistra sia verso destra).

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / maniglia per apparecchi di commutazione (EC000229)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Impugnatura per unitÓ di comando ([email protected] [AKF012014])
chiudibile
sì
colore
rosso
adatto per arresto d’emergenza
sì
con asse
no
adatto per disgiuntore
sì
adatto per sezionatore di carico
sì

Approvazioni

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified

Dimensioni

123X328
123X196
① Apertura di montaggio
123X323

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
NZM2-XDTVR 260144 IT_260144.pdf 290 Kbytes NZM2-XDTVR 260144 IT_260144.pdf
