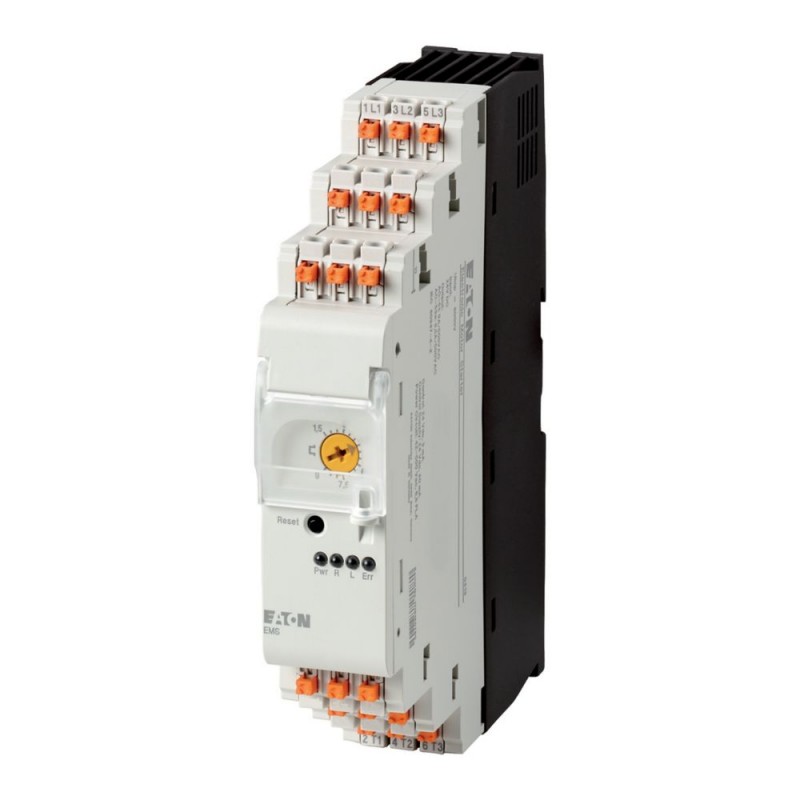

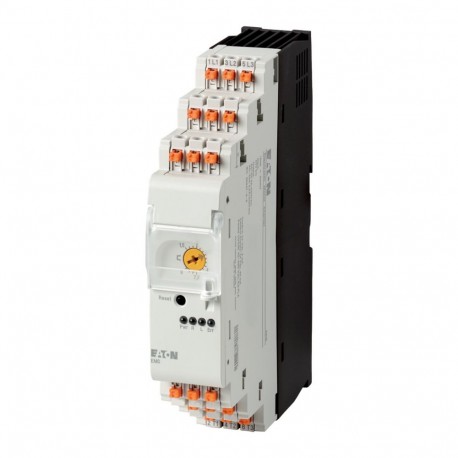

EMS-ROS-T-9-24VDC 169789 EATON MOELLER Teleinvertitore 9 A, arresto d'emergenza, comando in corrente continua Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

EMS-ROS-T-9-24VDC 169789 EATON MOELLER Teleinvertitore 9 A, arresto d'emergenza, comando in corrente continua

EMS-ROS-T-9-24VDC

169789

EATON - MOELLER

Disponibile

Invio oggi

Teleinvertitore 9 A, arresto d'emergenza, comando in corrente continua

Maggiori dettagli


Contatore Contattori

Avviatori - EATON - MOELLER

EMS Avviatori motore - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$144.05
2+$140.17
3+$138.25
4+$137.02
6+$135.71
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  Partenza motore modulare elettronica
Funzione di base
  Teleinvertitori (apparecchi completi)
Descrizione
  Modulo partenza motore diretto
Teleinvertitore
Protezione motore
arresto d'emergenza
Principio di collegamento: stadio finale di sicurezza con bypass, disinserzione trifase.
Conformità, approvazione

Protezione contro le esplosioni (secondo ATEX 94/9/CE)
  II (2) G [Ex e] [Ex d] [Ex px]
II (2) D [Ex t] [Ex p]
Certificazione EG
  PTB 13 ATEX 3003
Dati motore

Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz

AC-53a

380 V 400 V 415 V
PkW0,55 - 3
Campo di taratura sganciatore termico
IrA1,5 - 6,5 (AC-53a)
9 (AC-51)
Tensione di comando
  24 V DC
Tipi di collegamento
  Morsetti Push-In
arresto d'emergenza
  arresto d'emergenza
Collegamento a SmartWire-DT
  no
Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 60947-4-2
UL508
Dimensioni

Larghezza
 mm30
Altezza
 mm157
Profondità
 mm123.5
Peso
 kg0.3
Montaggio
  Guida DIN secondo IEC/EN 60715, 35 mm
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
  IP20
Posizione di montaggio
  verticale
Utenza motore in basso
Durata, elettrica
Cicli 3 x 107
Max. frequenza di commutazione
 Manovre/h7200 (tempo di pausa/impulso 50:50)
Sezioni di collegamento

Rigido
 mm21 x (0,75 - 2,5)
1 x AWG20 - 14
Flessibile, con puntalino
 mm22 x (0,75 - 2,5)
1 x AWG20 - 14
Nota
  Lunghezza minima 10 mm.
flessibile, con puntalino TWIN
 mm22 x (0,75 - 1,5)
2 x AWG20 - 16
Nota
  Lunghezza minima 10 mm.
Temperatura ambiente
Temperatura ambiente di servizio
 °C-25 - +60, secondo IEC 60068-2-1
Condensa
  Eliminazione della condensa con misure idonee
Stoccaggio
ϑ°C-40 - +80
Circuito principale
Tensione nominale di tenuta ad impulso
UimpV AC6000
Categoria di sovratensione/grado di inquinamento
  III/2
Tensione nominale d'impiego
UeV42 - 550
Corrente nominale d'impiego

AC-51
IeA1.20 - 9
AC-53a
IeA1.20 - 6.5
Dissipazione
PVW3.3 - 14.6
Dissipazione statica, indipendente dalla corrente
PvsW1
Isolamento base secondo IEC/EN60947-1

tra tensione di alimentazione, comando e manovra
 V AC500
tra uscita del segnale di ritorno e tensione di manovra
 V AC500
Sezionamento sicuro secondo IEC/EN60947-1

tra tensione di alimentazione, comando e manovra
 V AC 300
tra uscita del segnale di ritorno e tensione di manovra
 V AC 300
Sezionamento sicuro secondo EN 50178

tra tensione di alimentazione, comando e manovra
 V AC500
tra uscita del segnale di ritorno e tensione di manovra
 V AC500
Misurazione della corrente

Campo di taratura sganciatore termico
IrA1,5 - 6,5 (AC-53a)
9 (AC-51)
Classe di sgancio
 CLASS10 (Ir 4 A)
10A (Ir > 4 A)
Tempo di riarmo
tWmin.2 (avviamento manuale)
20 (riaccensione automatica)
Controllo simmetria

Valore Imax > Inom ((Imax - Imin)/Imax)
 %at 33, response time 120 s
at 67, response time 1,8 s
Valore Imax < Inom ((Imax - Imin)/Inom)
 %at 33, response time 120 s
at 67, response time 1,8 s
Protezione blocco motore

Tempo di intervento I (L1) o I (L3)
 A45
Tempo di intervento
 s2
Resistenza al corto circuito

Tipo di assegnazione “1”

Dispositivo di protezione dai cortocircuiti
  50 kA, 500 V AC: fusibile 16 A gG/gL
50 kA, 415 V AC: PKM0-4
15 kA, 415 V AC: PKM0-6,3
Porta di comando
Dati in ingresso

Tensione di alimentazione
UAUXV DCA1 - A2: 24 (-20 - +25 %)
Ondulazione residua della tensione di ingresso
 %5
Tensione di alimentazione “Disinserzione in sicurezza”
UAUXV DC< 5
Corrente di ingresso
 mA40
Note sulla corrente di ingresso
  senza segnale di ritorno
Circuito di comando (ON, L, R)

Livello di commutazione Low
 V DC-3 - +9.6
Livello di commutazione disinserzione in sicurezza
 V DC< 5
Livello di commutazione High
 V DC19.2 - 30
Corrente di ingresso
 mA5
Uscite dei segnali di ritorno

Nota
  Contatti 95, 96 o 98
Equipaggiamento contatti

W = Commutatore
  1 W
Tensione nominale d'impiego
UeV AC/DC250
Corrente nominale d'impiego

AC-15

230 V
IeA3
DC-13

24 V
IeA2
Compatibilità elettromagnetica (EMC)
Scarica elettrostatica (ESD)

Norma applicata
  IEC EN 61000-4-2, Level 3
Scarico dell'aria
 kV8
Scarica dei contatti
 kV6
Campi elettromagnetici (RFI)

Norma applicata
  IEC/EN 61000-4-3

 V/m800 - 1000 mHz: 10
1.4 - 2 GHz: 10
2.0 - 2.7 GHz: 3
Soppressione radiodisturbo
  EN 55011, classe A (emissione elettromagnetica legata alla linea)
EN 61000-6-3, classe A (emissione elettromagnetica irradiata)
Nota sull'uso
  Questo prodotto è progettato per l'esercizio in campo industriale (ambiente 2). L'uso in ambiente domestico (ambiente 1) può produrre radiodisturbi richiedenti misure di protezioni aggiuntive.
Impulsi Burst
 kV2
IEC/EN 61000-4-4, Level 3
impulsi ad alta energia (surge)
  1 kV (simmetrico)
2 kV (asimmetrico)
secondo IEC/EN 61000-4-5
Ammisione a IEC EN 61000-4-6
 V10
Parametri tecnici di sicurezza
Note
  Disinserzione sicura.
Vedi manuale di sicurezza PU05907001Z.
Temperatura ambiente
 °C40
Valori secondo EN ISO 13849-1

MTTFd
Anni 420
Performance Level
PL e
Categoria
  3
Valori secondo IEC 62061


  λsd [FIT]: 49
λsu [FIT]: 1818
λdd [FIT]: 269
λdu [FIT]: 2,7
SFF [%]: 99,8
DCS [%]: 2,6
DC [%]: 99
PFH [1/h]: 2,7 x 10-9
SIL: 3
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA6.5
Dissipazione per polo, in funzione della corrente
PvidW2.1
Dissipazione dell'apparecchio, in funzione della corrente
PvidW6.3
Dissipazione statica, indipendente dalla corrente
PvsW1
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C60
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Kind of motor starter
  Reversing starter
With short-circuit release
  No
Rated control supply voltage Us at AC 50HZ
 V0 - 0
Rated control supply voltage Us at AC 60HZ
 V0 - 0
Rated control supply voltage Us at DC
 V24 - 24
Voltage type for actuating
  DC
Rated operation power at AC-3, 230 V, 3-phase
 kW1.5
Rated operation power at AC-3, 400 V
 kW3
Rated power, 460 V, 60 Hz, 3-phase
 kW2.2
Rated power, 575 V, 60 Hz, 3-phase
 kW0
Rated operation current Ie
 A9
Rated operation current at AC-3, 400 V
 A6.5
Overload release current setting
 A1.5 - 9
Rated conditional short-circuit current, type 1, 480 Y/277 V
 A0
Rated conditional short-circuit current, type 1, 600 Y/347 V
 A0
Rated conditional short-circuit current, type 2, 230 V
 A0
Rated conditional short-circuit current, type 2, 400 V
 A0
Number of auxiliary contacts as normally open contact
  1
Number of auxiliary contacts as normally closed contact
  1
Ambient temperature, , upper operating limit
 °C40
Temperature compensated overload protection
  Yes
Release class
  CLASS 10
Type of electrical connection of main circuit
  Spring clamp connection
Type of electrical connection for auxiliary- and control current circuit
  Spring clamp connection
Rail mounting possible
  Yes
Degree of protection (IP)
  IP20
Supporting protocol for TCP/IP
  No
Supporting protocol for PROFIBUS
  No
Supporting protocol for CAN
  No
Supporting protocol for INTERBUS
  No
Supporting protocol for ASI
  No
Supporting protocol for MODBUS
  No
Supporting protocol for Data-Highway
  No
Supporting protocol for DeviceNet
  No
Supporting protocol for SUCONET
  No
Supporting protocol for LON
  No
Supporting protocol for PROFINET IO
  No
Supporting protocol for PROFINET CBA
  No
Supporting protocol for SERCOS
  No
Supporting protocol for Foundation Fieldbus
  No
Supporting protocol for EtherNet/IP
  No
Supporting protocol for AS-Interface Safety at Work
  No
Supporting protocol for DeviceNet Safety
  No
Supporting protocol for INTERBUS-Safety
  No
Supporting protocol for PROFIsafe
  No
Supporting protocol for SafetyBUS p
  No
Supporting protocol for other bus systems
  No
Approvazioni
Product Standards  IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking
UL File No.  E29096
UL Category Control No.  NLDX, NLDX7
CSA File No.  UL report applies to both US and Canada
North America Certification  UL listed, certified by UL for use in Canada
Specially designed for North America  No
Curve caratteristiche
Curve caratteristica d'intervento
CLASS 10
corrente motorica impostata 4 A
Curve caratteristica d'intervento
CLASS 10A
corrente motorica impostata > 4 A
Derating corrente
apparecchio singolo
affiancato con distanza 30 mm
affiancato senza distanza
Dimensioni
Dati CAD
Ulteriori informazioni sul prodotto (link)
IL03407198Z Partenza motore modulare elettronica EMS

MN03407009Z Partenza motore modulare elettronica EMS


Datasheet - PDF

Recensioni: (0)

Nessun commento per il momento.

Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
  Captcha
  Inserisci recensione
Hai dubbi con l'acquisto?

Se avete domande di acquisto, è possibile visitare i seguenti link o e-mail

Attendere





* Campi obbligatori
