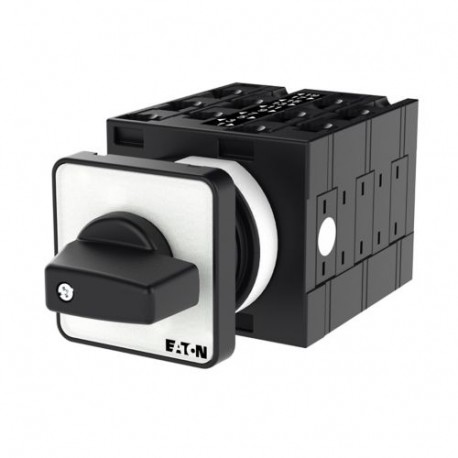

T3-5-15876/E 016776 EATON ELECTRIC Invertitori avviatori stella-triangolo, Contatti: 10, 32 A, targhetta fro..
T3-5-15876/E
016776
EATON-MOELLER
Invertitori avviatori stella-triangolo, Contatti: 10, 32 A, targhetta frontale: D-Y-0-Y-D, 60 °, permanente, da incasso
Interruttore a triangolo stellato con inversione a 10 poli piastra 32 A
Eaton Moeller® series invertitore-avviatore stella-triangolo T3, T3, 32 A, montaggio a incasso, 5 Unità costruttiva/e, Contatti: 10, 60 °, permanente, con posizione 0, D-Y-0-Y-D, Numero di disegno 15876
apparecchi elettrici a bassa tensione > interruttore
Sezionatori e interruttori a camme
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲General specifications
Nome prodotto
Eaton Moeller® series interruttore stella-triangolo a inversione T3
Sigla catalogo
016776
EAN
4015080167761
Lunghezza/profondità del prodotto
125 mm
Altezza prodotto
54 mm
Larghezza prodotto
61 mm
Peso prodotto
0.292 kg
Certificazione/i
UL
UL 60947-4-1
CSA
IEC/EN 60947
IEC/EN 60947-3
CSA-C22.2 No. 94
UL Category Control No.: NLRV
UL File No.: E36332
CSA Class No.: 3211-05
CSA-C22.2 No. 60947-4-1-14
IEC/EN 60204
CE
CSA File No.: 012528
VDE 0660
UL 60947-4-1
CSA
IEC/EN 60947
IEC/EN 60947-3
CSA-C22.2 No. 94
UL Category Control No.: NLRV
UL File No.: E36332
CSA Class No.: 3211-05
CSA-C22.2 No. 60947-4-1-14
IEC/EN 60204
CE
CSA File No.: 012528
VDE 0660
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
T3-5-15876/E
Specifiche del prodotto
Tipo
Invertitore-avviatore stella-triangolo
Categoria prodotto
Interruttori di comando
Funzione attuatore
Permanente
con posizione 0
con posizione 0
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione di calore per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti, rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Dotato di:
posizione 0 (off)
Manopola nera e piastra anteriore
Manopola nera e piastra anteriore
Massima frequenza di manovra
1200 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido, ciclico, a IEC 60068-2-30
Caldo umido, costante, a IEC 60068-2-78
Caldo umido, costante, a IEC 60068-2-78
Materiale custodia
plastica
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Tipo attuatore
manopola corta
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
1.5 HP
Potenza motore assegnata a 200/208 V, 60 Hz, 1-fase
3 HP
Potenza motore assegnata a 200/208 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
3 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase
7.5 HP
Potenza motore assegnata a 575/600 V, 60 Hz, trifase
10 HP
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
1.1 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Numero di unità di contatto
5
Corrente nominale ammissibile di breve durata (lcw)
650 A, Contatti, 1 secondo
Tipo collegamento elettrico del circuito principale
collegamento a vite
Posizione di montaggio
Secondo necessità
Corrente di cortocircuito condizionale nominale (Iq)
1 kA
Metodo di montaggio
Montaggio a incasso
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Numero di poli
3
Grado di protezione
NEMA 1
NEMA 12
IP65
NEMA 12
IP65
Numero di contatti
10
Modello
invertitore stella-triangolo
Grado di protezione (lato anteriore)
IP65
NEMA 12
NEMA 12
Iscrizione
D-Y-0-Y-D
Durata meccanica
500.000 operazioni
Isolamento sicuro
440 V AC, Tra i contatti, In conformità a EN 61140
Corrente nominale di esercizio (Ie)
32 A a AC-3, Stella-triangolo da 230 V
32 A a AC-3, Stella-triangolo da 400 V
32 A a AC-3, Stella-triangolo da 500 V
25,5 A a AC-3, Stella-triangolo da 690 V
32 A a AC-3, Stella-triangolo da 400 V
32 A a AC-3, Stella-triangolo da 500 V
25,5 A a AC-3, Stella-triangolo da 690 V
Grandezza vite
M4, Terminale a vite
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Carico nominale
1,3 x Iₑ (con classe di esercizio 12, durata di inserzione 60%)
1,6 x Iₑ (con classe di esercizio 12, durata di inserzione 40%)
2 x Iₑ (con classe di esercizio 12, durata di inserzione 25%)
1,6 x Iₑ (con classe di esercizio 12, durata di inserzione 40%)
2 x Iₑ (con classe di esercizio 12, durata di inserzione 25%)
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Coppia di serraggio
17,7 lb-in, Morsetti a bullone
1,6 Nm, Morsetti a bullone
1,6 Nm, Morsetti a bullone
Poteri d’interruzione (contatti ausiliari, pilot duty)
P600 (UL/CSA)
A600 (UL/CSA)
A600 (UL/CSA)
Numero di contatti in serie a DC-21 A, 240 V
1
Numero di contatti in serie a DC-23A, 120 V
3
Numero di contatti in serie a DC-23A, 24 V
1
Numero di contatti in serie a DC-23A, 240 V
5
Numero di contatti in serie a DC-23A, 48 V
2
Numero di contatti in serie a DC-23A, 60 V
3
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
260 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
260 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
240 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
170 A
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
320 A
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
32 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
32 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
32 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
26.4 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
17 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
23.7 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
23.7 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
23.7 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
14.7 A
Poteri d’interruzione (contatti principali, uso generico)
25 A, Corrente nominale ininterrotta max (UL/CSA)
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Classe di protezione da corto circuito
35 A gG/gL, Fusibile, Contatti
Capacità morsetti (flessibile con puntalino)
2 x (0,75 - 4) mm², puntalini a norma DIN 46228
1 x (0,75 - 4) mm², puntalini a norma DIN 46228
1 x (0,75 - 4) mm², puntalini a norma DIN 46228
Adatto per
Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA)
Fissaggio frontale
Fissaggio frontale
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
25 A
Corrente nominale di esercizio (le) a DC-13, interr. di controllo L/R = 50 ms
20 A
Corrente nominale di esercizio (Ie) a DC-21, 240 V
1 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
12 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 240 V
5 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
25 A
Corrente nominale di esercizio per dissipazione specifica (In)
32 A
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
7.5 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
15 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
15 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
15 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
18.5 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
11 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
11 kW
Potenza di esercizio nominale stella-triangolo a 220/230 V, 50 Hz
7.5 kW
Potenza di esercizio nominale stella-triangolo a 380/400 V, 50 Hz
15 kW
Potenza di esercizio nominale stella-triangolo a 500 V, 50 Hz
18.5 kW
Potenza di esercizio nominale stella-triangolo a 690 V, 50 Hz
22 kW
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale ininterrotta (Iu)
32 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Angolo di commutazione
60 °
Tensione per coppia di contatti in serie
60 V
Corrente nominale cortocircuito (high-fault)
10 kA, SCCR (UL/CSA)
40 A, Classe J, fusibile max., SCCR (UL/CSA)
40 A, Classe J, fusibile max., SCCR (UL/CSA)
Corrente nominale cortocircuito (nominale di base)
5 kA, SCCR (UL/CSA)
40A, fusibile max., SCCR (UL/CSA)
40A, fusibile max., SCCR (UL/CSA)
Sezioni di collegamento (rigido/flessibile con puntalino AWG)
14 - 10
Sezioni di collegamento (rigido/a trefoli)
2 x (1 - 6) mm²
1 x (1 - 6) mm²
1 x (1 - 6) mm²
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
Progettazione
15876
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 928 Kbytes |
|
| T3-5-15876/E T3-5-15876/E 016776 ES_009128.pdf | 980 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
