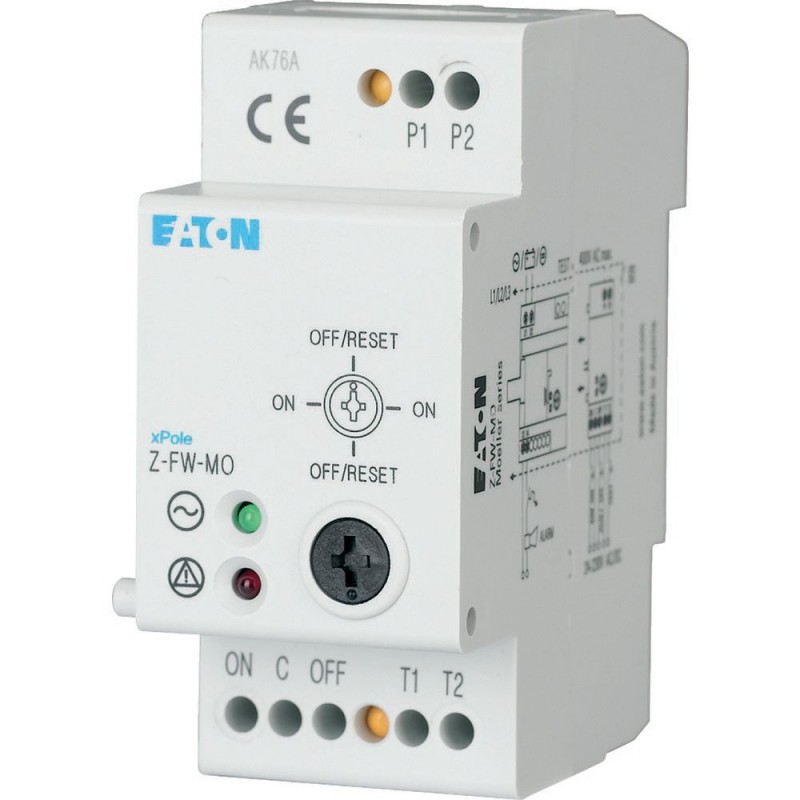

Dispositivo di reinserzione, 24-240V, 2unità passo
Modulo di comando a distanza, tensione di comando per comando a distanza 24-230V AC uscita a relè per controllo di sgancio 400VAC max., funzioni: riaccensione automatica + ON/OFF/TEST, dimensioni di montaggio calotta 45mm, larghezza di montaggio 2unità passo (35mm), montaggio su guida DIN, sezione morsetto 4x1,5 mm² o 2x2,5 mm²
Programma di fornitura
Funzione di base
accessori per interruttore di protezione della linea
accessori per interruttori differenziali
Funzione base accessori
dispositivo di reinserzione
Applicazione
Apparecchiatura per applicazioni industriali ed edifici funzionali di fascia alta
Applicabilità
applicabile da destra a: Z-FW-LP, Z-FW-LPD
Dati tecnici
Tensione di comando per verifica a distanza
24 - 230 V AC/DC
Uscita a relè per prova di sgancio con Z-FW
≦ 400 V AC
Selettore funzioni
ON, OFF/RESET
Misura di montaggio calotta
45 mm
Misura zoccolo custodia
80 mm
Larghezza di montaggio
35 mm
Montaggio
Fissaggio rapido con 2 posizioni permanenti su guida DIN omega IEC/EN 60715
Grado di protezioneincorporato
IP40
Protezione morsetti
Protezione contro i contatti accidentali secondo BGV A3, ÖVE-EN 6
Morsetti
Morsetti sollevabili
Sezioni di collegamentoRigido
4 × 1,5
2 × 2,5 mm2
Sezioni di collegamentoflessibile
4 × 1,5
2 × 2,5 mm2
Verifiche di progetto secondo IEC/EN 61439
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
5 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+40 °C
Dati tecnici secondo ETIM 7.0
apparecchi per montaggio su guida DIN/armadio (EG000062) / dispositivo supplementare per apparecchi a montaggio su rotaia (EC001286)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Componente Comando Di Protezione / Contatto ausiliare e di segnalazione (
[email protected] [AKE327013])
montaggio dell'apparecchio
altri
dispositivo supplementare
sganciatore a distanza
applicato dal produttore
no
numero di contatti di chiusura
0
numero di contatti di riposo
0
numero di contatti invertitori
0
numero di commutatori di segnale
0
tensione di commutazione nominale
0 A
tensione di dimensionamento
230 V
tipo di tensione per l’azionamento
AC
con auto test per funzione corrente differenziale
no
adatto per numero max. dei poli dell’unità di contatto principale (totale)
0
adatto per intensità di corrente max. dell’unità di contatto principale
0 A
