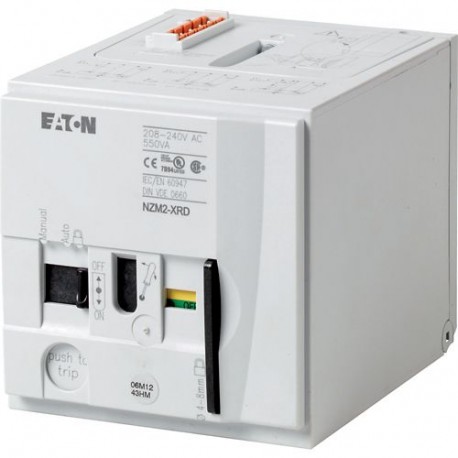

NZM2-XRD220-250DC 115395 EATON MOELLER Modulo di comando a distanza, 220-250VDC, standard Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM2-XRD220-250DC 115395 EATON MOELLER Modulo di comando a distanza, 220-250VDC, standard

NZM2-XRD220-250DC

115395

EATON - MOELLER

Disponibile

Invio oggi

Modulo di comando a distanza, 220-250VDC, standard

Maggiori dettagli


Interruttore Magnetotermico Interruttori Magnetotermici

Interruttori NZM e LZM (Accessori) - EATON - MOELLER

Operatori remoti 208-240V 50 / 60Hz - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$494.01
2+$493.54
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  Accessori
accessori
  Comando a distanza standard
Frequenza nominale di impiego
  DC
Norma/Approvazione
  UL/CSA, IEC
Grandezza
  NZM2
Descrizione


Per il comando a distanza di interruttori automatici di potenza e sezionatori di potenza.

Inserzione, disinserzione e ripristino tramite comando impulsivo o permanente.

Possibilità di comando manuale presso il macchinario.

Lucchettabile con posizione 0 del comando a distanza con fino a 3 lucchetti (sezione lucchetto: 4 – 8 mm)

 Attenzione, nella fase di progettazione:
Comando impulsivoMorsetto 70/71:
 >NZM-XR: carico dei contatti secondo i dati tecnici
NZM2-XRD: all'inserzione e alla disinserzione attraverso i contatti passa tutta la corrente!
Per il comando dei comandi a distanza NZM2(3,4)-XR(D)... possono essere utilizzati gli elementi di contatto RMQ.


Manovra con contatto permanenteMorsetto 75:
 >NZM-XR: segnalazione di pronto al funzionamento se il coperchio è chiuso, ma non lucchettato.
NZM2-XRD: segnalazione di pronto al funzionamentose l'interruttore a scorrimento è su “Auto”.
Interruttore a scorrimento con 3 posizioni: manuale/auto/interbloccato per differenziazione sicurra delle posizioni d'esercizio.
AC-15: 400 V; 2 A
DC-13: 220 V; 0,2 A

Comando impulsivo con ritorno automatico nella posizione 0 dopo lo sgancio dell'interruttore
 >

Ciclo di manovra:
 >

Circuito in parallelo di comandi a distanza
 >
Tempo di inserzione
 ms110 – 170
Tempo di disinserzione
 ms110 – 170
Tensione nominale di alimentazione
UsV220 - 250 V DC
Numero di poli
  a 3/4 poli
utilizzo con
  NZM2(-4)
N(S)2(-4)
Informazioni sulla progettazione
  Interruttore a scorrimento per Auto o Manuale
Numero max. di contatti ausiliari: 2 contatti ausiliari normali, 1 contatto ausiliario di segnalazione d'intervento
Non combinabile con sezionatore di potenza PN...
Non combinabile con interblocco meccanico.
Non integrare il doppio contatto ausiliario M22-CK11(20/02) nello slot centrale con NZM2-XRD
Informazioni di progettazione (catalogo sfogliabile)

Dati tecnici
Comando a distanza
Tensione nominale di alimentazione
UsV
Tensione continua
UsV DC220-250
Campo di funzionamento

Tensione alternata
 x Us0.85 - 1.1
Tensione continua
 x Us0.85 - 1.1
Dissipazione termica per ogni polo con Iu
PkW
Tensione alternata

110 V - 130 V AC
 VA550
Tensione continua
 x Us
24 V 30 V DC
 W450
Durata indicativa del comando

all'inserzione
 ms100
alla disinserzione
 ms100
Durata meccanica
Manovre 20000
Massima frequenza di manovra
 Manovre/h
Max. frequenza di manovra
man/hman/h120
Sezioni di collegamento
 mm²
Rigido/flessibile, con puntalino
 mm20,75 - 2,5

 AWG18 - 14
Verifiche di progetto secondo IEC/EN 61439
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Type of switch drive
  Motor drive
Rated control supply voltage Us at AC 50HZ
 V0 - 0
Rated control supply voltage Us at AC 60HZ
 V0 - 0
Rated control supply voltage Us at DC
 V220 - 250
Voltage type for actuating
  DC
Approvazioni
Product Standards  UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.  E140305
UL Category Control No.  DIHS
CSA File No.  022086
CSA Class No.  1437-01
North America Certification  UL listed, CSA certified
