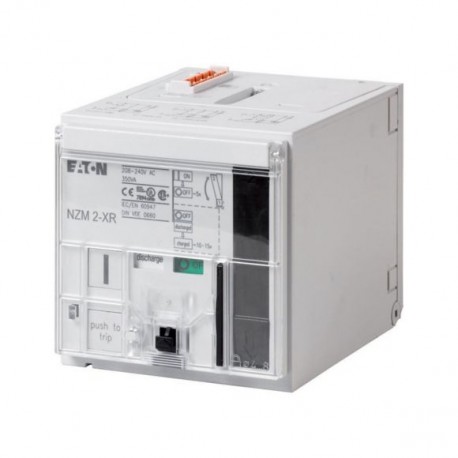

NZM2-XR208-240AC 259832 0004358776 EATON ELECTRIC Modulo di comando a distanza, 208-240VAC, per grandezza 2
NZM2-XR208-240AC
259832
0004358776
EATON-MOELLER
Modulo di comando a distanza, 208-240VAC, per grandezza 2
Motore di azionamento remoto, 208-240VAC, per NZM2
apparecchi elettrici a bassa tensione > Controllo motore per interruttore di potenza
Accessori NZM
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Dettagli
▲Modulo di comando a distanza, 208-240VAC, per grandezza 2
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: per il comando a distanza di interruttori automatici di potenza e sezionatori di potenza. Chiusura, apertura e riarmo dell'interruttore a distanza mediante comando impulsivo o permanente. Possibilità di manovra manuale presso il macchinario. Lucchettabile con posizione 0 del comando a distanza con fino a 3 lucchetti (sezione lucchetto 4 - 8 mm). sincronizzabile. Non combinabile con interblocco meccanico. Utilizzabile per NZM2(-4)1, N(S)2(-4)
Programma di fornitura
Assortimento
Accessori
accessori
Comando a distanza sincronizzabile
Frequenza nominale di impiego
AC 50/60 Hz
Norma/Approvazione
UL/CSA, IEC
Grandezza
NZM2
Descrizione
Per il comando a distanza di interruttori automatici di potenza e sezionatori di potenza.
Inserzione, disinserzione e ripristino dell'interruttore tramite comando impulsivo o permanente.
Possibilità di comando manuale presso il macchinario.
Lucchettabile in posizione 0 del comando a distanza con fino a 3 lucchetti (sezione lucchetto: 4 – 8 mm)
sincronizzabile
| Attenzione, nella fase di progettazione: | |
| Comando impulsivo | Morsetto 70/71: |
  | NZM-XR: carico dei contatti secondo i dati tecnici |
| NZM2-XRD: all'inserzione e alla disinserzione attraverso i contatti passa tutta la corrente! | |
| Per il comando dei comandi a distanza NZM2(3,4)-XR(D)... possono essere utilizzati gli elementi di contatto RMQ. | |
| Manovra con contatto permanente | Morsetto 75: |
 | NZM-XR: segnalazione di pronto al funzionamento se il coperchio è chiuso, ma non lucchettato. |
| NZM2-XRD: segnalazione di pronto al funzionamentose l'interruttore a scorrimento è su “Auto”. | |
| Interruttore a scorrimento con 3 posizioni: manuale/auto/interbloccato per differenziazione sicurra delle posizioni d'esercizio. | |
| AC-15: 400 V; 2 A | |
| DC-13: 220 V; 0,2 A | |
| Comando impulsivo con ritorno automatico nella posizione 0 dopo lo sgancio dell'interruttore | |
 | |
| Ciclo di manovra: | |
NZM2-XR | |
NZM3-XR | |
NZM4-XR | |
| Il tempo di pausa tra OFF è ON è di 3 s. Durante la pausa le istruzioni On vengono ignorate nei primi 3 secondi dopo la disinserzione. | |
| Circuito in parallelo di comandi a distanza | |
 | |
Tempo di inserzione
60 ms
Tempo di disinserzione
300 ms
Tensione di comando nominale [Us]
208 - 240 V 50/60 Hz V
Numero di poli
a 3/4 poli
utilizzo con
NZM2(-4)
N(S)2(-4)
N(S)2(-4)
Informazioni sulla progettazione
Non combinabile con sezionatore di potenza PN...
Non integrare il doppio contatto ausiliario M22-CK11(20/02) nello slot centrale con NZM2-XRD
Non integrare il doppio contatto ausiliario M22-CK11(20/02) nello slot centrale con NZM2-XRD
Informazioni di progettazione (catalogo sfogliabile)
Dati tecnici
Comando a distanza
Tensione nominale di alimentazione [Us]Tensione alternata [Us]
208-240 V AC
Campo di funzionamentoTensione alternata
0.85 - 1.1 x Us
Campo di funzionamentoTensione continua
0.85 - 1.1 x Us
Potenza nominale d'impiegoTensione alternata110 V - 130 V AC [Contatto NA]
350 VA
Durata indicativa del comandoall'inserzione
30 ms
Durata indicativa del comandoalla disinserzione
150 ms
Durata meccanica [Manovre]
20000
Massima frequenza di manovraMax. frequenza di manovra [man/h]
120 man/h
Sezioni di collegamentoRigido/flessibile, con puntalino
0,75 - 2,5 mm2
Sezioni di collegamento
18 - 14 AWG
Verifiche di progetto secondo IEC/EN 61439
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Controllo motore per interruttore di potenza (EC001030)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Azionamento elettrico per interruttore di potenza (ecl@ss13-27-37-04-12 [AKF010018])
Esecuzione azionamento commutazione
Azionamento a motore
Tensione di alimentazione pilota nominale per AC 50 Hz
208 - 240 V
Tensione di alimentazione pilota nominale per AC 60 Hz
208 - 240 V
Tensione di alimentazione pilota nominale per DC
0 - 0 V
Tipo di tensione per l’azionamento
AC
Approvazioni
Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| NZM2-XR208-240AC 0004358776 259832 IT_259832.pdf | 113 Kbytes |
 |
