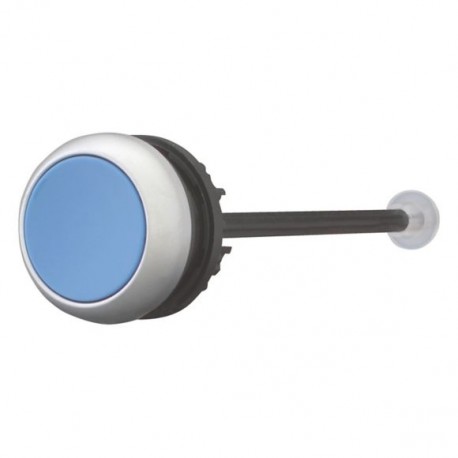

M22-DZ-B 254833 M22-DZ-BQ EATON ELECTRIC Pulsante di sblocco, azzurro Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-DZ-B 254833 M22-DZ-BQ EATON ELECTRIC Pulsante di sblocco, azzurro

M22-DZ-B

254833

M22-DZ-BQ

EATON-MOELLER

10

Pulsante di sblocco, azzurro

Maggiori dettagli


apparecchi elettrici a bassa tensione > Pulsante da quadro

Relè termici

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $82.91
Prezzo unitario: $8.29

Quantità Prezzo
10+$8.29
20+$7.17
30+$6.94
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Pulsante di sblocco, azzurro
Pulsante di sblocco, Funzione base accessori: Pulsanti di sblocco, accessori: Pulsanti, Funzione: Per relè termici in custodia, Per relè termici in custodia, Diametro foro di montaggio 22.3 mm, Diametro foro di montaggio 22,3 mm, azzurra, Anello frontale: Anello frontale colore titanio, Collegamento a SmartWire-DT: no, utilizzo con: ZW7…, ZE, Z5, ZB12, ZB32, ZB65, ZB150

Programma di fornitura

accessori
Accessori generali
Assortimento
Accessori
Funzione base accessori
Pulsanti di sblocco
accessori
Pulsanti
Funzione
Per relè termici in custodia
Per relè termici in custodia
Diametro foro di montaggio 22.3 mm
Descrizione
Diametro foro di montaggio 22,3 mm
capsula
azzurra
Anello frontale
Anello frontale colore titanio
Collegamento a SmartWire-DT
no
utilizzo con
ZW7…
ZE
Z5
ZB12
ZB32
ZB65
ZB150

Dati tecnici

Generalità
Temperatura ambientea giorno
-25 - +70 °C

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Pulsante da quadro (EC000221)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / Elemento frontale per pulsante (ecl@ss13-27-37-12-10 [AKF028019])
Colore del pulsante
Blu
Numero di punti di comando
1
Forma della lente
Tondo
Diametro del foro
22 mm
Larghezza dell’apertura
0 mm
Altezza dell’apertura
0 mm
Forma del pulsante
Piatto
Illuminabile
No
Con copertura protettiva
No
Etichettato
No
Funzione di commutazione con bloccaggio a scatto
No
Tattile
Si
Con anello frontale
Si
Materiale dell’anello frontale
Plastica
Colore dell'anello frontale
Cromo
Grado di protezione (IP), lato frontale
IP67
Tipo di protezione NEMA, lato frontale
4X

Approvazioni

Product Standards
UL 508; CSA-C22.2 No. 14; IEC/EN 60947; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
M22-DZ-B M22-DZ-BQ 254833 IT_254833.pdf 113 Kbytes M22-DZ-B M22-DZ-BQ 254833 IT_254833.pdf
