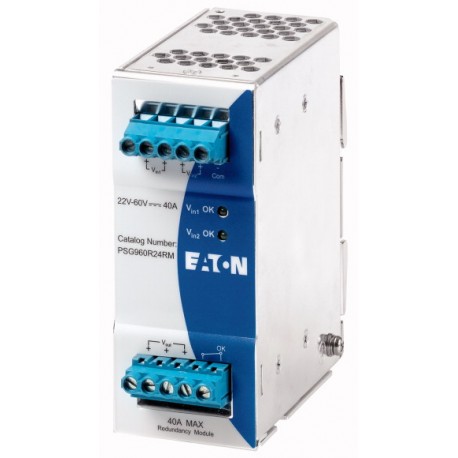

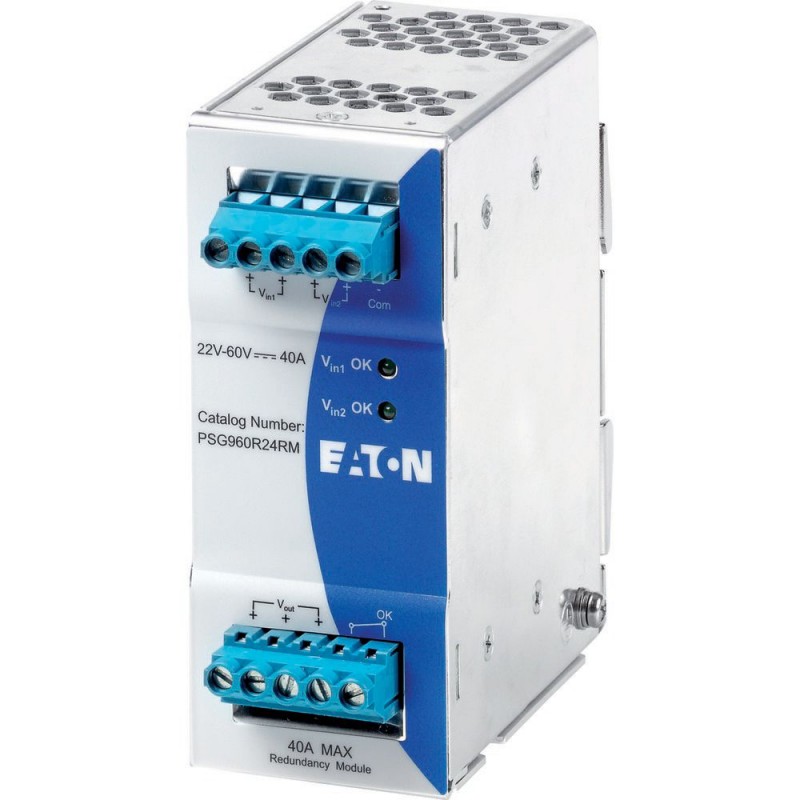

PSG960R24RM 172889 EATON ELECTRIC PSG960R24RM Modulo di ridondanza per alimentatore PSG, 40A
PSG960R24RM
172889
EATON-MOELLER
PSG960R24RM Modulo di ridondanza per alimentatore PSG, 40A
apparecchi elettrici a bassa tensione > alimentazione in corrente continua
Trasformatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Modulo di ridondanza per alimentatore PSG, 40A
Alternate Catalog No.
PSG960R24RM
Programma di fornitura
Assortimento
Alimentazioni PSG
Sotto gamma
Modulo di ridondanza
Descrizione
per disaccoppiare alimentazioni dello stesso tipo, collegate in parallelo sul lato uscita per scopi di ridondanza
Campo d'ingresso tensione
22 - 60 V DC
Tensione nominale d'ingresso
24 - 48 V DC
Tensione nominale di uscita
Vin- 0,65 V
Corrente nominale di uscita
40 A
Dati tecnici
Valori caratteristici ingresso
Tensione nominale d'ingresso
24 - 48 V DC
Campo d'ingresso tensione
24 - 48 V DC V
Allarme tensione di ingresso/contatto di relè
Contatto di relè "OK" chiuso, se Vin1 e Vin2 > 18 V +/- 5 % e < 30 V
Corrente nominale d'ingresso [In]
(1+1) Redundanz : Nom. 2 x 25
(N+1) Redundanz : Nom. 2 x 20
Einfache Nutzung : Nom. 1 x 40 A
(N+1) Redundanz : Nom. 2 x 20
Einfache Nutzung : Nom. 1 x 40 A
Fusibile a monte
3 x 6, 10, 16 A (consigliati)
Parametri uscita
Tensione nominale di uscita
Vin- 0,65 V
Corrente nominale di uscita
max. 40 A
Declassamento da Tamb> +50 °C
> 50 °C (2,5% / °C)
Dissipazione
26 W
Grado di efficienza
97 % tip. %
Corrente di corto circuito
< 25 A, nessun danno
Parametri generali
Custodie
Alluminio
MTBF (tempo medio tra due guasti)
> 800.000 h
Altezza
121 mm
Larghezza
50 mm
Profondità
122 mm
Peso
0.52 kg
Morsetti di collegamento
collegamento a vite
Sezioni di collegamentoFlessibile con puntalino, rigido
3.3 - 5.3 mm² (AWG 12 - 10) mm2
Momento di avviamento
0,7 Nm
Campo temperature ambienteFunzionamento
-40 - +80 °C
Caldo umido
< 95 % umidità relativa a +25 °C, nessuna condensa
Resistenza alle vibrazioni (IEC/EN 60068-2-6)
10 - 500 Hz a 30 m/s² (3 G max ) per 60 min. in direzione X, Y, Z
Resistenza agli urti (IEC 60068-2-27)
30 g (300 m/s²) in tutte le direzioni
Grado di inquinamento
2
Classe climatica (IEC)
3K3 secondo EN 60721
Sicurezza e dispositivi di protezione
Tensione di isolamentoIngresso/PE
1,5 kV AC
Tensione di isolamentoUscita/PE
1.5 kV AC
Grado di protezione
IP20
Classe di protezione
Classe II con collegamento PE
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
26 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-40 °C
Temperatura ambiente di servizio max.
+80 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / alimentazione corrente continua (EC002540)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Alimentazione Di Corrente / Power supply device / Continuous current supply ([email protected] [AFX040003])
tipo di tensione di alimentazione
DC
tipo di tensione di alimentazione
DC
1a tensione d’uscita
21.35 - 59.35 V
2a tensione d’uscita
0 - 0 V
3a tensione d’uscita
0 - 0 V
max. corrente d’uscita 1
40 A
max. corrente d’uscita 2
0 A
max. corrente d’uscita 3
0 A
tensione d’uscita regolabile
no
valore nominale tensione d'uscita 1
24 V
valore nominale tensione d'uscita 2
0 V
valore nominale tensione d'uscita 3
0 V
valore nominale corrente d'uscita 1
24 A
valore nominale corrente d'uscita 2
0 A
valore nominale corrente d'uscita 3
0 A
resistente a corto circuito
sì
tensione di alimentazione nominale per AC 50 Hz
0 - 0 V
tensione di alimentazione nominale per AC 60 Hz
0 - 0 V
tensione di alimentazione nominale per DC
22 - 60 V
tensione d’uscita regolata
no
assorbimento di potenza
0 VA
potenza erogata
960 W
stabilizzato
no
esecuzione del collegamento elettrico
raccordo a vite
montaggio su guida portante possibile
sì
montaggio a parete possibile
no
adatto per installazione in serie
sì
larghezza in unità di suddivisione
0
larghezza di montaggio
50 mm
altezza totale
121 mm
montaggio diretto possibile
no
larghezza
50 mm
altezza
121 mm
profondità
122 mm
adatto per funzioni di sicurezza
no
SIL secondo IEC 61508
senza
livello di performance secondo EN ISO 13849-1
senza
grado di protezione (IP)
IP20
tipo di protezione (NEMA)
1
Dimensioni
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON CONTROL TRANSFORMES EN.pdf | 4 Mbytes |
|
| PSG960R24RM PSG960R24RM 172889 172889_IT.pdf | 206 Kbytes |
|
