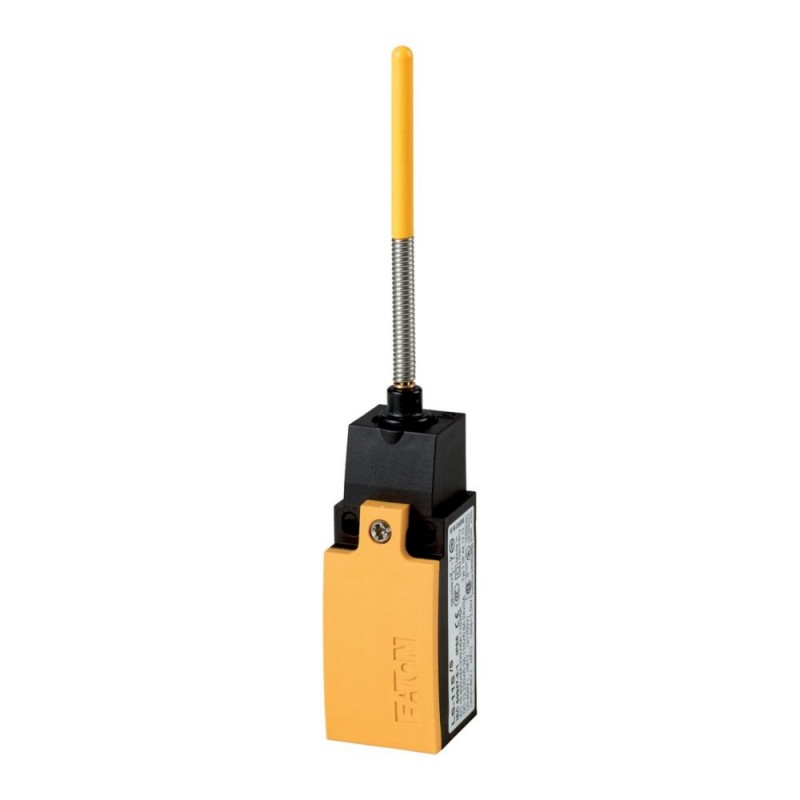

LS-S11S/S 106805 EATON MOELLER Interruttore di posizione, 1NA+1NC, azionamento ad asta flessibile Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

LS-S11S/S 106805 EATON MOELLER Interruttore di posizione, 1NA+1NC, azionamento ad asta flessibile

LS-S11S/S

106805

EATON - MOELLER

Disponibile

Invio oggi

Interruttore di posizione, 1NA+1NC, azionamento ad asta flessibile

Maggiori dettagli


Fine Carriera Finecorsa

Interruttori di posizione - EATON - MOELLER

Posizione scatola di plastica LS passa - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$23.60
8+$21.21
16+$20.69
23+$20.45
31+$20.28
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Funzione di base
  interruttore di posizione
Rilevatore tipo
  LS(M)-…
Assortimento
  Azionamento ad asta flessibile
Grado di protezione
  IP66, IP67
Accessori
  apparecchio completo
Temperatura ambiente
 °C-25 - +70
Contatto a scatto

Descrizione
  Non utilizzare come interruttore di posizione di sicurezza
Equipaggiamento contatti

NA = norm. aperto
  1 contatto NA
NC = norm. chiuso
  1 contatto NC
Simbolo circuitale

Corsa contatto
■ = contatto chiuso
□ = contatto aperto

Colore

Coperchio custodia
  Giallo
Coperchio custodia

Custodie
  materiale isolante
Tipo di collegamento
  Morsetto a bullone
Lunghezza dell'asta
 mm126
Note La testa motrice è ruotabile di 90° per permettere l'adattamento alla direzione di avviamento preimpostata.
Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 60947
Idoneità ai climi
  Caldo umido, costante secondo IEC 60068-2-78Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente
 °C-25 - +70
Posizione di montaggio
  facoltativa
Grado di protezione
  IP66, IP67
Sezioni di collegamento
 mm²
Rigido
 mm21 x (0.5 - 2.5)
Flessibile con puntalino
 mm21 x (0.5 - 1.5)
Contatti/potere d'interruzione
Tensione nominale di tenuta ad impulso
UimpV AC4000
Tensione nominale di isolamento
UiV400
Categoria di sovratensione/grado di inquinamento
  III/3
Corrente nominale d'impiego
IeA
AC-15

24 V
IeA6
220 V 230 V 240 V
IeA6
380 V 400 V 415 V
IeA4
DC-13

24 V
IeA3
110 V
IeA0.6
220 V
IeA0.3
Sicurezza contro false manovre

a 24 V DC/5 mA
HFFrequenza d'errore< 10-7, < 1 interruzione su 107 manovre
a 5 V DC/1 mA
HFFrequenza d'errore< 10-6, < 1 interruzione su 5 x 106 manovre
Frequenza di rete
 Hzmax. 400
Resistenza al cortocircuito secondo IEC/EN 60947-5-1

Max fusibile
 A gG/gL6
Precisione di riproducibilità
 mm0.15
Corrente di cortocircuito limitata
 kA1
Valori meccanici
Durata meccanica
Manovrex 1068
Resistenza (urto sinusoidale 20 ms)

Contatto a movimento lento
 g25
Frequenza di manovra
man/h  6000
Azionamento
meccanico

Forza di azionamento inizio/fine corsa
 NET1,0/8,0
Coppia di azionamento
 Nm0.2
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C70
Dati tecnici secondo ETIM 6.0
Width sensor
 mm31
Diameter sensor
 mm0
Height of sensor
 mm61
Length of sensor
 mm33.5
Rated operation current Ie at AC-15, 24 V
 A6
Rated operation current Ie at AC-15, 125 V
 A6
Rated operation current Ie at AC-15, 230 V
 A6
Rated operation current Ie at DC-13, 24 V
 A3
Rated operation current Ie at DC-13, 125 V
 A0.8
Rated operation current Ie at DC-13, 230 V
 A0.3
Switching function
  Quick-break switch
Output electronic
  No
Forced opening
  No
Number of safety auxiliary contacts
  1
Number of contacts as normally closed contact
  1
Number of contacts as normally open contact
  1
Number of contacts as change-over contact
  0
Type of interface
  None
Type of interface for safety communication
  None
Housing according to norm
  -
Construction type housing
  Cuboid
Material housing
  Plastic
Coating housing
  -
Type of control element
  Spring-rod
Alignment of the control element
  -
Type of electric connection
  -
With status indication
  No
Suitable for safety functions
  Yes
Explosion safety category for gas
  None
Explosion safety category for dust
  None
Ambient temperature during operating
 °C-25 - 70
Degree of protection (IP)
  IP67
Approvazioni
Product Standards  IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking
UL File No.  E29184
UL Category Control No.  NKCR
CSA File No.  12528
CSA Class No.  3211-03
North America Certification  UL listed, CSA certified
Degree of Protection  IEC: IP66, 67, UL/CSA Type 3R, 4X (indoor use only), 12, 13
Dimensioni
Coppia di serraggio vite coperchio: 0,8 Nm ±0,2 Nm
Solo con LS (esecuzione in materiale isolante)
Vite di fissaggio 2 × M4 30
MA = 1.5 Nm
