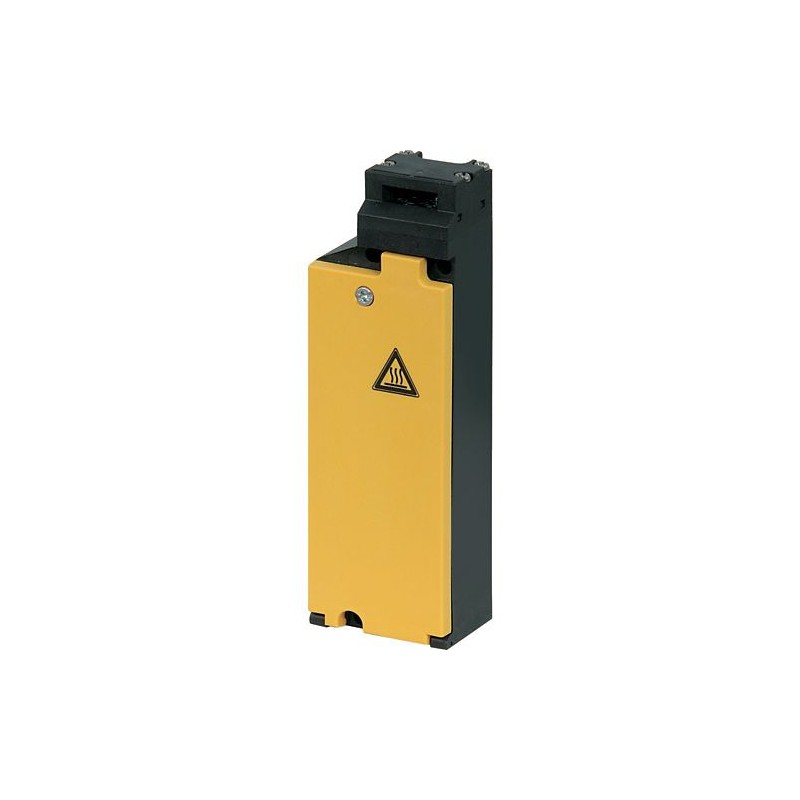

LS-S11-120AMT-ZBZ/X 106826 EATON MOELLER Interruttore di posizione, 1NA+1NC, bbase, interblocco magnetico Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

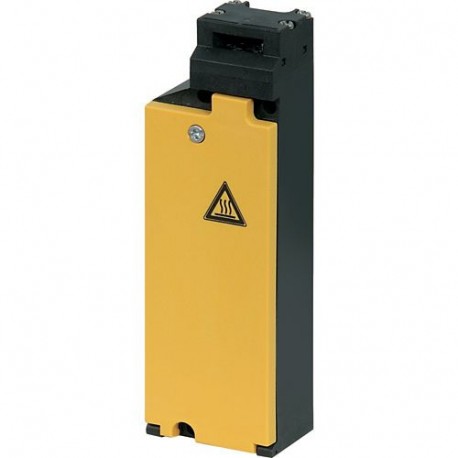

LS-S11-120AMT-ZBZ/X 106826 EATON MOELLER Interruttore di posizione, 1NA+1NC, bbase, interblocco magnetico

LS-S11-120AMT-ZBZ/X

106826

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

Interruttore di posizione, 1NA+1NC, bbase, interblocco magnetico

Maggiori dettagli


Fine Carriera Finecorsa

Interruttori di posizione - EATON - MOELLER

Interruttori di posizione di sicurezza, LS..ZBZ - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$125.36
2+$122.03
3+$120.38
4+$119.32
6+$118.37
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Funzione di base
  interruttore di posizione
Interruttori di posizione di sicurezza
Rilevatore tipo
  LS…ZBZ/X
Assortimento
  Apparecchi base con interblocco magnetico (funzionamento in eccitazione)
Grado di protezione
  IP65
Accessori
  Apparecchio base, espandibile
Temperatura ambiente
 °C-25 - +40
Descrizione
  con sorveglianza interblocco
Controllo della posizione della porta: permanente
Comando temporizzato dello sblocco possibile con ESR5-NV3-30
Marchio di controllo

Equipaggiamento contatti

NA = norm. aperto
  1 contatto NA
NC = norm. chiuso
  1 contatto NC
Nota
   = Funzione di sicurezza tramite apertura positiva secondo IEC/EN 60947‐5‐1
Simbolo circuitale

Tensione nominale di azionamento, comando a magnete
UsV120 V 50/60 Hz
Custodie
  materiale isolante
Tipo di collegamento
  Morsetto a bullone
Note Non utilizzare l'interruttore come arresto meccanico.
La testina di azionamento è ruotabile di 90 senza bisogno di utensili per adattarla meglio al piano di azionamento prestabilito.
In caso di attuatore inserito, il contatto NA è aperto ed il contatto NC è chiuso.
Per il grado di protezione IP65 utilizzare pressacavi V-M20 (206910) con max 9 mm di filettatura di raccordo.
Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 60947
Idoneità ai climi
  Caldo umido, costante secondo IEC 60068-2-78Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente
 °C-25 - +40
Posizione di montaggio
  facoltativa
Grado di protezione
  IP65
Sezioni di collegamento
 mm²
Rigido
 mm21 x (0.75 - 2.5)
2 x (0.75 - 1.5)
Flessibile con puntalino
 mm21 x (0.5 - 1.5)
2 x (0.5 - 1.5)
Contatti/potere d'interruzione
Tensione nominale di tenuta ad impulso
UimpV AC4000
Tensione nominale di isolamento
UiV400
Categoria di sovratensione/grado di inquinamento
  III/3
Corrente nominale d'impiego
IeA
AC-15

24 V
IeA6
220 V 230 V 240 V
IeA6
380 V 400 V 415 V
IeA4
DC-13

24 V
IeA3
110 V
IeA0.8
220 V
IeA0.3
Frequenza di rete
 Hzmax. 400
Resistenza al cortocircuito secondo IEC/EN 60947-5-1

Max fusibile
 A gG/gL6
Precisione di riproducibilità
 mm0.02
Corrente di cortocircuito limitata
 kA1
Valori meccanici
Durata meccanica
Manovrex 1061
Resistenza (urto sinusoidale 20 ms)

Contatto a movimento lento
 g10
Frequenza di manovra
man/h  800
Azionamento
meccanico

Forza di azionamento inizio/fine corsa
 NET25/15 (inserire/estrarre)
Forza di tenuta meccanica a norma GS-ET-19 (04/2004)

XG, XW, XNG
 NET1700
XWA, XFG, XF
 NET1600
XF
 NET750
XNW
 NET1200
Elettromeccanico

Per magnete

Potenza assorbita

a 120 V AC
 VA8
a 230 V AC
 VA11
a 24 V DC
 W8
Sicurezza di tensione
 x Us0.85 - 1.1
Servizio continuativo
  % durata di inserzione100
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA6
Dissipazione per polo, in funzione della corrente
PvidW0.13
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW0
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C40
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Width sensor
 mm60
Diameter sensor
 mm0
Height of sensor
 mm173
Length of sensor
 mm39
Rated operation current Ie at AC-15, 24 V
 A6
Rated operation current Ie at AC-15, 125 V
 A6
Rated operation current Ie at AC-15, 230 V
 A6
Rated operation current Ie at DC-13, 24 V
 A3
Rated operation current Ie at DC-13, 125 V
 A0.8
Rated operation current Ie at DC-13, 230 V
 A0.3
Switching function
  Slow-action switch
Output electronic
  No
Forced opening
  Yes
Number of safety auxiliary contacts
  1
Number of contacts as normally closed contact
  1
Number of contacts as normally open contact
  1
Number of contacts as change-over contact
  0
Type of interface
  None
Type of interface for safety communication
  None
Housing according to norm
  -
Construction type housing
  Cuboid
Material housing
  Plastic
Coating housing
  -
Type of control element
  -
Alignment of the control element
  -
Type of electric connection
  -
With status indication
  No
Suitable for safety functions
  Yes
Explosion safety category for gas
  None
Explosion safety category for dust
  None
Ambient temperature during operating
 °C-25 - 70
Degree of protection (IP)
  IP65
Approvazioni
Product Standards  IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking
UL File No.  E29184
UL Category Control No.  NKCR
CSA File No.  12528
CSA Class No.  3211-03
North America Certification  UL listed, CSA certified
Degree of Protection  IEC: IP65, UL/CSA Type 3R, 4X (indoor use only), 12, 13
Dimensioni
Dati CAD
Ulteriori informazioni sul prodotto (link)
IL05208005Z (AWA1310-2354) Interruttori di posizione di sicurezza
